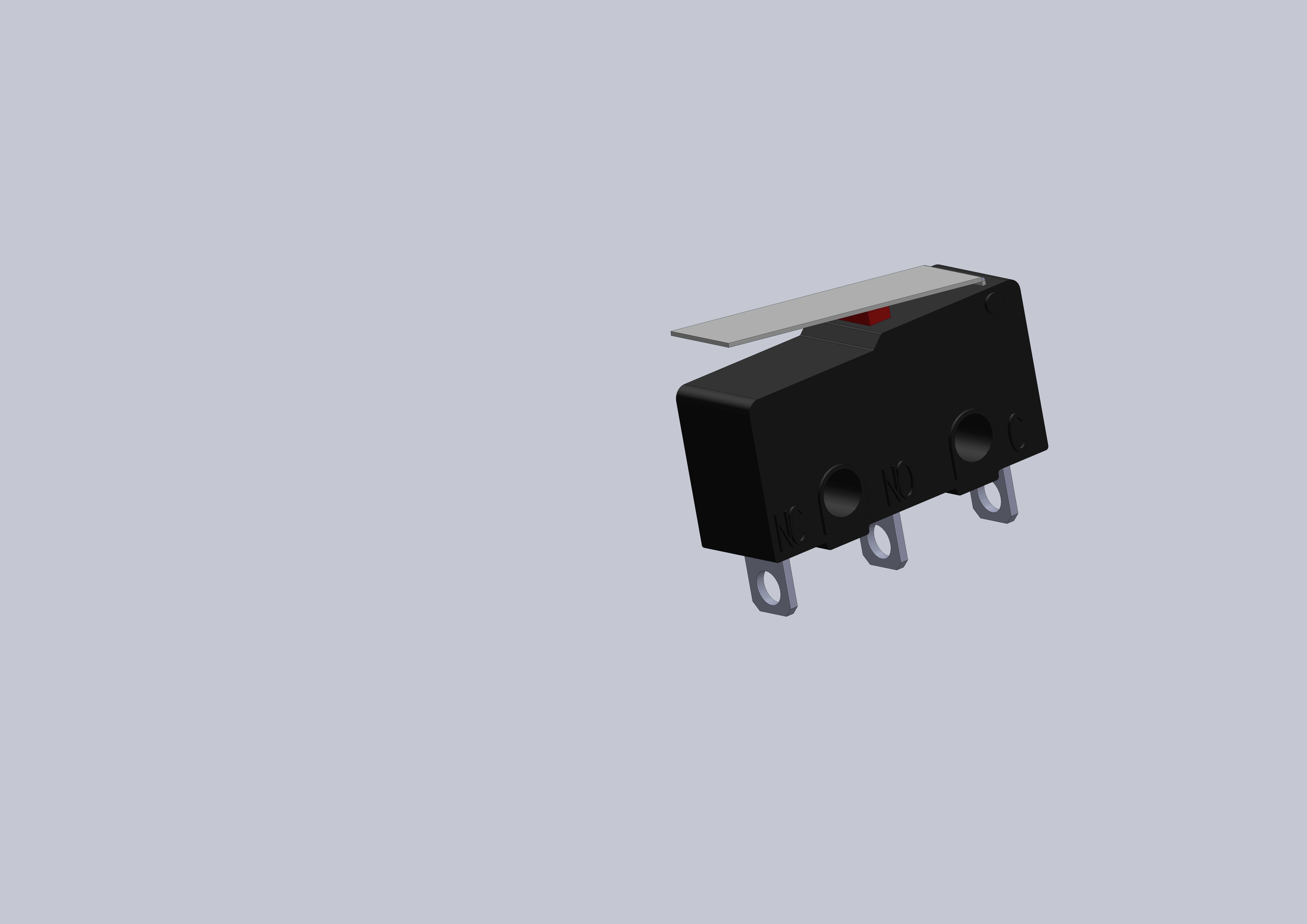

带直柄压片的数控限位微动开关结构

这款微动开关是数控设备、自动化产线中极为常用的行程触发与限位检测元件，日常应用场景覆盖数控车床、铣床的轴行程硬限位防护，自动化输送线的工件到位检测，小型机电设备的门盖开合安全联锁，以及各类家电、工控装置的位置触发反馈，是小电流控制回路里实现位置信号转换的核心基础元件。从实际用途来看，它依靠外部机械触压动作实现内部触点的快速通断，能够在极短的行程内完成电路切换，相比普通行程开关触发力度更小、响应速度更快、触发位置重复精度更高，非常适合需要精准位置判定、安装空间紧凑的工控场景，能够有效避免设备超程碰撞、工件定位偏差等生产故障，保障设备运行的安全性与动作准确性。在功能特性设计上，这款开关采用直柄压片式触发结构，触发臂为平直金属弹片，接触外部触发件时受力均匀，允许一定角度的触压偏差，无需严格对准触发点即可稳定动作；开关本体为阻燃耐高温黑色工程塑料壳体，内部采用银合金触点，具备一定的耐电弧烧蚀能力，适配小电流直流控制回路的通断需求，底部带三个固定插脚，既可以实现电路的焊接连接，也能匹配对应规格的接插件实现快速插拔，兼顾生产装配与后期维护的便利性。设计思路上，这款模型完全还原了量产微动开关的实际结构比例，触发臂与本体的铰接位置、内部动作机构的空间预留、固定引脚的间距都严格参照实物尺寸设计，既保证了外观还原度，也预留了内部触点、弹簧等动作零件的装配空间，能够直观展示微动开关的动作原理：当外部压块触碰直柄压片下压到额定行程时，内部动触点快速动作实现常闭触点断开、常开触点闭合，外部压力移除后压片依靠内部弹簧力复位，触点恢复初始状态。从外形尺寸与安装边界来看，这款开关本体为紧凑长方体结构，整体宽度不足两厘米，直柄压片伸出本体的长度适配多数数控设备限位挡块的触发距离，底部三个引脚呈等距直线排布，引脚间距符合行业通用安装标准，安装时仅需在安装板上开设对应间距的引脚过孔，或者匹配标准插座即可完成固定，安装占用空间极小，不会过多挤占设备内部的布线与结构空间，触发臂的高度与下压行程也经过合理设计，既不会因为行程过小导致误触发，也不会因为行程过大需要挡块预留过多移动距离，能够适配多数自动化设备的限位安装空间要求。
