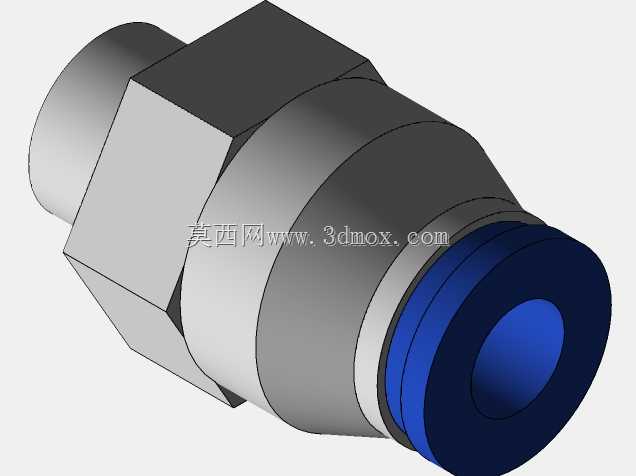

气动快插式6毫米外螺纹气路接头

　　这款6毫米规格的快插式气动接头，是气动管路系统里用量极大的基础连接件，日常在自动化生产线气路排布、小型气动工装夹具配装、实验室气动检测台架搭建、轻工设备气动执行单元连接场景里随处可见，核心作用是实现6毫米外径气动软管与带内螺纹的气动元件、阀岛、气缸气口的快速连通，不需要额外套丝、缠生料带或者使用卡套压接工具，插管即可完成密封连接，后期维护拆换管路时，按压接头端部的蓝色释放卡圈就能直接拔出软管，反复插拔也不会损伤软管外壁，能大幅减少气路装配和运维的工时消耗。

　　从结构设计逻辑来看，接头整体采用三段式同轴布局，一端是外螺纹连接端，加工有标准公制外螺纹，螺纹根部做了退刀槽处理，装配时可以在螺纹段缠绕密封带或者加装密封垫片，拧入对应内螺纹接口时能保证端面贴合密封，不会出现螺纹处漏气的问题；中间段是六角拧动结构，对边尺寸匹配常规开口扳手、活动扳手的夹持尺寸，现场装配时不需要定制专用工具，用常规五金工具就能完成拧紧操作，六角结构的棱边做了微小倒角处理，避免拧动时棱角划伤操作人员手部，也能减少扳手滑脱的概率；另一端是快插承口端，内嵌了不锈钢卡爪、丁腈橡胶密封圈以及塑料释放环，蓝色的释放环和金属本体做了明显的颜色区分，现场布线时能快速识别快插端方向，降低装反的概率。

　　尺寸边界上，接头整体轴向长度控制在紧凑范围内，不会在密集排布的阀岛或者狭小的设备安装腔体内占用过多空间，外螺纹端的长度经过匹配设计，拧入标准厚度的内螺纹安装面后不会出现螺纹过长顶到阀体内腔、或者螺纹过短咬合不足导致密封失效的问题；快插端的承口深度适配6毫米软管的插入深度要求，软管插到底后能同时被卡爪咬合固定、被密封圈包裹密封，通入0.8MPa额定工作气压时不会出现软管脱开、密封面漏气的情况。设计时特意将接头的流道做了等通径处理，内部没有突兀的变径台阶，压缩空气通过时不会产生过大的压损，也不会因为流道突变产生额外的气动噪音，这一点在多接头密集排布的精密气动控制回路里尤为重要，能避免局部压损累积导致末端气缸出力不足的问题。

　　实际选型使用时，这款接头适配的是外径6毫米的气动PU管、尼龙管，工作压力覆盖常规气动系统的0-1MPa区间，工作温度范围匹配常规工厂车间的环境温度，金属本体采用表面镀镍处理，在潮湿的车间环境或者有少量切削液飞溅的机加工工位使用时，也不会轻易出现锈蚀卡滞的问题，快插端的卡爪经过硬化处理，反复插拔数百次后依然能保持足够的咬合力，不会出现软管固定不牢脱开的情况。在气路装配作业中，这类快插接头替代了传统的卡套式接头、扩口式接头，不需要对软管端部做预处理，一线装配人员不需要经过长时间的技能培训就能完成可靠连接，哪怕是后期设备改造需要调整气路走向，也能快速完成管路拆改，不会因为接头拆装困难破坏原有管路布局。另外接头的六角部位和两端连接部位的同轴度控制在较高精度范围内，拧紧后不会出现接头偏斜导致软管弯折的问题，能避免软管长期处于弯折应力下过早开裂漏气，延长整个气路系统的无故障运行周期。
