带滚轮摆杆型微动开关结构设计

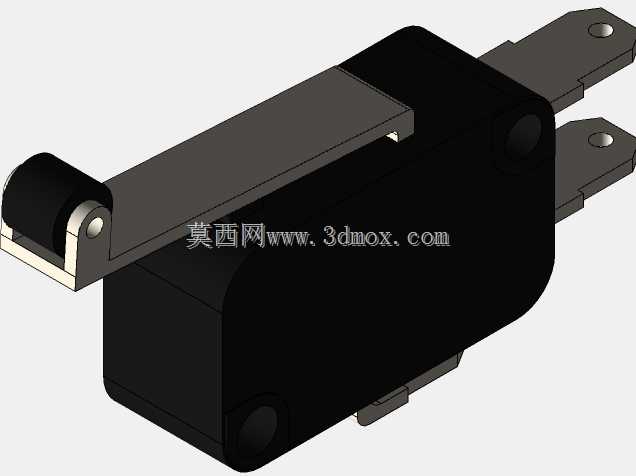

　　这类带滚轮摆杆的微动开关，是工控回路、小型机电设备里极为常用的机械式信号触发元件，日常在小家电的门体检测、自动化产线的工位到位检测、电动工具的行程限位、办公设备的纸张位置感知场景里都能见到它的身影，核心作用是通过微小的机械位移触发触点通断，完成位置信号反馈、回路通断控制的功能。从结构设计来看，这款开关采用黑色阻燃工程塑料作为主体外壳，外壳上预留了两个圆形安装固定孔，安装时可通过M2.5或者M3规格的螺丝直接固定在设备的安装基板上，安装孔位的中心距符合常规微动开关的通用安装尺寸，能够直接替换同规格的常规款微动开关，不需要额外修改安装板的开孔位置。开关的触发端采用了加长型金属摆杆，摆杆末端加装了尼龙滚轮，相比无滚轮的平摆杆结构，

　　滚轮能够将触发过程中的滑动摩擦转化为滚动摩擦，大幅降低触发时的阻力，同时减少摆杆与被检测部件接触时的磨损，延长开关的触发使用寿命，摆杆的触发角度经过校准，当被检测部件触碰滚轮，带动摆杆下压至额定行程时，开关内部的触点就能快速完成通断切换，动作响应的行程差控制在极小范围内，能够保证触发位置的一致性，适合需要重复定位触发的工位使用。开关的接线端采用两个平行的扁形插片端子，插片厚度与宽度符合6.3mm规格的快接端子标准，接线时不需要焊接，直接将对应规格的母端快插端子压接在导线上后插合即可，能够大幅提升装配时的接线效率，同时插片与外壳结合处做了防松定位结构，避免插拔接线端子时插片出现松动移位的问题。内部的触点组件采用瞬动式结构设计，

　　不管外部触发的动作速度快慢，内部触点都能实现快速跳变，避免触点因为缓慢通断产生拉弧烧蚀的问题，提升触点的带载能力与使用寿命，外壳的接缝处做了卡扣加定位筋的密封结构，能够阻挡日常使用环境中的灰尘进入开关内部，避免灰尘堆积造成触点接触不良的问题。在实际选型使用时，需要注意安装时摆杆的触发方向要与被检测部件的运动方向匹配，避免侧向力直接作用在摆杆上造成摆杆变形断裂，同时要预留足够的动作超行程，不能让摆杆被压至极限位置长期受力，否则会造成内部弹簧疲劳失效，缩短开关的使用寿命。这款开关的整体外形尺寸紧凑，整体厚度、宽度都控制在极小的范围内，适合安装在设备内部空间局促的位置，不会占用过多的安装空间，摆杆的长度也经过适配设计，

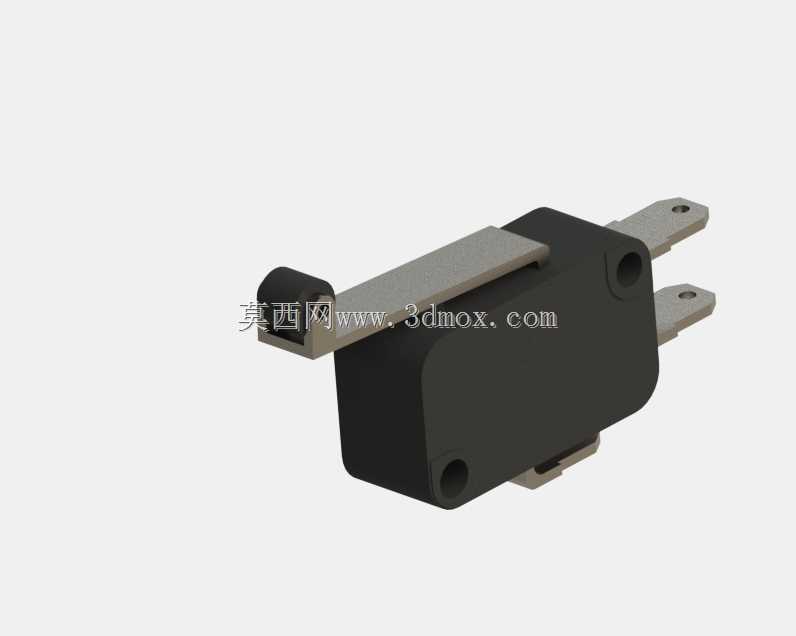

　　不需要额外加装延长触发件就能够满足多数常规工位的触发距离要求，滚轮的材质选用耐磨尼龙，在长期反复触发的工况下也不会出现过度磨损导致触发位置偏移的问题。外壳材质选用的阻燃工程塑料能够满足电器元件的阻燃要求，在回路出现过载发热的情况下也不会出现外壳起火燃烧的问题，符合低压电器元件的安全使用要求。在三维建模过程中，这款模型完整还原了开关的所有外部结构特征，包括安装孔的位置尺寸、插片端子的间距与尺寸、摆杆与滚轮的外形轮廓、外壳上的定位凹槽细节，在做设备整体装配设计时，可以直接将这个模型导入装配体中，用来校验安装空间是否充足、触发位置是否匹配、接线空间是否足够，避免实际加工装配时出现干涉问题。
