SOT23封装多色贴片发光二极管三维建模

本次建模的SOT23封装贴片发光二极管，是电子制造领域表面贴装工艺中应用极为广泛的光电器件，这类器件主要适配高密度PCB板卡的自动化贴装生产流程，常见于消费电子、工业控制板卡、车载电子模块、智能穿戴设备的电路设计中，承担电源状态指示、信号传输提示、背光补光、故障告警提示等核心功能，相比传统直插式发光二极管，其贴装形态能够大幅压缩板卡占用空间，适配回流焊高温生产工艺，有效提升整机组装的生产效率与焊接一致性。

从设计思路来看，建模过程严格遵循SOT23封装的行业通用尺寸规范，精准还原封装本体的塑封外形轮廓，本体采用圆角矩形的塑封结构设计，边缘做了适配注塑脱模的微小圆角处理，避免生产过程中出现塑封体开裂、边角缺损的问题；引脚部分还原了SOT23封装标准的鸥翼型弯折结构，引脚的弯折角度、伸出长度、焊盘接触区域的平面度都做了精准还原，能够直接用于PCB封装库的匹配校验，也可用于自动化贴片机的吸嘴取料仿真、焊膏印刷钢网的开孔设计参考，提前规避贴装过程中出现的器件偏移、立碑、虚焊等工艺问题。

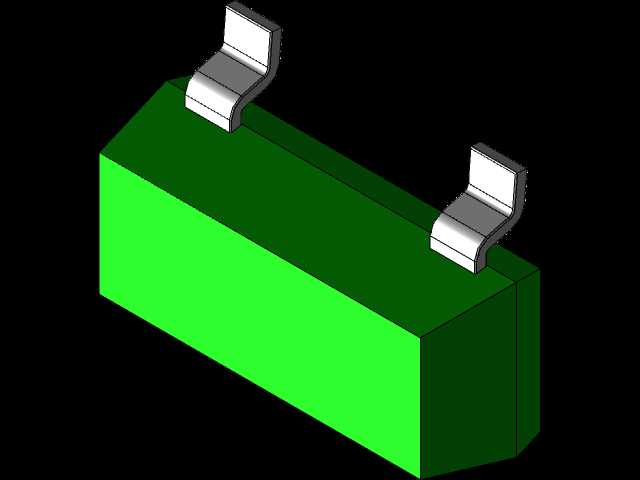

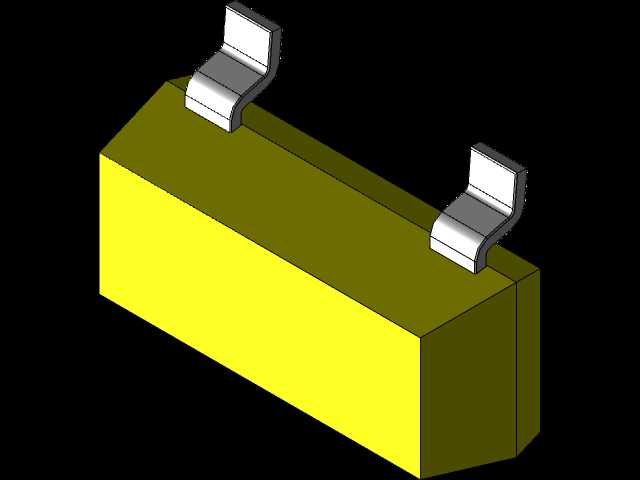

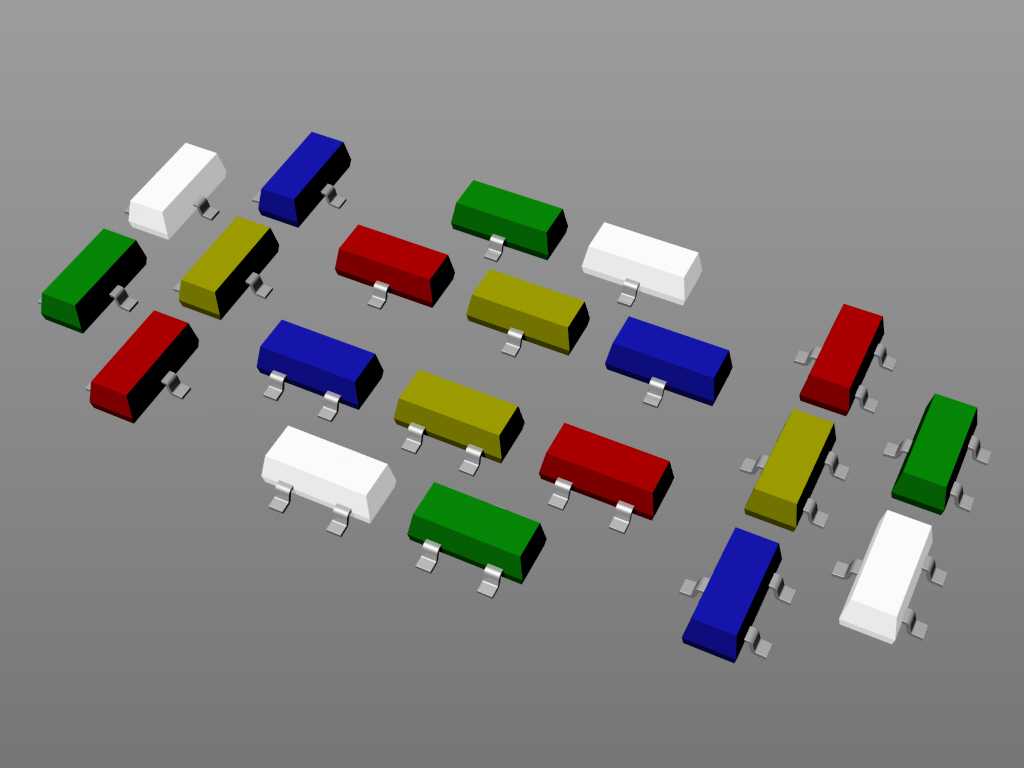

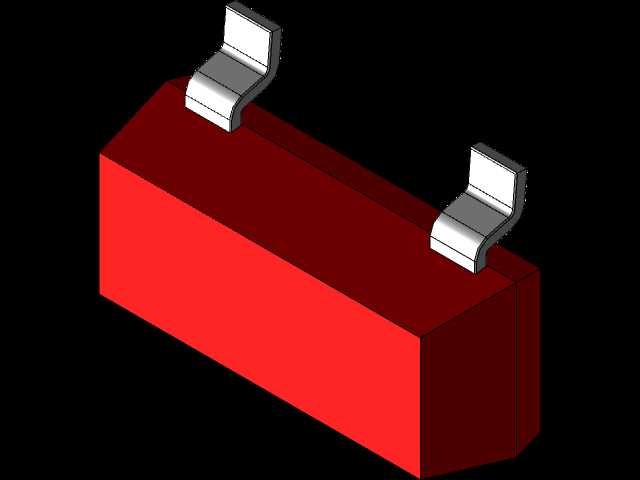

模型涵盖红、黄、蓝、白、绿五种常规发光色号的器件，不同色号的器件外形尺寸、安装边界完全统一，均采用标准SOT23的封装尺寸规范，本体长度、宽度、高度符合行业通用公差要求，引脚间距、引脚伸出焊盘的长度完全匹配常规PCB焊盘设计尺寸，安装时不需要额外调整贴装坐标，可直接替代同封装不同色号的器件完成板卡布局。建模时特意区分了不同色号器件的塑封本体配色，还原实际生产中不同发光色号塑封体的外观差异，便于在整板布局仿真、BOM物料可视化核对时快速区分不同功能的指示器件，避免生产物料错配。

这类贴片发光二极管的工作电压根据发光色号不同存在细微差异，但安装尺寸完全兼容，在电路设计中可根据指示功能需求灵活选型，不需要调整PCB封装布局，能够有效降低板卡设计的迭代成本。模型还原的引脚弯折结构充分考虑了实际焊接时的应力释放需求，鸥翼型引脚能够在焊接完成后缓冲板卡受热产生的形变应力，避免温度循环过程中出现引脚断裂、焊盘脱落的问题，提升整机产品的长期工作可靠性。在进行整机结构设计时，该模型可用于校验器件与周边结构件的安全距离，避免塑封本体与外壳、散热片等结构件发生干涉，同时也可用于导光结构的位置匹配，确保发光面与导光柱、外壳透光窗口的位置对齐，保证光线导出效果均匀无暗区。
