直角弯插式D-SubPCB板载连接器结构设计

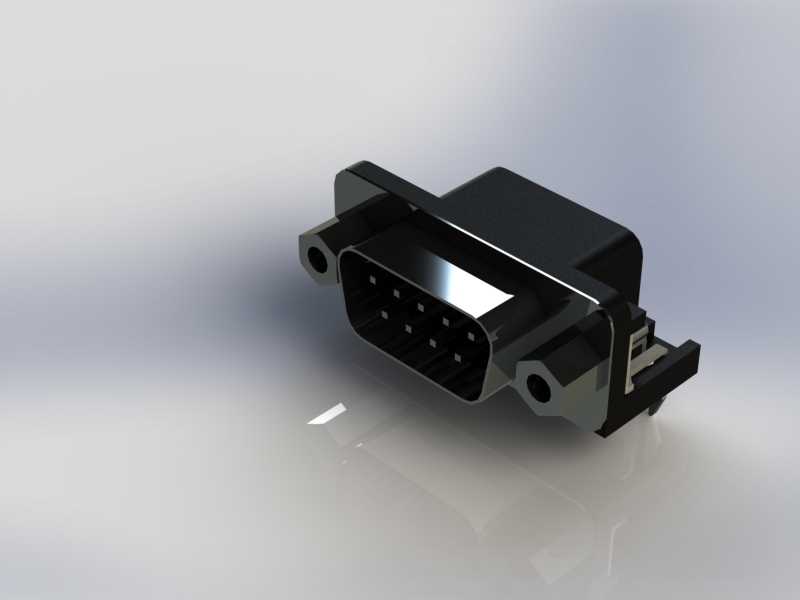

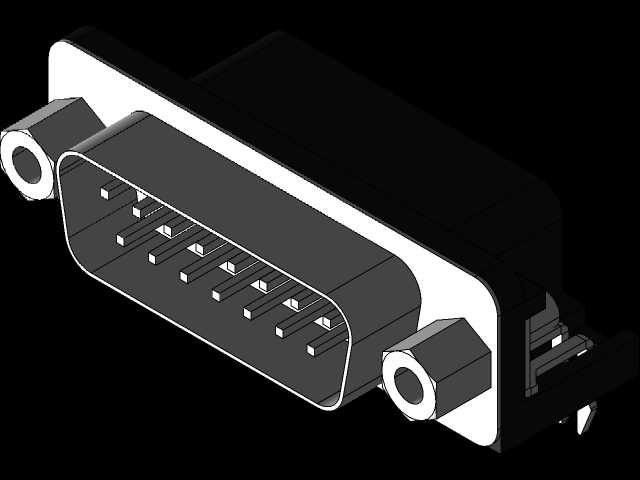

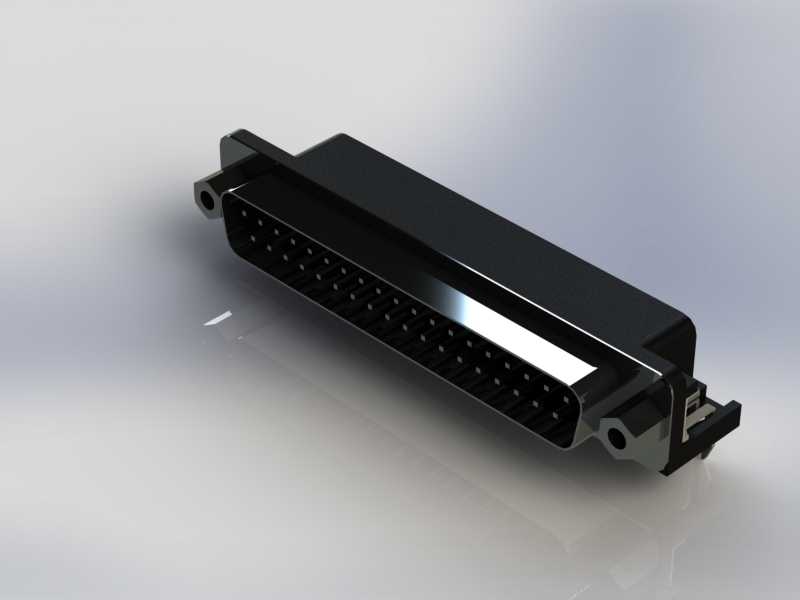

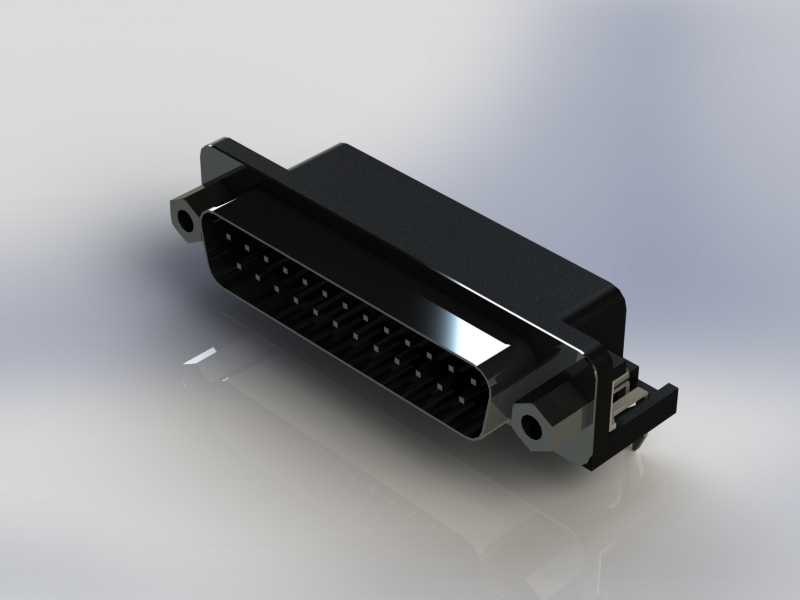

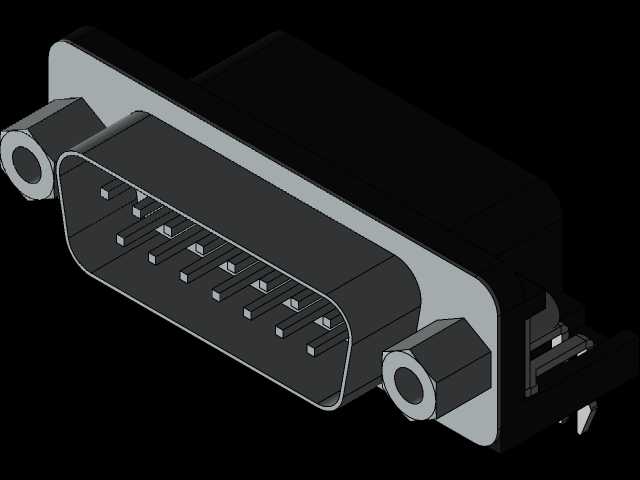

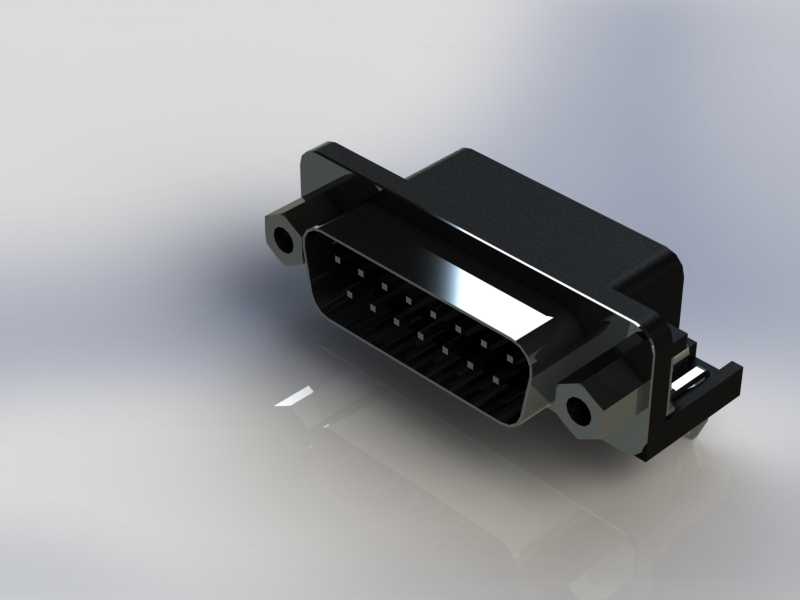

在工业控制、通讯设备、测试仪器、计算机外设等领域的板卡电路设计中，板载信号连接器是实现板间信号传输、设备外接交互的核心基础部件，直角弯插式D-Sub连接器因适配PCB板侧装、节省设备内部纵深空间的特性，被广泛应用于各类机箱内置板卡、嵌入式设备的接口布局场景中，能够在有限的设备壳体空间内完成信号通路的可靠连接，避免直插式连接器占用过多板外垂直空间，适配紧凑化的设备结构设计需求。这款直角PCB安装D-Sub连接器，核心功能是实现PCB板与外部线缆的稳定信号互联，可承载多通道低频控制信号、数据信号的传输，依靠D型壳体的防呆结构设计，能够完全避免插接过程中的插反问题，降低装配环节的操作失误率，同时金属壳体具备良好的电磁屏蔽效果，可减少外部电磁干扰对信号传输稳定性的影响，保障复杂电磁环境下的信号传输质量。从设计思路来看，这款连接器采用90度弯角插针结构，插针焊接端与PCB板面平行，插接端垂直于PCB板面朝向设备外侧，安装时通过两侧带安装孔的固定耳与设备壳体、PCB板形成双重固定，既可以通过插针与PCB焊盘的焊接实现板上固定，也能通过固定耳的螺丝锁附强化连接强度，避免频繁插拔过程中出现焊盘脱落、连接器松动的问题。产品在引脚配置上覆盖了常用的多规格引脚数量，能够适配不同通道数的信号传输需求，无需针对不同引脚数的应用单独重新设计安装结构，统一的安装孔位、壳体外形尺寸能够提升PCB设计的通用性，减少不同项目间的重复设计工作量。在外形尺寸与安装边界上，这款连接器严格遵循行业通用的D-Sub连接器尺寸规范，插接端的接口尺寸完全匹配标准D-Sub线缆插头，固定耳的安装孔间距、插针的焊盘间距均符合通用PCB设计的标准尺寸，安装时在PCB板上预留的焊盘位置、固定孔位与壳体避让空间可直接套用通用设计规范，弯角结构的内部空间避让充分，不会与PCB板上的其他贴片元件产生结构干涉，插针的焊接端长度经过优化，既能保证波峰焊或手工焊接时的焊锡浸润效果，也不会出现引脚过长导致的焊盘短路问题。连接器的外壳采用高强度绝缘材质搭配金属屏蔽层，兼顾绝缘安全性与屏蔽性能，插针采用导电性能优异的基材并做表面镀层处理，能够降低接触电阻，提升长期使用的抗氧化能力，保障多次插拔后的接触可靠性，适配工业场景下长期稳定运行的使用需求。
