卧式单级清水离心泵外观结构设计

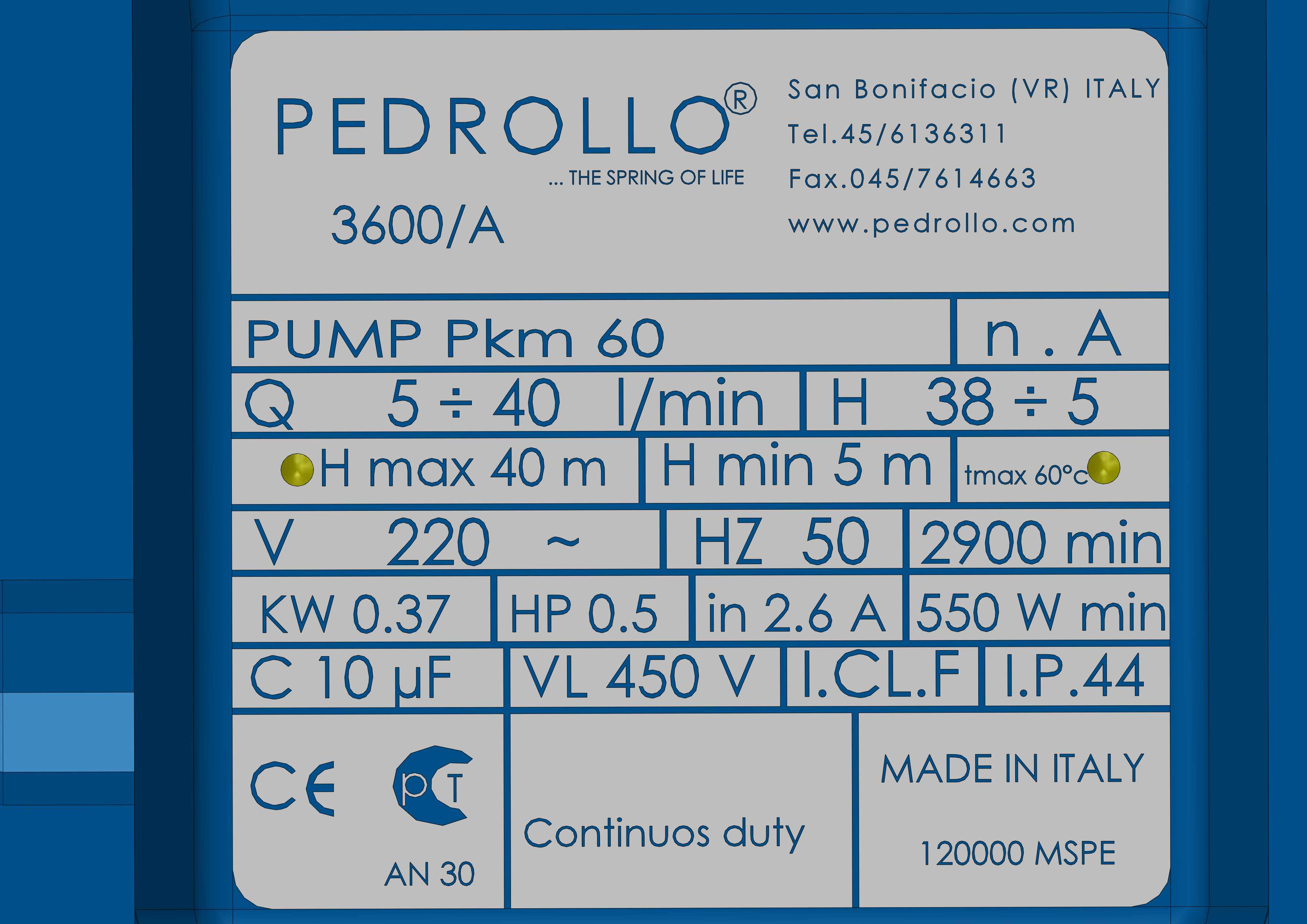

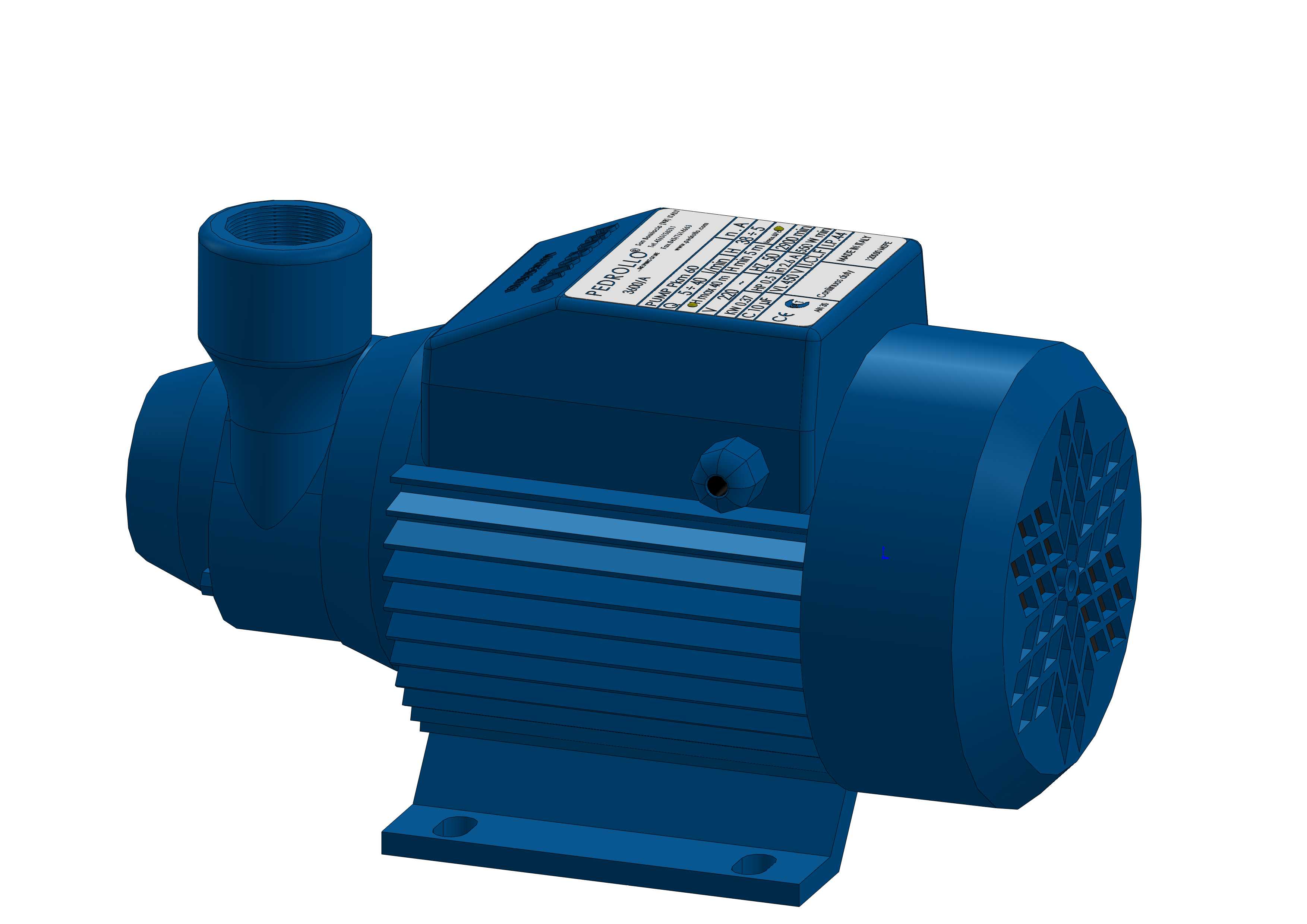

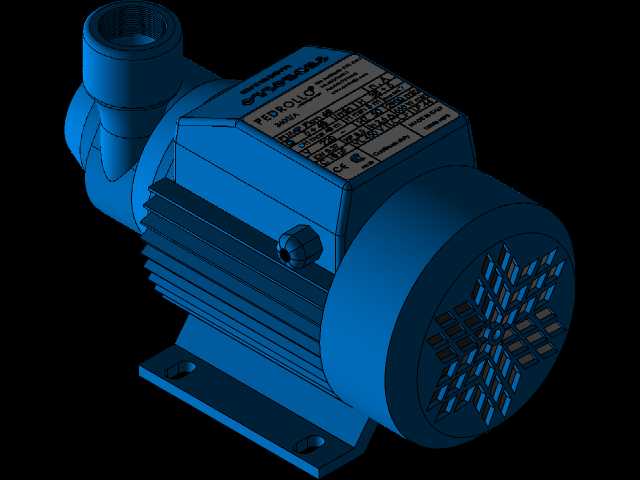

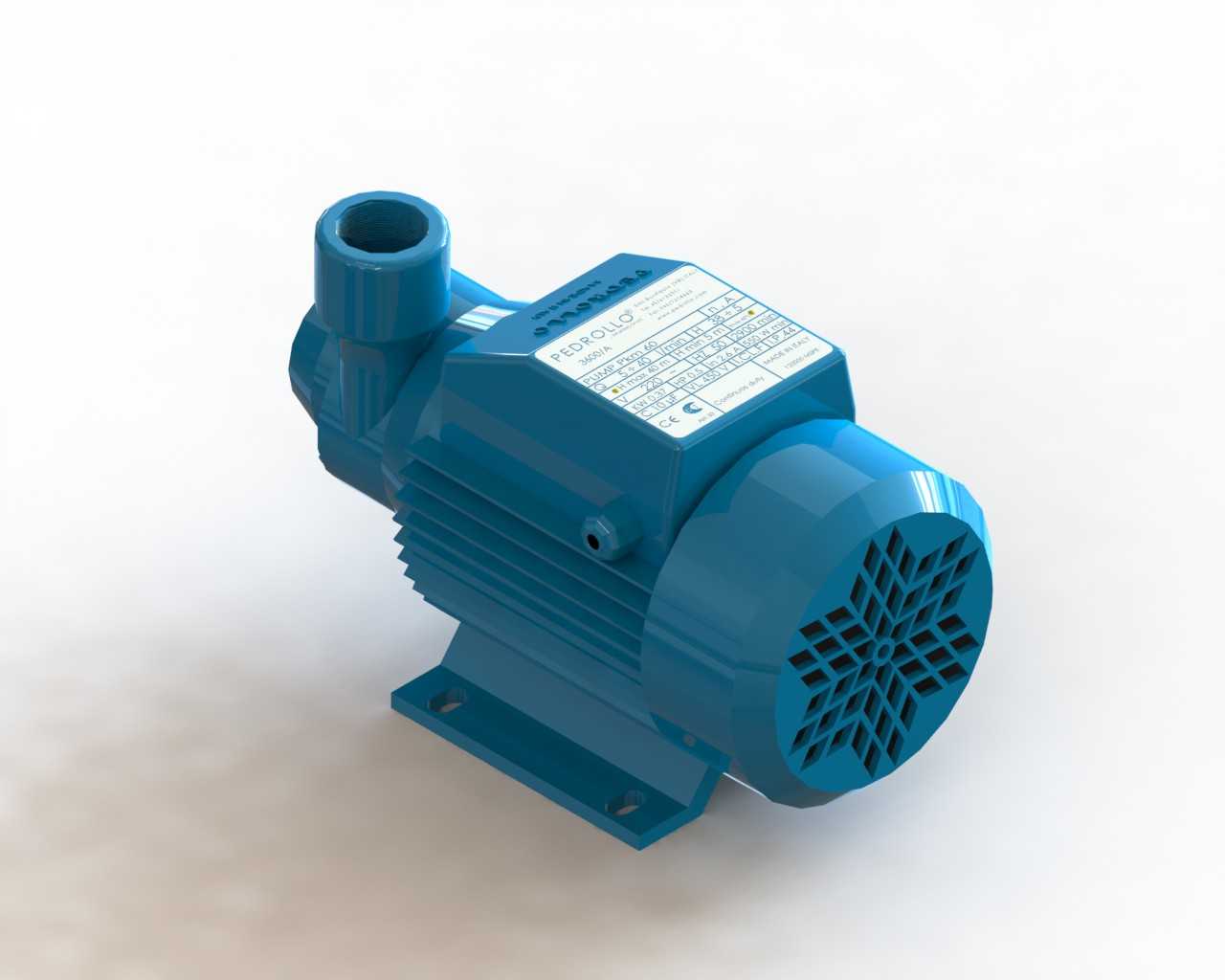

这款卧式清水离心泵主要面向民用给排水、小型工业循环供水、农田浅层灌溉、暖通系统水循环等场景设计，可完成常温清水类低粘度无颗粒液体的输送与增压作业，适配家庭自来水增压、小型冷却塔循环、庭院浇灌、设备冷却水供给等常见工况，能稳定完成液体的动能与压力能转换，满足中小流量工况下的液体输送需求。从功能结构来看，产品采用直联式卧式布局，将叶轮腔体与驱动电机集成在同一安装底座上，省去了传统联轴器连接的冗余结构，既缩小了整体占地空间，也降低了安装时的同轴度调校难度，普通作业人员参照安装指引即可完成固定与管路对接。泵体的进出水口采用同轴轴向布局，进水口位于泵体端部轴向位置，出水口垂直向上设置，可适配常规给排水管路的走向排布，减少管路弯折带来的流阻损失。驱动端的电机外壳采用一体化散热鳍片结构，沿电机周向均匀分布的竖向散热筋可在电机运行时通过空气对流快速带走绕组产生的热量，电机尾部的格栅式端盖既可以为内置散热风扇提供进风通道，也能阻挡大体积杂物进入电机内部损伤绕组与扇叶，格栅采用交错式筋条布局，在保证通风面积的同时提升了端盖的结构强度，避免运输或安装过程中磕碰造成端盖变形。设计过程中充分考虑了民用与小型工业场景的安装边界，底部的一体式铸铁安装底座设置了两个对称的长圆形安装孔，可适配不同间距的安装螺栓固定需求，允许安装时存在一定的位置公差，降低了基础施工的精度要求。泵体与电机的连接位置采用机械密封结构，相比传统填料密封可有效降低运行过程中的液体泄漏概率，减少日常维护的频次。泵体顶部设置的注水螺塞可在首次启动前完成泵腔排气，避免叶轮空转造成的密封件干磨损坏，底部的放水螺塞可在冬季停用或长期闲置时排空泵腔内残留液体，防止低温冻裂泵壳。整体外观采用工业设备常用的防护涂装，外壳棱角处做了圆弧过渡处理，既避免了尖锐棱角造成的安装磕碰损伤，也让整体造型更符合工业设备的实用美学，表面的平整漆面可有效抵御日常使用中的潮气与轻微腐蚀，延长设备的外观使用寿命。
