12V直流微型隔膜式电动供水泵结构

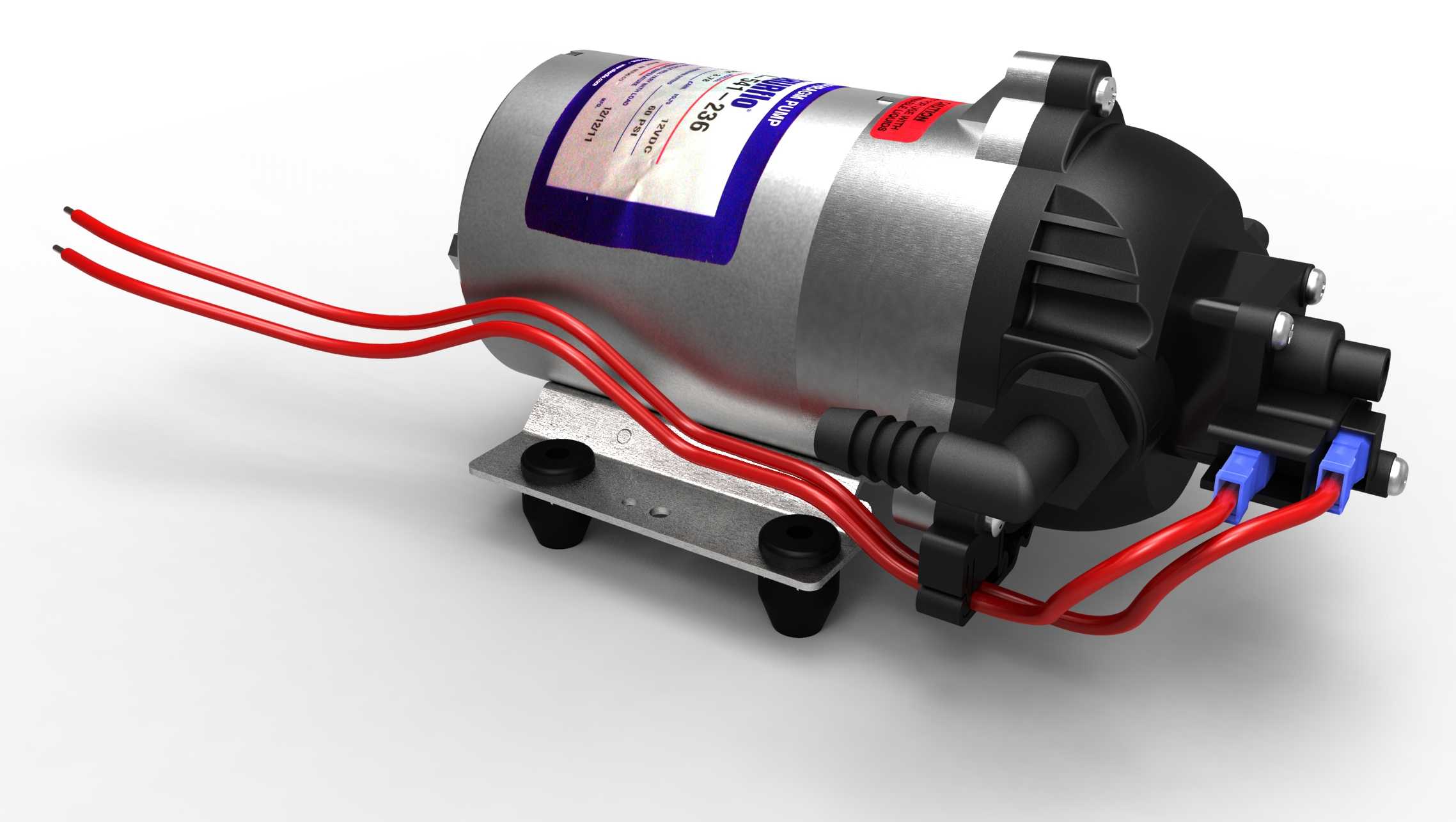

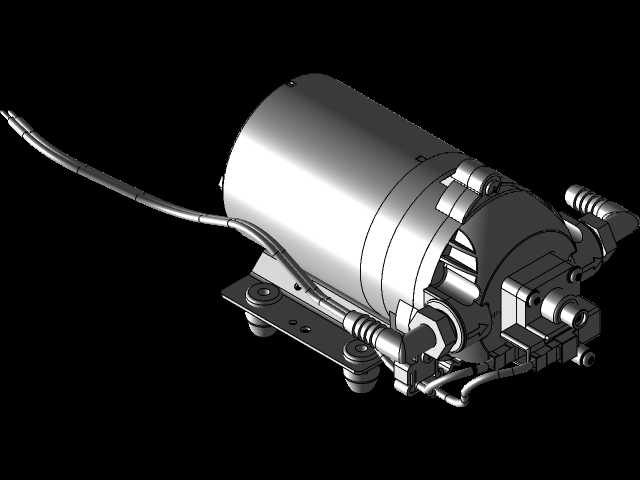

这款12V直流电动隔膜泵，主要面向小型低压流体输送场景设计，常见应用在房车供水系统、小型农用喷雾设备、家用净水机增压、车载清洗装置、小型景观水循环等民用及小型商用场景，适配低电压直流供电环境，可在无市电接入的户外场景下稳定工作，满足小流量、中低压力的流体输送需求。从功能特性来看，这款泵采用隔膜式容积工作原理，通过内部偏心结构带动隔膜往复形变改变腔室容积，配合进出液端的单向阀结构实现流体的吸入与加压输出，相比叶轮式水泵，隔膜泵具备自吸能力强、可短时干转不损坏、输送流体时不会产生叶轮剪切效应的特点，能够输送带有微小杂质的水体，不会因为少量颗粒卡滞造成泵体损坏，同时工作时无需提前灌泵，首次使用即可快速完成自吸建立压力。在设计思路上，这款泵采用电机与泵头同轴集成的紧凑结构，动力段采用金属外壳包裹直流有刷电机，既可以保障电机工作时的散热效率，又能通过金属壳体屏蔽电机工作产生的电磁干扰，避免对周边车载电子设备造成影响；泵头部分采用高强度工程塑料材质，兼顾耐水腐蚀与结构强度，进出液接口采用快插式结构设计，可直接适配标准规格的输水软管，无需额外的转接接头即可完成管路连接；底部设置带橡胶减震垫的安装支架，四个安装脚位预留标准安装孔位，橡胶垫可以有效吸收泵体工作时产生的振动，降低工作噪音传递，避免长期振动导致连接管路松动。从安装边界来看，这款泵整体外形紧凑，主体为圆柱型电机段与方块型泵头段组合结构，安装时需要预留出接线端与进出液接口的操作空间，接线端采用红黑双线区分正负极，接线时需匹配供电极性避免电机反转，进出液端分别位于泵头两侧，安装时需注意管路走向避免过度弯折软管，整体安装高度较低，可适配狭小空间内的卧式安装需求，安装脚位的孔距符合小型供水设备的通用安装标准，可直接替换同规格的老旧微型水泵，无需重新改动安装基座。
