Heyco防水应变救济电缆连接器三维建模

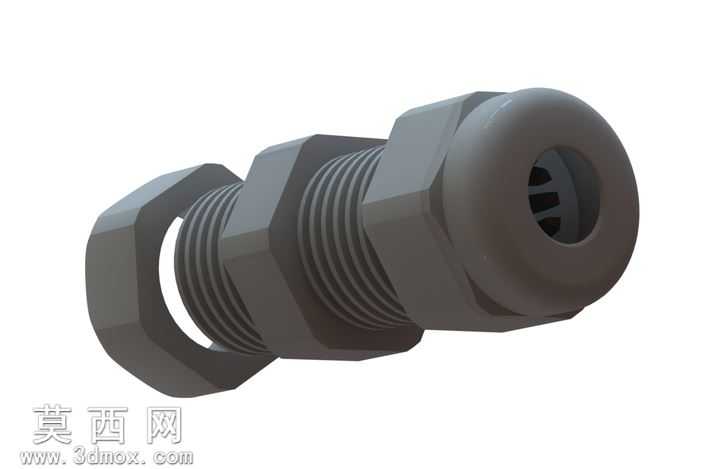

本作品为Heyco品牌M3207型电缆连接器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分零件结构再完成整体装配校验。首先针对连接器的核心结构进行拆解：该款连接器为双锁紧式电缆穿线接头，整体分为三个主体结构段，顶部为外六角拧动端，建模时先绘制六角形草图，通过拉伸凸台生成基础实体，再对六角棱边做0.2mm的圆角过渡处理，还原实际产品的倒角工艺，避免锐边划伤；中部为双外螺纹锁紧段，建模时采用螺旋线扫描切除的方式生成标准公制细牙螺纹，螺纹牙型严格参照五金接头的通用标准，牙距、牙高参数匹配实际防水接头的锁紧需求，两段螺纹之间设置六角形限位凸台，凸台厚度与对边尺寸匹配实际装配时的扳手卡位需求，建模时对凸台与螺纹段的衔接处做退刀槽结构，还原实际机加工的工艺细节；底部为电缆抱紧端，内部设计有锥形抱紧爪结构，建模时通过旋转凸台生成内部锥面，再做等分切除生成多瓣抱紧结构，模拟实际产品拧紧时抱紧电缆、实现密封与抗拉的功能。材质与渲染阶段，整体赋予哑光黑色尼龙工程塑料材质，调整材质的粗糙度参数为0.6，反射率设置为0.15，还原玻纤增强尼龙的哑光磨砂质感，场景采用柔和的三点布光，主光源从侧上方45度照射，打出产品的结构轮廓阴影，辅光源补亮暗部细节避免死黑，顶光勾勒顶部六角端的棱边质感，背景采用浅米色渐变背景，突出产品主体的同时还原工业产品展示的视觉效果。建模过程中全程校验装配干涉，各段螺纹的配合间隙设置为0.1mm，符合实际注塑零件的装配公差要求，内部抱紧锥面的角度设置为15度，匹配实际产品的电缆抱紧行程，确保模型不仅具备外观展示效果，同时可用于装配模拟、工程出图等实际设计场景，完整还原了该款防水电缆连接器的结构特征与工艺细节。
