无刷直流电机三维结构设计模型

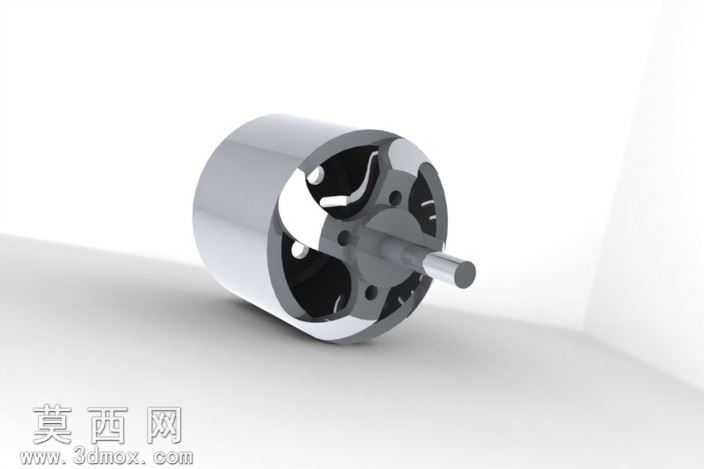

本模型为一款kv值2212-2200区间的外转子无刷直流电机三维设计成果，建模过程严格遵循小型动力电机的实际生产尺寸规范，完整还原了该类电机的核心结构特征。建模阶段首先以电机输出轴为基准搭建装配骨架，依次完成定子铁芯、绕组排布空间、外转子磁轭、永磁体安装槽、端盖定位孔、输出轴配合位等核心结构的特征绘制，所有孔位、安装基准、配合间隙均按照12VDC供电、30A持续电流工况下的实际尺寸进行1:1还原，确保模型可直接用于结构验证、装配干涉检查等设计环节。材质渲染阶段针对电机不同部件的实际材质属性进行了参数匹配：外转子壳体采用抛光金属材质，还原航模类无刷电机金属机壳的亮面金属质感，通过调整反射粗糙度参数模拟真实机壳的金属反光效果；输出轴采用哑光钢材材质，区分于机壳的亮面质感，还原传动轴的加工表面特征；内部定子结构做半剖可视化处理，清晰展示绕组排布、磁钢安装位置与转子的配合关系，让模型既具备外观展示效果，也能清晰呈现内部结构逻辑。设计过程中重点考量了该类电机的实际应用需求，完整覆盖了该规格电机的主要外形尺寸、安装孔位坐标、轴伸长度、转子与定子的配合间隙等核心参数，精准捕捉了小型外转子无刷电机的设计意图，既可以作为电子电工类教学演示的直观教具，帮助学习者理解无刷直流电机的结构组成与动力传递逻辑，也可以作为航模、小型动力设备设计环节的配套参考模型，用于设备整体装配时的空间匹配校验、安装结构适配。模型在结构处理上对电机的细节特征做了合理还原，包括转子壳体的通风缺口、端盖的定位卡扣、轴端的限位结构都做了对应建模，没有过度简化核心结构特征，同时对非核心的细微工艺特征做了优化处理，保证模型在展示完整结构的同时具备良好的可编辑性，方便使用者根据自身设计需求调整参数、修改结构，适配不同的设计场景使用。
