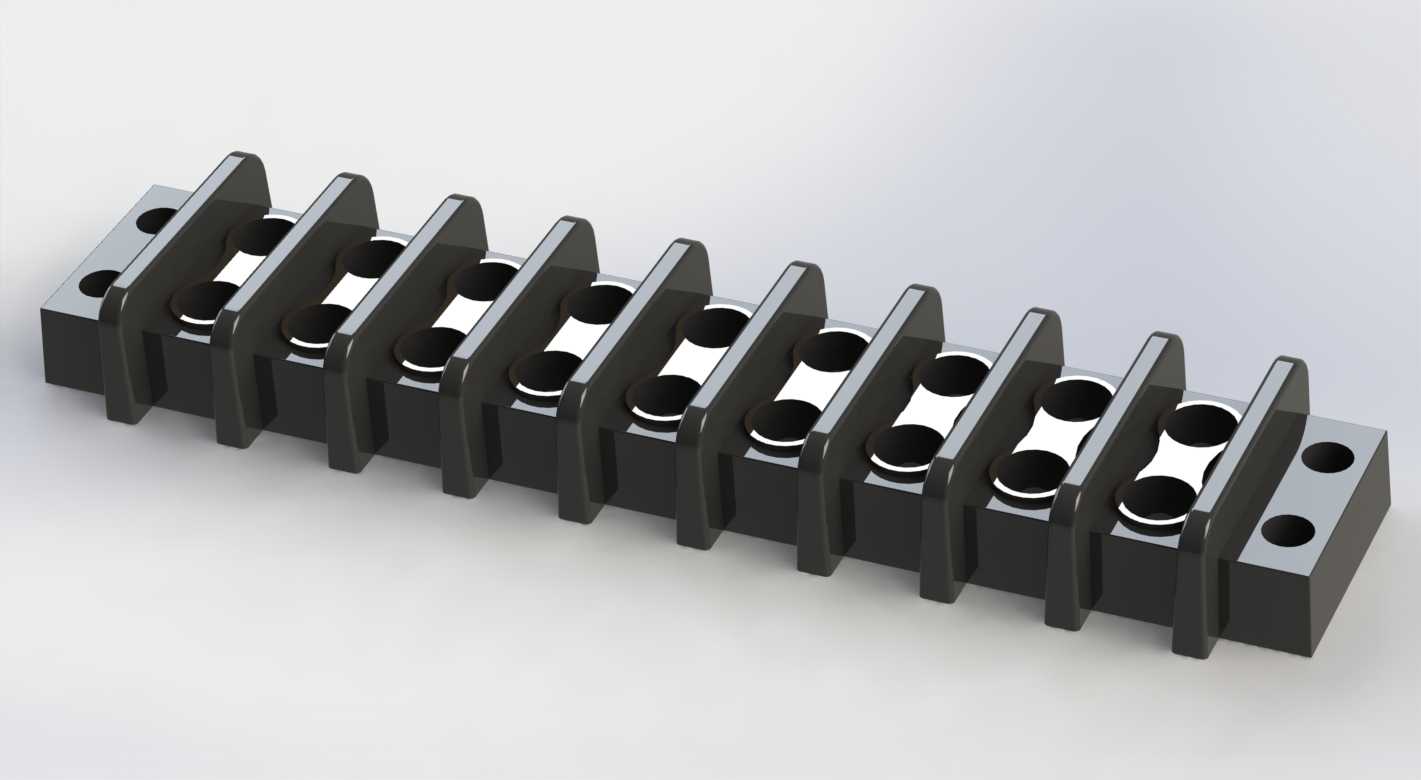

在低压电气柜、工业控制设备、电源模块、通讯基站配电单元的布线场景里,栅栏式接线端子排是实现多回路导线可靠接续、分线的核心基础连接件,这类部件的选型与设计直接决定了整机布线的规整度、接线可靠性以及后期运维的便捷性,本次建模还原的仿H.B.Jones141系列端子排,是工业场景中应用极广的经典栅栏式端子结构。
从实际使用场景来看,这类端子排主要适配多股铜芯硬线或压接冷压端头的软线连接,单极额定载流覆盖15A-30A区间,耐压等级满足AC600V常规工业配电要求,常被布置在PCB板边缘、设备内部安装梁、电源模块的输入输出侧,用来实现外部进线与内部电路的分线连接,相邻极之间的凸起隔栏是这类端子的核心结构特征——隔栏高度略高于接线螺钉的顶端,能够有效避免相邻接线位的导线毛刺、螺钉松动脱出后引发的极间短路,同时在运维人员接线操作时,隔栏也能起到物理分隔作用,减少螺丝刀误触相邻带电端子的风险。

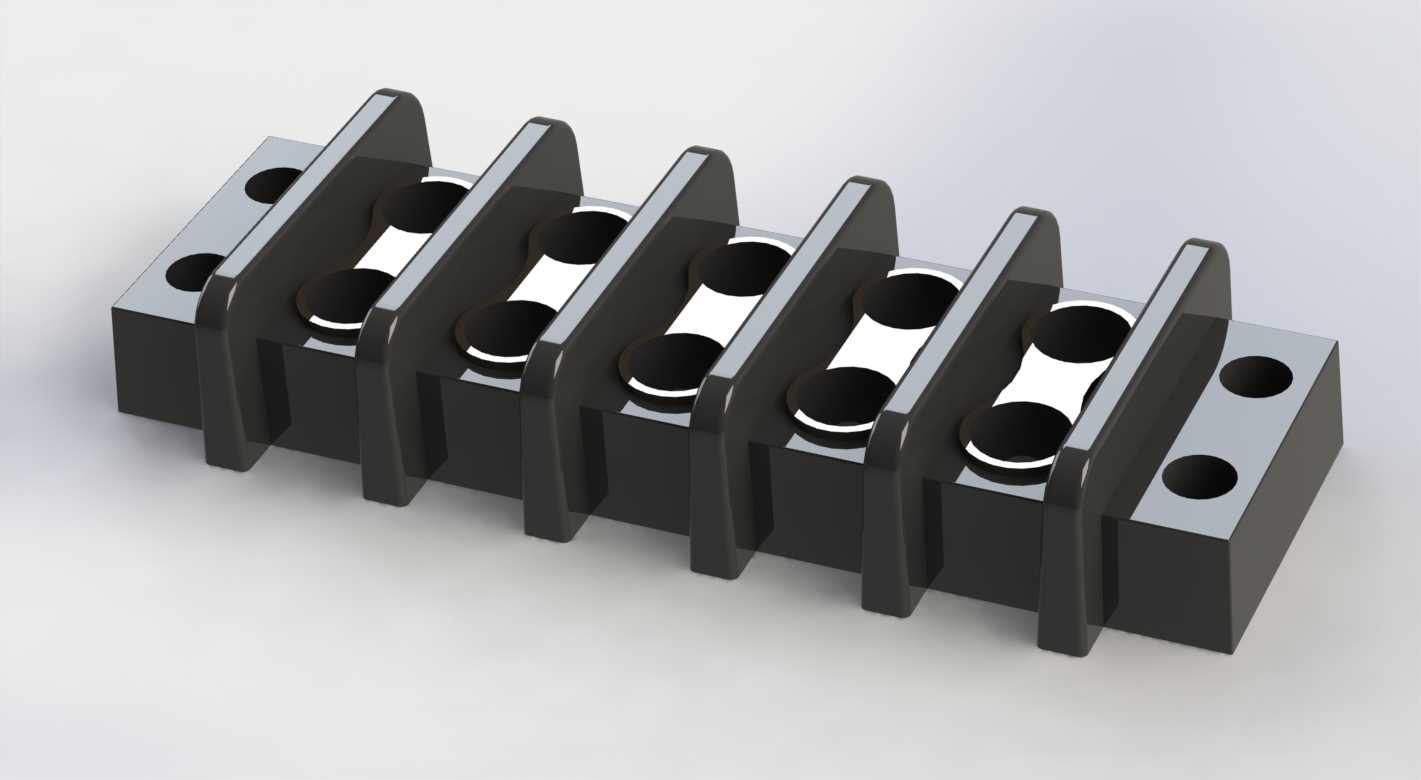

建模过程采用方程式驱动的参数化逻辑搭建,核心控制变量为接线极数N,所有与极数相关的结构特征——包括隔栏的阵列数量、导电嵌件的排布间距、底座安装孔的位置补偿、整体长度尺寸,都通过全局变量关联驱动,调整N值即可快速生成2极到12极甚至更多极数的同系列端子模型,不需要逐个修改阵列参数,这一建模逻辑完全匹配实际工业产品的系列化设计思路,同一系列端子仅改变极数,单极的结构尺寸、安装孔位的横向相对位置、接线螺钉的规格都保持统一,方便选型时根据回路数量快速匹配对应规格。
从结构细节来看,端子底座采用阻燃热固性塑料材质对应的实体建模,底座两侧设计有带沉头孔的安装耳,沉头深度适配M3盘头螺钉的头部尺寸,安装时螺钉头完全沉入沉孔内不会突出底座平面,避免与相邻布线产生干涉;底座上的每个接线位都设计有下凹的导线容纳槽,槽宽与对应线径的导线外径匹配,能够限制导线接入后的横向位移,配合上方的压紧螺钉实现导线的可靠固定,螺钉下方的金属压线片在建模时做了圆角处理,避免压紧时割伤导线线芯。相邻隔栏的间距经过标准化校核,既保证接线操作时螺丝刀有足够的操作空间,又不会因为间距过大造成整体尺寸浪费,隔栏与底座为一体化结构,建模时做了根部圆角过渡,减少注塑生产时的应力集中问题,提升部件的结构强度。
安装边界方面,该系列端子的安装孔中心距随极数变化遵循固定步距,单极步距为固定值,两端安装耳的突出长度为固定尺寸,因此在做设备内部安装布局时,只需要根据选定的极数即可快速计算出端子排的总长度,预留对应的安装空间;底座的高度方向尺寸统一,接线完成后导线从端子上方或侧方引出,不会超出底座的宽度边界,适合在紧凑的设备腔体内布置。导电部分采用铜合金嵌件设计,嵌件与塑料底座通过注塑嵌装固定,建模时还原了嵌件的倒刺结构,保证嵌件在底座内不会因为接线拧紧时的扭矩发生转动或脱出,压线螺钉的螺纹规格与嵌件内螺纹匹配,拧紧扭矩控制在合理区间内,既保证足够的压紧力,又不会因为扭矩过大造成塑料底座开裂或螺纹滑牙。
在实际工程应用中,这类栅栏式端子相比螺钉式端子有更高的接线可靠性,隔栏结构带来的防短路特性让它在粉尘较多、布线密集的工业场景中更具优势,参数化的模型也方便设计人员在做电气布局时快速调整极数,匹配不同的回路数量需求,不需要重复建模,大幅提升三维布线的设计效率。建模时还考虑了不同导出格式的兼容性,基础实体特征不依赖特定软件的专属特征,保证在不同三维设计环境中都能正常打开编辑,适配结构设计、电气布局的不同使用需求。
