参数化间歇传动日内瓦机构设计

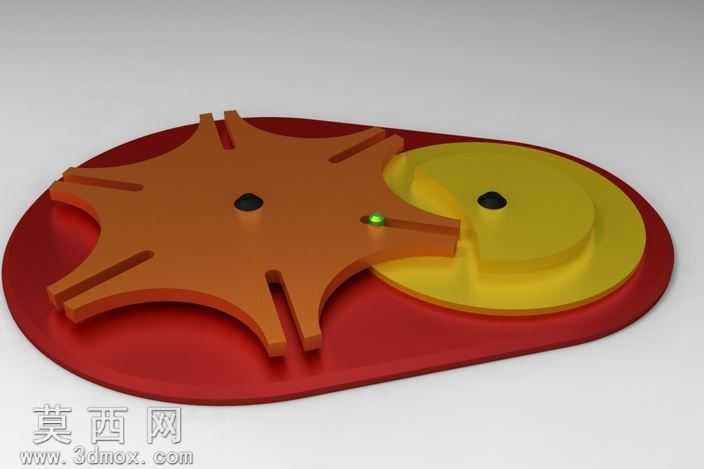

本作品为参数化设计的日内瓦间歇传动机构，采用三维建模软件完成全参数化构建，全程遵循参数驱动的设计逻辑，所有结构尺寸均可通过调整对应参数快速修改，无需重复进行草图绘制与特征重建，大幅提升了机构迭代设计的效率。建模过程中首先完成机构运动原理的拆解，将主动拨盘、从动槽轮、安装基板三大核心部件进行独立参数化建模，主动拨盘的圆柱销直径、拨盘基圆半径、锁止弧半径，从动槽轮的径向槽数量、槽深、槽宽、锁止凹弧尺寸，以及安装基板的定位孔位、轮廓尺寸均设置为可编辑参数，用户可根据实际传动需求调整槽数，实现不同停歇次数、不同动停比的间歇传动效果。材质与渲染阶段，针对不同部件的功能属性分配差异化材质，安装基板采用哑光红色工程塑料材质，模拟实际设备中绝缘安装底座的质感，表面添加细微的磨砂纹理提升真实感；主动拨盘采用亮黄色硬质工程塑料材质，表面做半高光处理，清晰凸显拨盘的轮廓结构与圆柱销位置；从动槽轮采用棕橙色耐磨工程塑料材质，边缘做微小倒角处理避免渲染时出现锐利黑边，各部件的装配间隙经过精准调整，既保证视觉上的装配贴合度，又预留出合理的运动间隙避免运动干涉。结构设计上严格遵循日内瓦机构的运动学原理，主动拨盘连续回转时，圆柱销进入从动槽轮的径向槽即可带动槽轮转动，当圆柱销脱出径向槽后，拨盘上的锁止弧与槽轮的凹弧配合锁止，让槽轮保持固定停歇位置，实现精准的间歇转位传动，模型预留了标准的安装定位孔，可直接对接其他传动组件进行整体装配验证。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮机构整体，清晰呈现各部件的结构层次与材质差异，辅助光源补全暗部细节避免出现死黑区域，最终渲染效果直观展现了机构的装配关系与外观形态，可直接用于机械原理教学演示、机构方案验证、非标自动化设备的间歇传动模块选型参考，参数化的设计方式也让该模型具备极强的可修改性，能够快速适配不同工况下的间歇传动需求。
