Krimelte温控聚氨酯泡沫喷涂枪结构设计

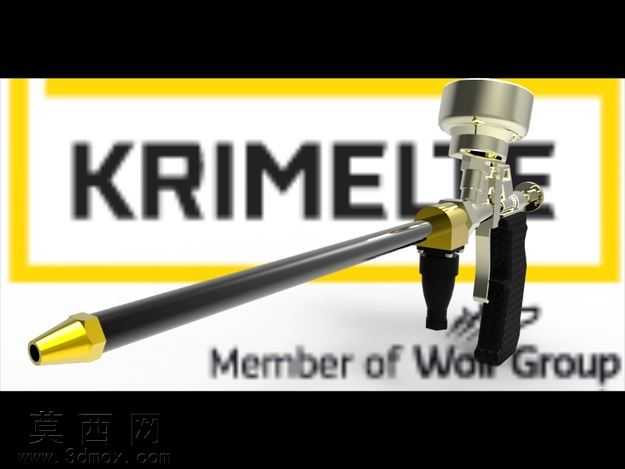

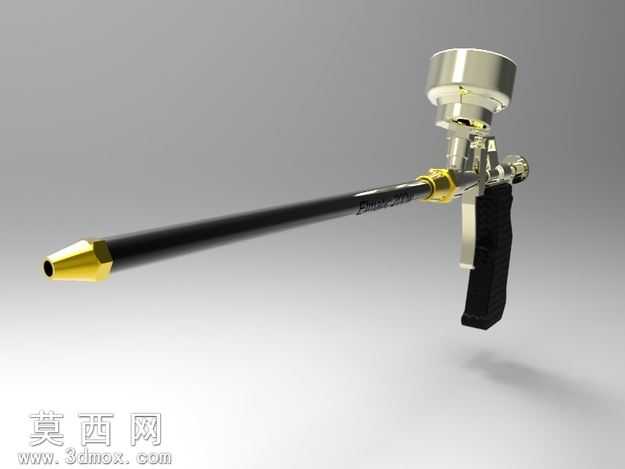

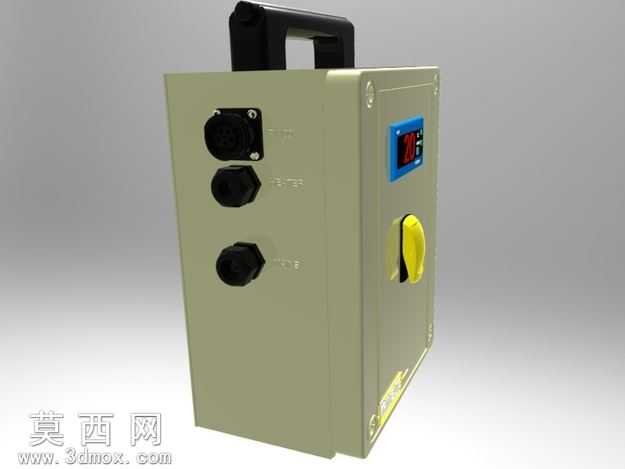

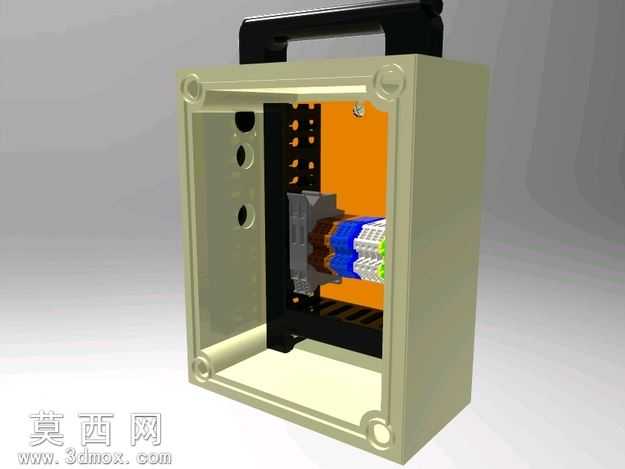

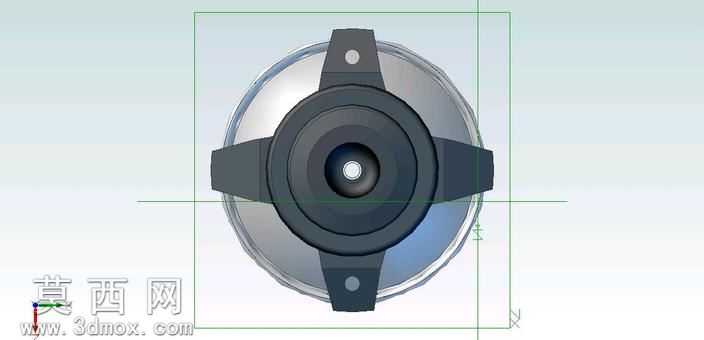

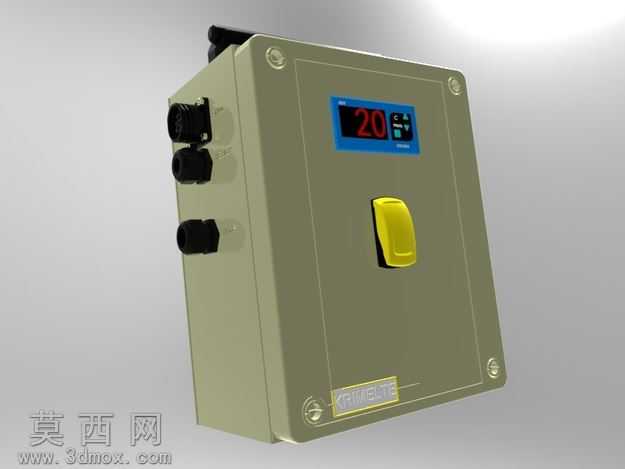

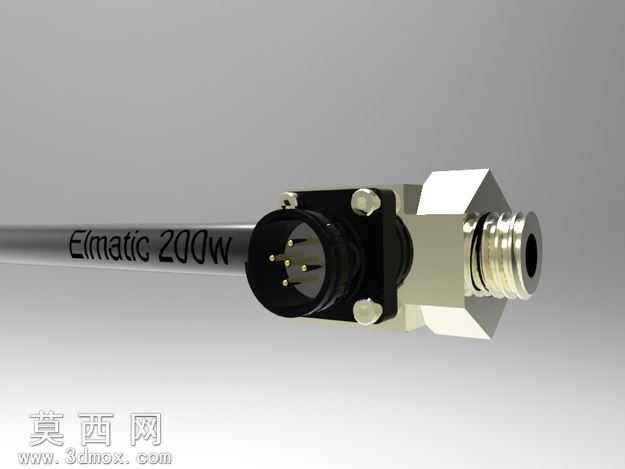

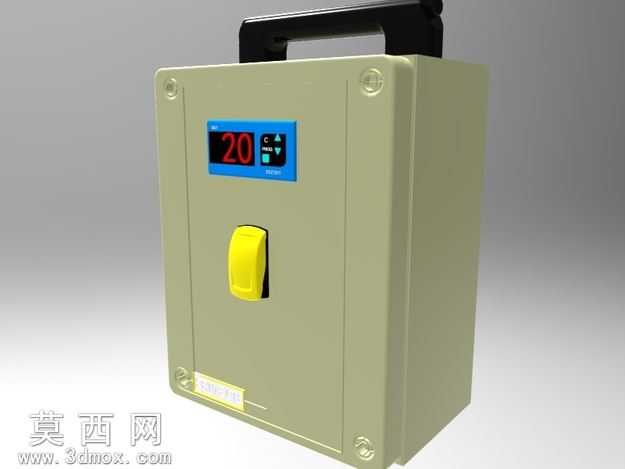

本作品为Krimelte温度控制型聚氨酯泡沫枪的三维建模设计，建模过程围绕泡沫枪的恒温供料核心功能展开，首先梳理产品的功能逻辑：该泡沫枪需要实现聚氨酯预聚物从进料到出口全程温度恒定，避免物料因温度波动出现粘度变化、固化不均的问题，保障泡沫发泡成型的质量稳定性。建模阶段先完成核心加热管路的参数化构建，精准还原长直型加热管的内径、壁厚尺寸，匹配200W额定加热功率的结构需求，管身表面的标识文字采用浮雕建模方式还原，保证细节辨识度。接着构建电气连接端结构，还原多针航空插头的插针排布、绝缘基座结构，以及插头与枪身连接的黑色固定座，固定座上的紧固螺栓采用标准件参数建模，还原六角螺栓头、螺纹段的细节特征，保障装配结构的合理性。枪身的流体输出端采用六角外螺纹接头设计，建模时还原螺纹的牙型参数、接头端面的密封结构，适配外接喷涂管路的连接需求。材质渲染阶段，加热管身采用哑光金属材质，模拟不锈钢加热元件的质感，电气插头的绝缘部分采用哑光黑色工程塑料材质，金属接头部分做亮面镀铬金属质感处理，螺栓件做镀锌金属的质感区分，不同材质的粗糙度、反光度参数经过反复调试，让渲染效果贴近实物的视觉表现。结构设计上，该加热管路可直接替换原有普通泡沫枪的输送管，无需改动枪身主体结构即可实现恒温供料功能，设计时预留了温度控制器、PT100温度探测器的安装位，可实现温度实时监测与功率调节，适配不同施工环境下的温度需求，保障聚氨酯物料从进入枪管到喷出的全程温度稳定，解决传统泡沫枪在低温环境下物料流动性差、发泡效果不佳的问题，建模过程中对各部件的装配间隙做了合理预留，保障虚拟装配时无干涉问题，可直接用于后续的工程出图、3D打印验证或者产品开模参考。
