高精度双联斜齿圆柱齿轮三维结构设计

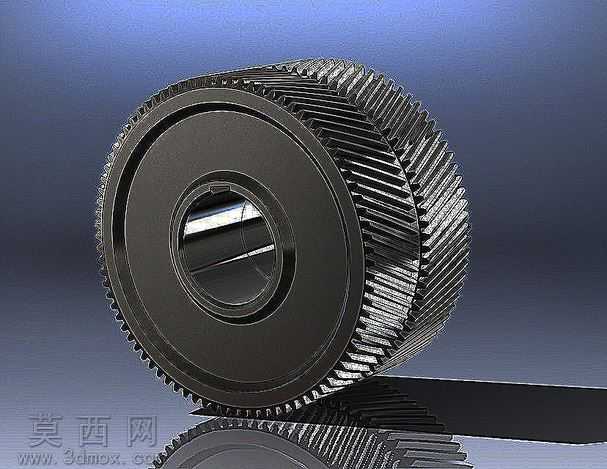

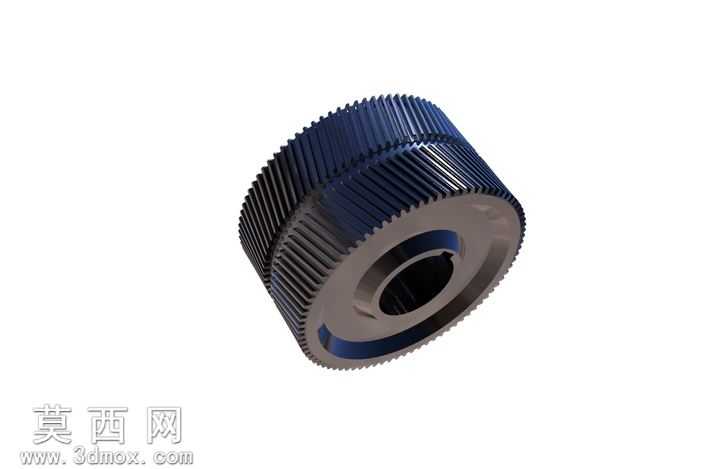

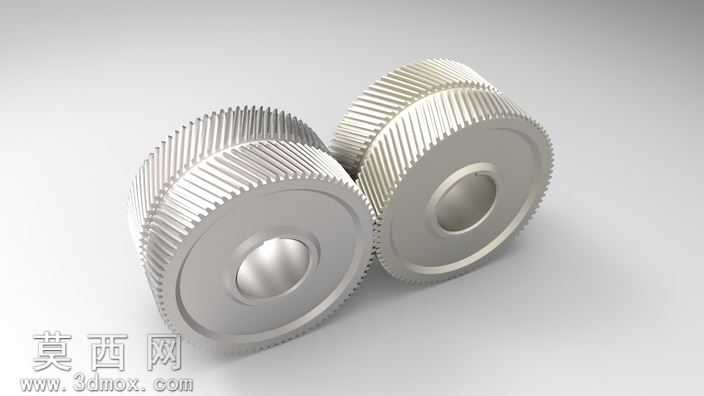

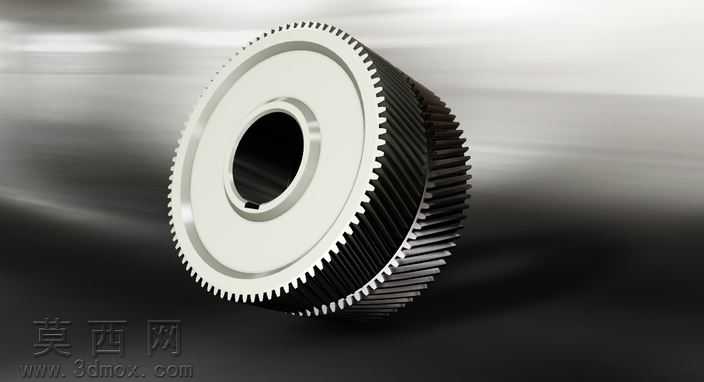

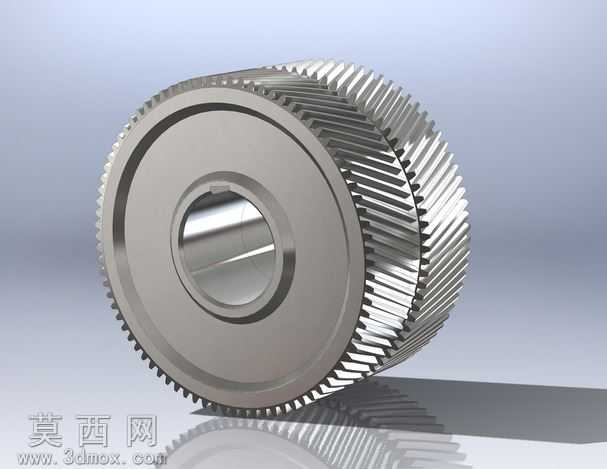

本作品为双联斜齿圆柱齿轮的三维参数化建模成果，建模过程严格遵循机械设计手册中渐开线圆柱齿轮的齿廓生成规范，首先通过参数化方程精准计算渐开线齿形的离散点位，确保齿廓曲线的啮合精度符合工业级传动要求，再通过螺旋线扫描生成斜齿齿面，齿向螺旋角经过反复校验，保证双联齿轮上下两段齿部的螺旋角一致性，避免传动过程中出现偏载、卡滞等问题。模型整体采用一体化建模逻辑，中心轴孔按照标准配合公差设计，孔壁做了同轴度约束，保证齿轮安装后的回转精度，齿圈与轮毂之间的辐板结构做了等厚过渡处理，既控制了零件整体重量，又保证了结构强度，避免应力集中导致的轮齿断裂风险。渲染阶段采用金属合金钢材质，通过调整材质的粗糙度、金属度参数还原真实调质齿轮的金属质感，齿面做了细微的磨削纹理处理，模拟实际机加工后的齿面状态，场景采用柔和的侧上方打光方案，通过光影层次清晰展现斜齿的螺旋走向、轮齿的啮合面细节以及轮毂端面的倒角结构，所有过渡圆角、安装倒角都按照实际加工工艺要求建模，没有出现工艺无法实现的尖锐结构。设计过程中充分考虑了该双联齿轮的应用场景，作为传动系统中的变速传动部件，两段齿部的模数、齿数、压力角参数经过匹配校验，保证与配对齿轮啮合时的传动比准确，建模时对齿根圆角做了优化处理，提升轮齿的弯曲疲劳强度，整体模型结构完整，特征清晰，可直接用于传动系统装配仿真、工程出图、运动学模拟以及3D打印验证等场景，模型的几何特征完全符合机械加工的工艺要求，不存在建模错误导致的破面、特征缺失等问题，能够直观展现双联斜齿轮的结构特点与设计细节。
