按动式透明杆圆珠笔三维结构设计

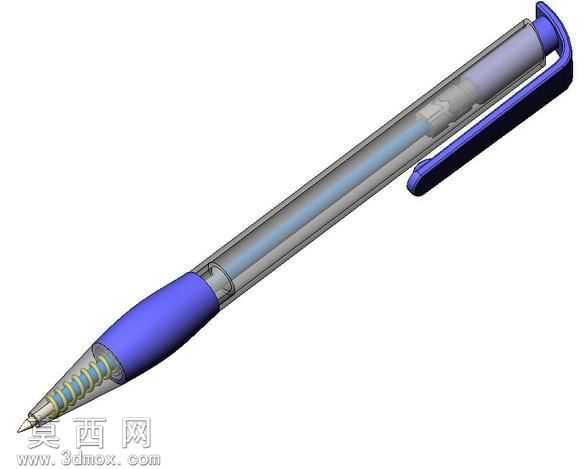

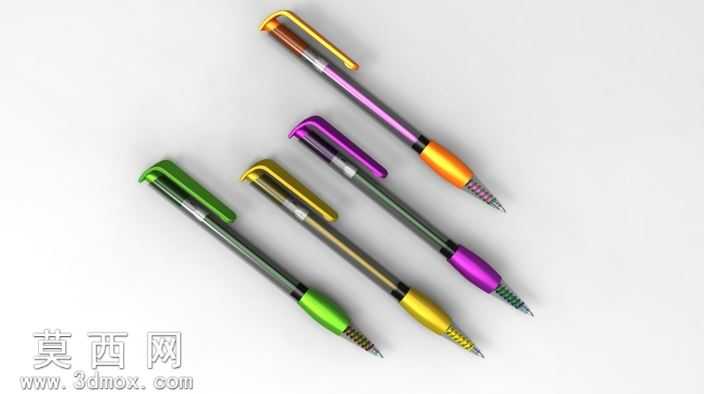

本作品为按动式圆珠笔的完整三维建模成果，建模过程围绕真实按动笔的装配逻辑与使用功能展开，严格还原实物各部件的尺寸比例与配合关系。建模阶段先拆解笔的核心组成结构，依次完成笔夹、按动顶帽、笔杆主体、握持胶套、笔尖护套、内置弹簧、笔芯、笔芯限位结构等独立零件的建模，每个零件的特征搭建都遵循实际生产的工艺逻辑，比如笔杆的透明外壳部分采用薄壁抽壳特征处理，预留出笔芯的容纳空腔与笔夹的安装卡槽，保证各部件装配时无干涉错位。材质与渲染环节针对不同部件的物理属性做了区分设置：笔杆外壳赋予高透PC材质，调整折射与透明度参数还原透明塑料的通透质感，可清晰呈现内部笔芯与弹簧的排布；握持区域的软胶套赋予哑光磨砂软胶材质，添加细微的表面凹凸纹理模拟真实握胶的防滑触感；笔夹、按动顶帽、笔尖护套部分采用深蓝色硬质ABS材质，设置轻微的表面光泽度体现注塑件的平整质感；内部弹簧赋予金属镀锌材质，笔尖钢珠部分设置高反光金属属性，笔芯油墨管采用半透明彩色塑料材质，还原真实笔芯的视觉效果。结构设计上完整复现了按动式圆珠笔的伸缩锁定逻辑，预留了按动结构的运动行程空间，弹簧的螺距、线径参数都参考实物规格设置，保证虚拟装配后可模拟按动出芯、收回的动作过程；笔夹部分做了贴合笔杆弧度的曲面处理，与笔杆的卡扣结构做了对应的限位特征，还原笔夹夹持纸张、口袋的使用形态；笔尖处的锥形护套做了渐进收窄的曲面过渡，既保证书写时的视线无遮挡，也兼顾整体造型的流畅感。整体建模过程注重细节还原，比如笔杆表面的细微合模线、软胶套与笔杆的装配台阶、按动顶帽的防滑细纹都做了对应特征处理，渲染阶段采用柔和的工作室光源，多角度呈现产品的外观质感与内部结构，完整展现这款日常办公书写工具的设计细节与装配逻辑，可用于文具产品结构演示、建模教学参考等场景。
