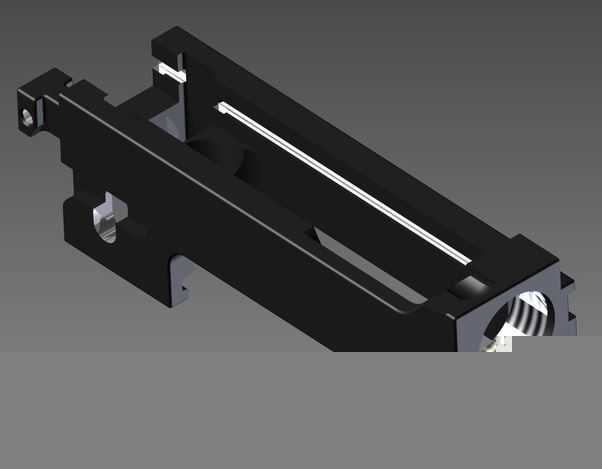

勃朗宁M1919A4机匣扩展结构三维建模

本作品围绕勃朗宁M1919A4的桶扩展结构开展三维建模创作，建模阶段依托Autodesk Inventor平台完成全参数化特征构建，首先对该枪械扩展构件的实物测绘尺寸进行梳理校准，将整体结构拆分为主体承载基座、导轨定位槽、端部连接螺纹座、侧向限位卡扣、减重开槽区域等独立特征模块，逐一通过草图绘制、拉伸凸台、切除拉伸、倒角、螺纹修饰等基础特征命令完成单体结构搭建，再按照实际装配逻辑完成各特征的组合约束，确保各部位的配合间隙、安装定位尺寸与实物结构完全匹配。材质与渲染环节，针对构件的金属材质属性，为主体结构赋予哑光发黑钢材材质，调整材质的粗糙度、金属度参数还原枪械金属部件的表面氧化处理质感，对导轨接触面、卡扣限位面等存在摩擦接触的区域，适当调整材质反光度模拟长期使用形成的轻微磨损效果，对端部内螺纹区域单独赋予金属切削面材质，还原螺纹加工后的细腻金属纹理；渲染阶段采用三点布光方案，主光源从侧上方投射形成清晰的结构阴影，辅助光源从另一侧补光弱化暗部死黑区域，轮廓光从构件后方勾勒整体边缘轮廓，最终渲染图清晰呈现出构件的立体结构与材质质感。结构设计层面，完整还原了该扩展构件的核心功能结构：主体长基座上的平行导轨槽用于对应部件的滑动导向，保证往复运动的直线度；侧向的凸起卡扣结构用于与枪械主体完成快速卡接定位，避免安装后出现松动偏移；端部的内螺纹结构用于与外接枪管组件完成螺纹旋接固定，保证同轴度精度；基座上开设的多处长条形减重槽在保证结构整体刚性的前提下有效降低构件自重，同时兼顾散热需求；侧面的定位销孔用于安装固定销，完成与相邻部件的锁止固定，所有结构的尺寸比例、位置关系均严格参照实物结构进行还原，未做随意的结构改动，确保模型的结构还原度满足结构展示、装配模拟的使用需求。建模过程中对所有特征进行了全参数化关联，后续可通过修改草图尺寸、特征参数快速调整构件的尺寸规格，适配不同比例的模型展示或结构改型需求，模型的特征树逻辑清晰，各特征命名规范，便于后续的编辑修改与格式转换。
