带热插拔电源的机架式服务器机箱结构

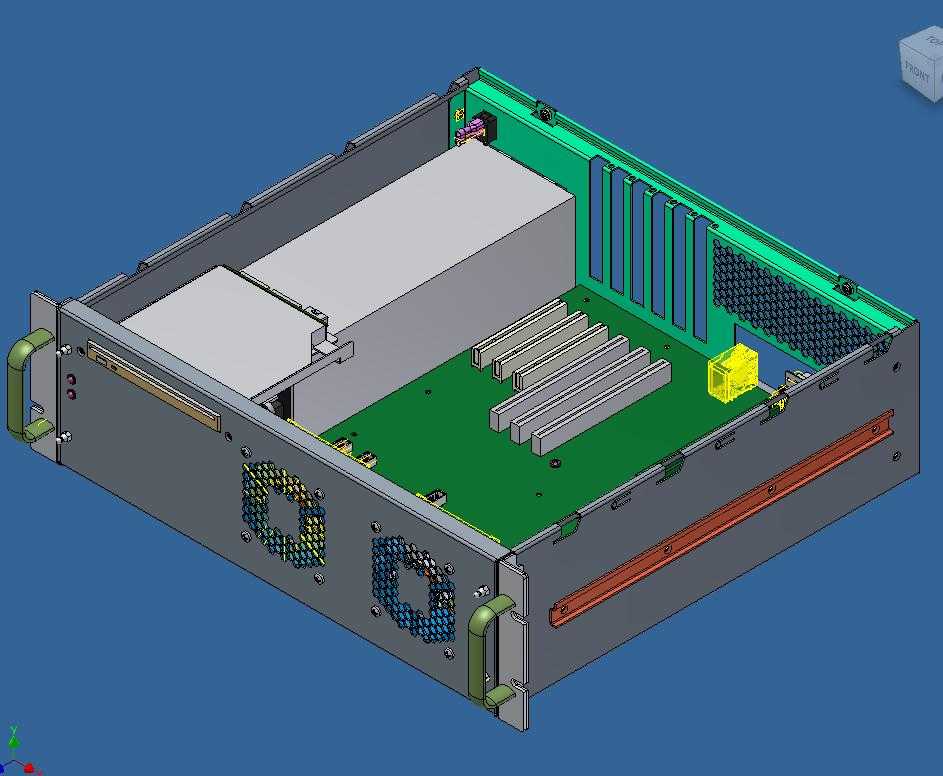

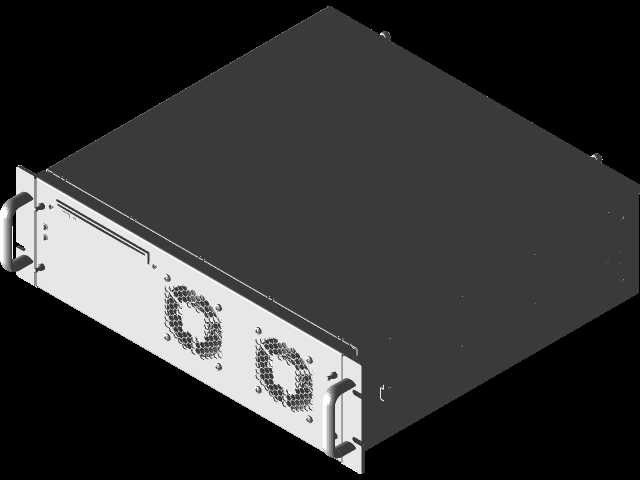

该结构为标准机架式部署的服务器承载机箱，主要面向中小型数据中心、企业机房边缘计算节点、工业控制机房的本地算力部署场景，承担服务器核心硬件的承载、供电转接、散热导流与物理防护作用，可适配19英寸标准机柜的安装位，满足机房高密度堆叠部署的空间要求。机箱整体采用金属板材折弯拼接的主体框架，前侧预留通风散热孔位，搭配两组轴流散热风扇安装位，可形成前进后出的定向散热风道，为内部运行的计算硬件提供稳定的风冷散热环境，避免高负载运行下的热量堆积。结构内部预留了标准主板安装螺柱位，可适配对应尺寸的服务器主板，同时设置了多组PCIe扩展卡导向插槽，可满足网卡、RAID卡、加速卡等扩展硬件的安装固定需求，插槽旁设置的绿色塑料导向件可在扩展卡插拔时起到定位导向作用，避免插装过程中损伤板卡金手指。机箱后侧设置的热插拔电源安装仓，可支持电源模块的不停机更换，在单电源模块出现故障时，无需关闭服务器整机即可完成故障模块的替换，保障业务运行的连续性，电源仓旁设置的理线结构可规整内部供电与信号走线，避免线缆干扰散热风道。机箱侧盖采用快拆式结构设计，无需额外工具即可完成侧盖的拆装，方便运维人员对内部硬件进行升级、检修与维护，前侧设置的金属提手可方便设备的搬运与机架位的抽拉操作，机箱边缘做了折弯卷边处理，避免安装运维过程中划伤操作人员。整体安装边界严格遵循标准机架式设备的尺寸规范，可直接固定在标准机柜的立柱安装位上，相邻安装的设备不会出现空间干涉，内部各部件的安装位均预留了足够的操作空间，可满足常规服务器硬件的装调需求，结构上兼顾了结构强度、散热效率与运维便利性，适配长时间连续运行的机房使用环境。
