大型应急柴油发电机机房舱体结构设计

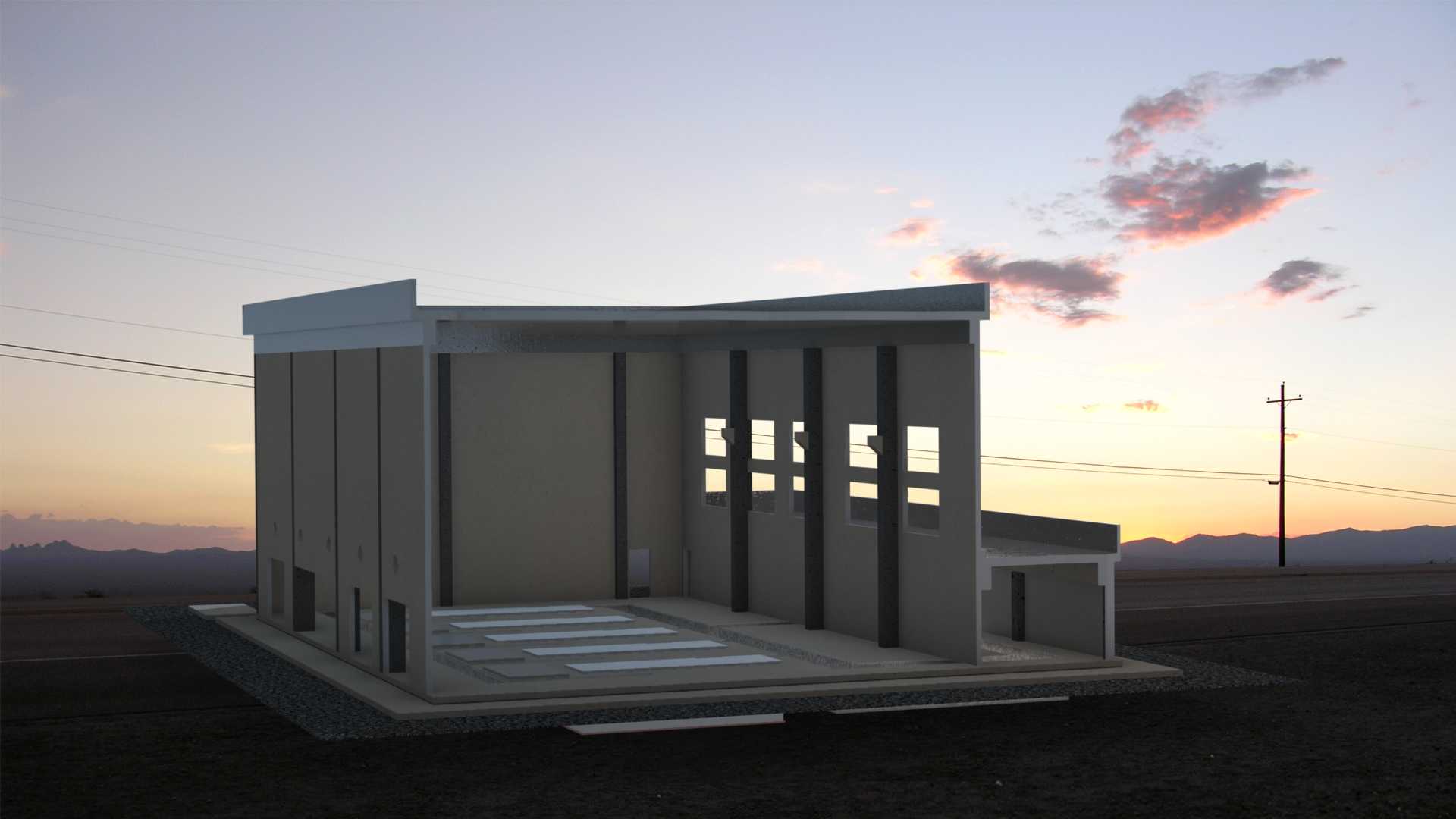

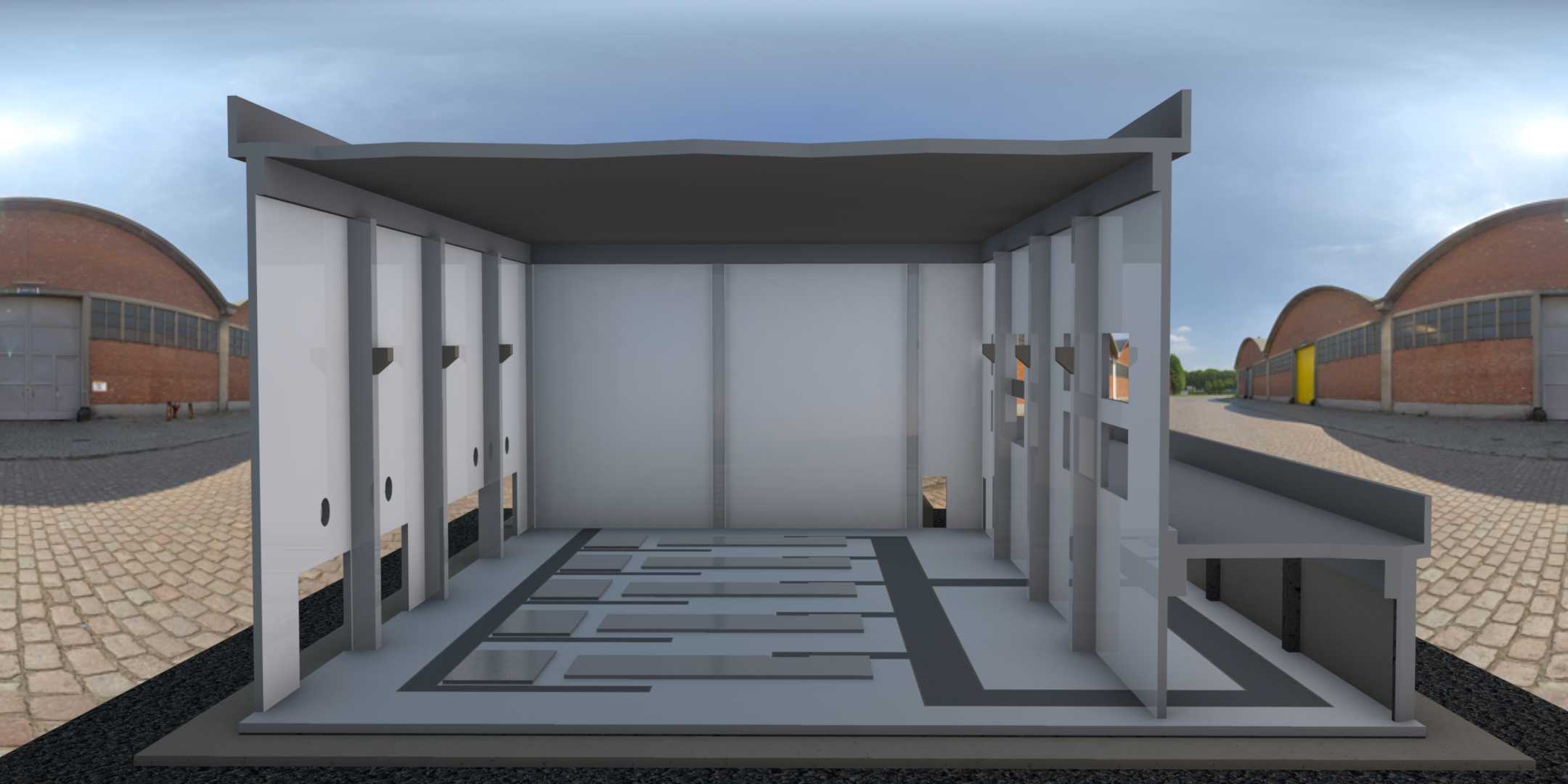

该模型呈现的是大型应急柴油发电机配套的预制舱式机房内部结构，这类舱体机房主要应用于数据中心、三甲医院、大型工业厂区、城市轨道交通枢纽等对供电连续性要求极高的场景，作为市电中断后的核心备用供电载体，能够在市电故障后的极短时间内完成启动供电，避免因断电造成的生产停滞、数据丢失、医疗设备停运等重大损失，是重要负荷供电保障体系里的核心物理载体。从实际用途来看，该舱体并非单一的设备外壳，而是集成了设备承载、管线防护、运维操作空间预留、附属构件安装等多重功能的一体化结构，内部预留的规整排布空间用于安装柴油发电机组主体、输出配电柜、燃油供给管路、冷却系统管线、排烟风道以及远程控制信号线路，能够在出厂前完成大部分预装工作，大幅缩短现场安装调试的周期，降低现场施工的环境要求。从产品功能特性来看，该舱体采用模块化分隔设计，两侧的立式分隔结构既可以作为舱壁的加强筋提升整体结构强度，也能作为管线的布设载体，将电力电缆、控制信号线、燃油管路沿舱壁内侧分层排布，避免管线交叉干扰，同时预留了充足的运维通道，方便日常巡检时对设备运行状态进行查看，也能满足故障状态下零部件更换的操作空间需求；地面预留的规则沟槽专门用于敷设大直径电力电缆与控制线缆，沟槽的走向完全匹配发电机组与输出配电柜的接线位置，能够减少线缆弯折半径，降低线缆敷设难度，同时沟槽上方可覆盖防滑盖板，兼顾线缆防护与人员行走安全。从设计思路来看，该结构采用了等强度设计理念，舱体顶部采用折边加强结构，无需额外增加过多加强筋即可满足户外吊装、运输过程中的抗形变要求，同时兼顾了舱体内部的净空高度，避免顶部结构压迫机组的排烟与冷却管路；舱体的基础支柱位置完全匹配主流大功率柴油发电机组的安装底座孔位，能够适配不同品牌同功率段机组的安装需求，无需额外进行基础改造；舱体侧面预留的附属结构安装位，可直接固定排烟消音器、冷却风扇、外部接线端子箱等附属部件，实现舱体与设备的高度集成。从外形尺寸与安装边界来看，该舱体的内部净宽、净长尺寸完全满足大功率柴油发电机组的安装间隙要求，机组四周预留的运维通道宽度符合电力安全作业规范，舱体整体的外部尺寸适配标准货运车辆的运输限界，无需办理超限运输许可即可完成公路转运；安装时仅需要提前做好水平混凝土基础，将舱体整体吊装就位后完成外部线缆与燃油管路接驳即可投入使用，基础施工无需预留复杂的预埋沟槽，所有内部线缆沟槽均在舱体预制阶段完成，大幅降低了现场施工的复杂度与成本。
