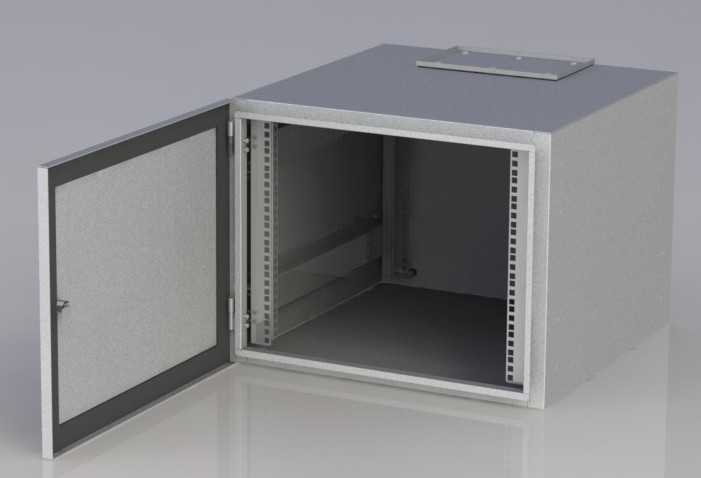

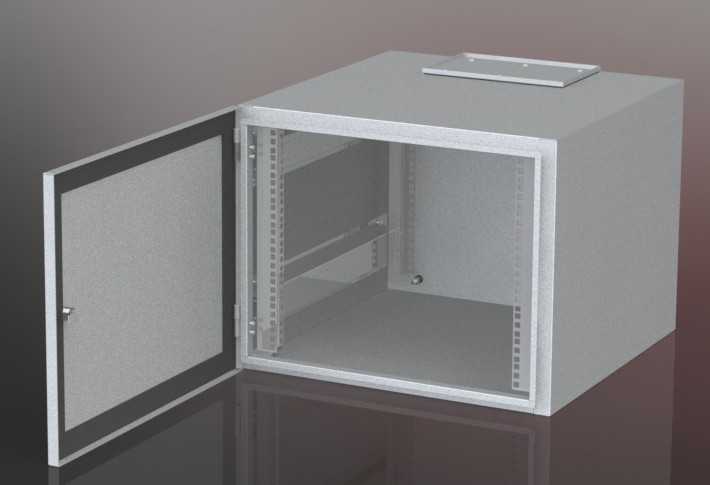

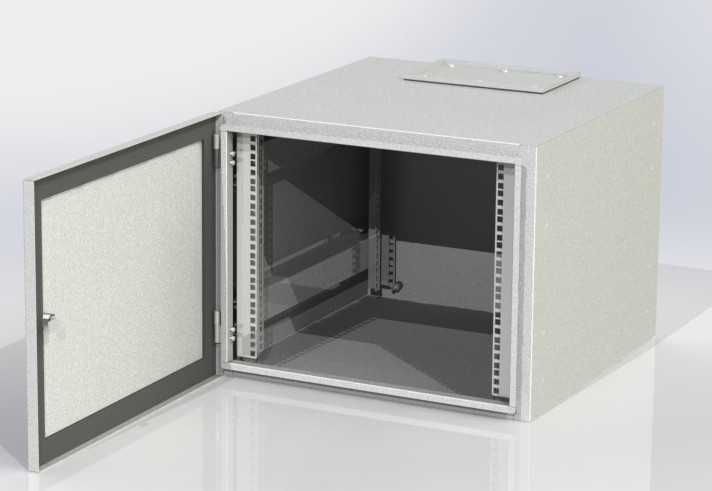

9U防护型19英寸机架式金属机箱结构

这款机架式金属机箱主要面向工业电气控制、通讯设备集成、工业自动化系统部署场景设计，可适配标准19英寸机柜安装需求，能够在多尘、存在轻度泼溅的工业现场环境中为内部装载的电气元件、通讯模块、工控设备提供可靠的物理防护，避免外界杂物、潮气侵入影响内部器件稳定运行，同时规整的机架式结构能够帮助工程人员快速完成设备的机柜内部署，提升机房、工控柜内部的空间利用率，减少零散设备排布带来的布线混乱、维护不便问题。

从实际用途来看，该机箱可作为工业交换机、工控主机、信号转换模块、低压配电分线单元的承载外壳，既可以单独壁挂安装在生产车间的墙面、设备侧方，也可以搭配标准机柜导轨嵌入到标准服务器机柜、电气控制柜中，适配工厂产线控制、通讯基站近端设备部署、户外小型设备站防护等多种使用场景，IP65的防护等级能够满足多数非极端户外、普通工业车间的防护要求，无需额外加装外层防护壳体即可直接投入使用。

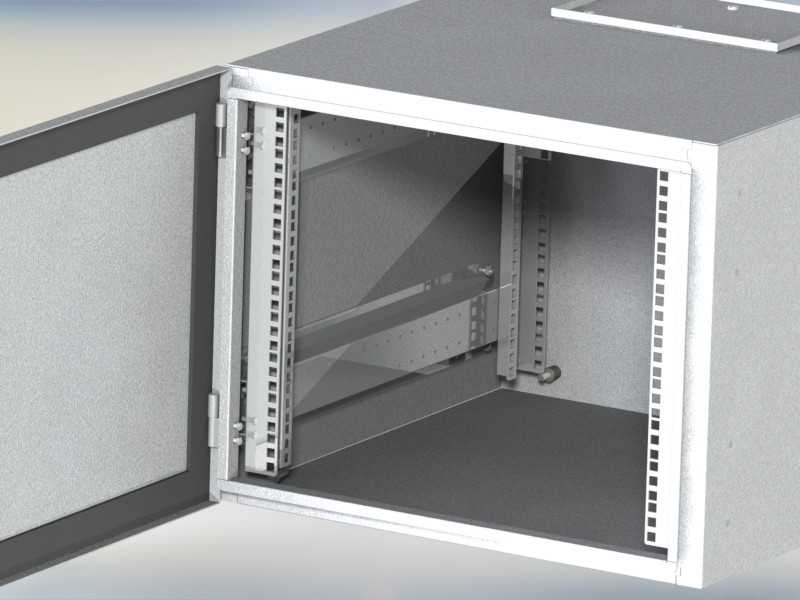

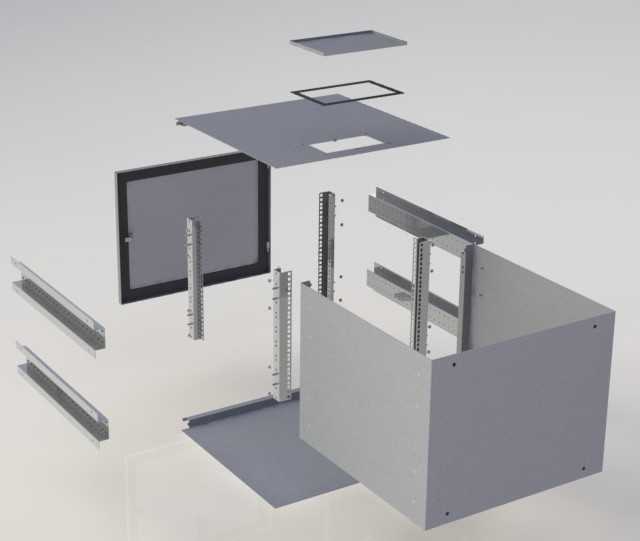

产品功能特性上，这款机箱采用单开门式结构，门体与箱体之间加装密封胶条，关门后可实现可靠的密封防护效果，门体配备锁止结构，可避免非授权人员随意开启触碰内部带电元件，提升设备运行的安全性；箱体内部两侧预装标准机架安装方孔条，可根据内部装载设备的尺寸灵活调整安装位置，适配不同深度的标准19英寸上架设备，箱体顶部预留安装固定位，既可以用于吊装部署，也可以加装散热模块、走线辅件拓展使用功能；箱体采用金属板材加工成型，整体结构强度充足，在堆叠安装、长期挂载使用时不会出现形变，能够稳定承托内部装载的设备重量。

设计思路上，这款机箱优先兼顾防护性能与安装通用性，整体采用规整的长方体构型，外部无多余突出结构，既能够紧密嵌入标准机柜的安装位，也可以多台并排壁挂安装节省空间；板材折弯处做圆弧过渡处理，避免安装维护过程中尖锐边角划伤操作人员，门体铰链采用耐用金属材质，经过多次开合测试仍可保持稳定的连接精度，不会因长期使用出现门体下垂、密封不严的问题；内部安装条的孔位严格遵循19英寸机架的通用安装标准，孔距、孔径均适配常规的机架安装螺丝，无需现场二次打孔即可完成内部设备的固定。

外形尺寸与安装边界方面，该机箱为9U规格，深度为500毫米，整体宽度严格匹配19英寸机架的安装尺寸，安装时仅需在对应部署位置预留对应宽度、高度、深度的安装空间即可，壁挂安装时可利用箱体背部的预装挂点直接固定在承重墙面，上架安装时可搭配配套的L型导轨、滑动导轨固定在机柜立柱上，安装后前部门体可完全开启至90度以上，不会被机柜边框、相邻设备阻挡，方便后期维护时插拔内部设备、调整接线。
