石灰石振动斗式输送机三维结构模型

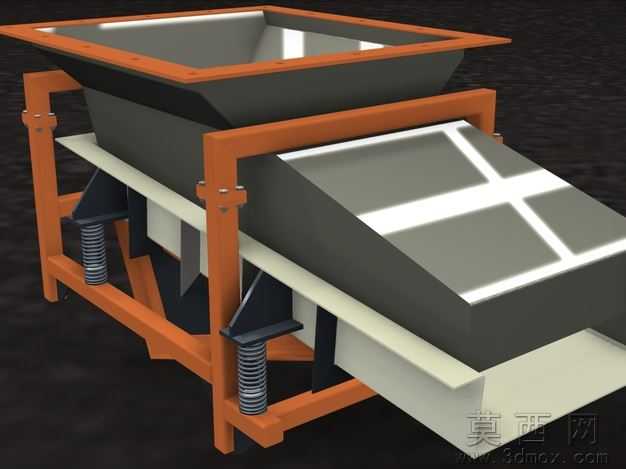

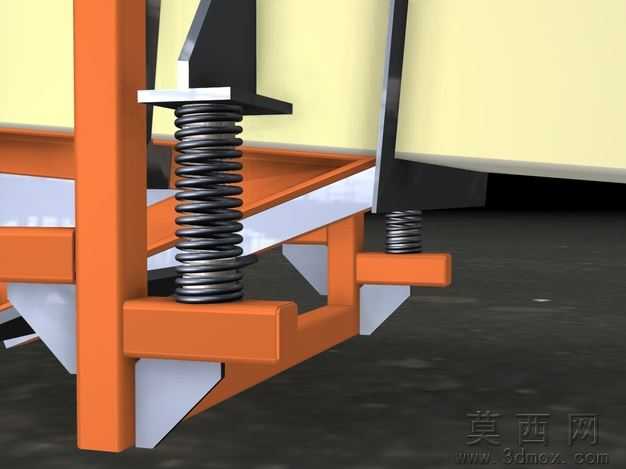

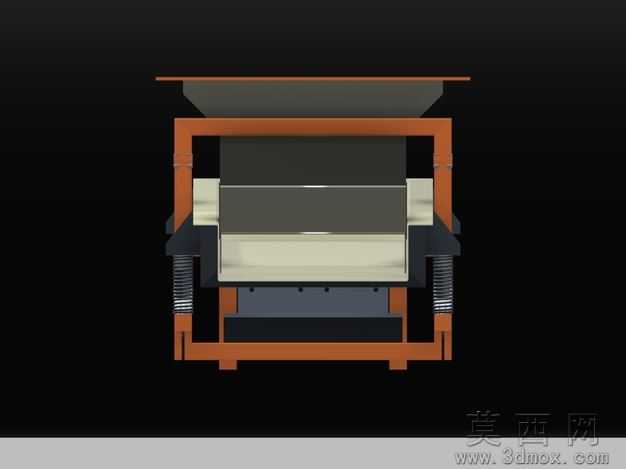

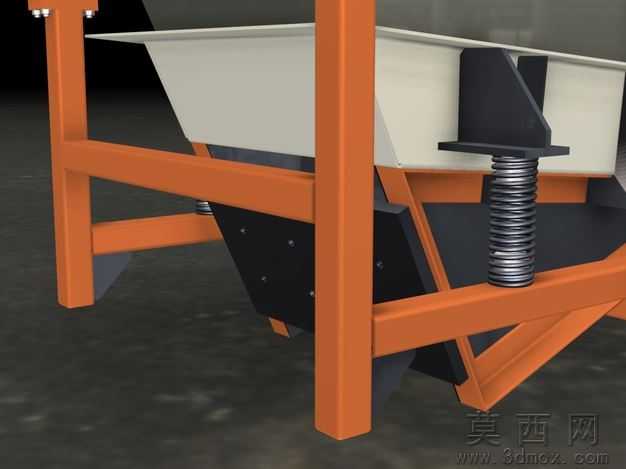

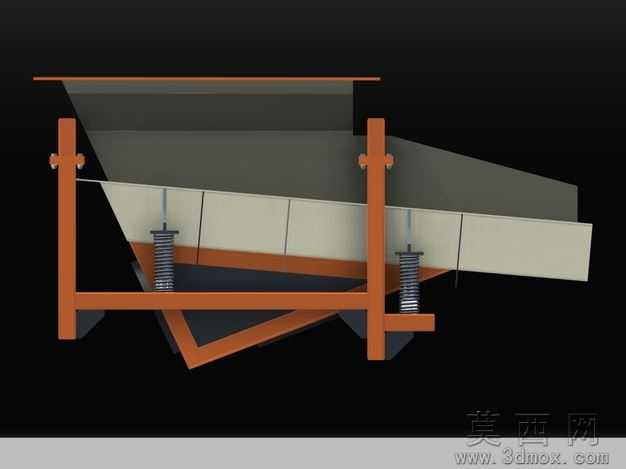

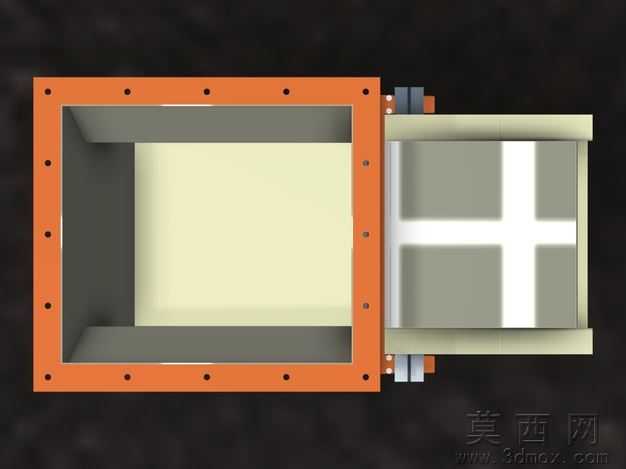

本模型为面向石灰石物料输送场景设计的振动式斗式输送机三维结构，采用Autodesk Inventor完成参数化建模，同时导出STEP、IGES通用三维格式与STL渲染格式，可适配多数主流三维CAD软件打开编辑，满足不同设计场景的文件调用需求。模型完整还原了设备的核心功能结构：上部为敞口式接料斗，采用上宽下窄的方锥形溜槽设计，斗体边缘设置加厚安装法兰边，可与上游储料出料结构实现密封对接，避免石灰石粉料撒漏；接料斗下方为倾斜布置的振动输送槽体，槽体表面设计有十字形加强筋结构，大幅提升槽体在高频振动工况下的结构强度，避免长期受石灰石冲击出现变形开裂。支撑框架采用型钢焊接式机架结构，机架与振动槽体之间布置多组圆柱螺旋压缩弹簧作为减振支撑元件，弹簧通过定位座分别与机架、槽体连接，既可以为振动槽体提供稳定的弹性支撑，也能够有效隔绝振动向机架及安装基础传递，降低设备运行时的噪音与基础共振风险。建模过程严格遵循机械设计规范，所有安装螺栓、定位结构、支撑脚座均按实际装配关系完成约束，未省略核心受力部件的细节结构，可直接用于设备方案演示、结构受力分析参考、教学演示等场景。设计时针对石灰石物料硬度高、磨琢性强的特性，对料斗与槽体的受冲击面做了加厚处理的结构示意，同时预留了外部电动振动器的安装位置，可根据实际输送产能需求匹配对应参数的振动驱动元件，适配不同规格的生产线输送需求。模型渲染阶段对不同部件赋予了对应材质属性：机架与料斗法兰边采用橙色防锈漆金属材质，槽体采用耐磨钢板哑光金属材质，弹簧采用弹簧钢亮面金属材质，底座部分采用米白色工程防护漆材质，整体渲染效果贴近实际工业设备外观，能够直观展示设备的装配关系与运行原理。
