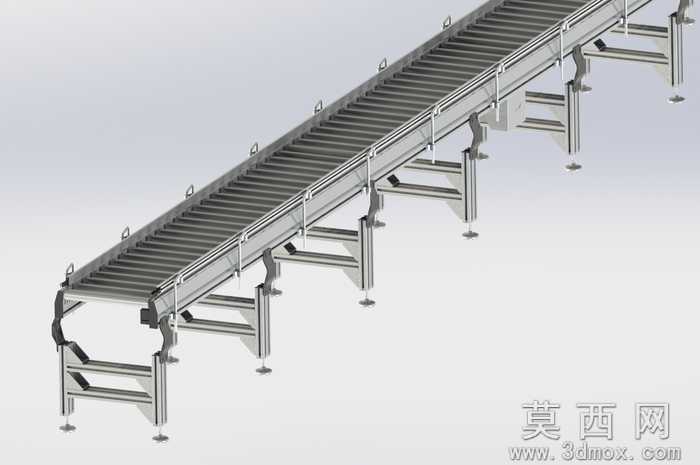

轻载型滚筒输送线SolidWorks设计模型

本模型为轻载型滚筒输送线三维设计成果，建模阶段以SolidWorks2011为核心工具，采用自底向上的装配建模流程：首先完成标准件与通用件的独立建模，包含等直径传动滚筒、铝型材支撑腿、侧边导向护栏、可调脚杯、机架连接角件等单元，每个零件均通过草图拉伸、旋转、切除、阵列等基础特征完成细节构建，对滚筒表面滚花、型材槽口、脚杯调节螺纹等细节做了还原，装配阶段通过同轴、重合、平行等标准配合完成整体组装，全程添加干涉检查验证，确保各运动部件无结构冲突，装配层级清晰可编辑。参数设计层面，模型针对轻载输送场景做了适配，整体机架采用分段式模块化设计，单段输送长度可根据产线需求拼接调整，滚筒中心距按照常规小件输送的防掉落要求设定，支撑腿高度预留±50mm调节范围适配不同工位高度差，侧边护栏间距可通过腰型孔调节以适配不同宽度的输送物料，所有参数均保留可编辑特征，使用者可根据实际工况修改尺寸完成定制化调整。渲染材质环节，对不同部件做了对应材质赋予：机架铝型材采用阳极氧化银白金属材质，滚筒采用镀锌钢哑光金属材质，脚杯底座采用黑色橡胶防滑材质，护栏采用磨砂不锈钢材质，渲染后整体视觉效果贴近真实工业设备外观，同时导出了STL通用格式文件，可直接导入3D打印软件做等比例样件验证。结构原理上，该输送线依靠排布在机架上的转动滚筒承载物料，可配合动力模块实现滚筒驱动完成物料自动输送，无动力状态下也可依靠人力推送完成工位间物料转运，支撑腿底部的可调脚杯可抵消地面不平整带来的机架倾斜问题，侧边护栏可避免物料输送过程中从侧边滑落，整体结构简单可靠，维护成本低，适合轻工、电子、包装等行业的轻载物料输送场景。软件兼容方面，模型原生为SolidWorks2011格式，可被SolidWorks2011及以上所有版本直接打开编辑，同时附带的STL格式可兼容UG、Pro/E、Catia等主流三维设计软件，无需格式转换即可完成导入查看、二次修改等操作，不存在特征丢失、装配错位等兼容问题。研发教学应用层面，该模型可作为物流输送设备研发的基础原型，设计人员可在此基础上添加驱动电机、传动链轮、转向模块、分拣机构等功能单元，快速拓展出动力滚筒线、转弯滚筒线、分拣输送线等衍生设备；在机械设计教学场景中，可作为装配建模、模块化设计、工业设备结构讲解的实操案例，帮助学习者理解输送设备的设计逻辑、配合方式与工程化设计思路，也可用于职业院校物流装备、机械制造相关专业的课程实训与毕业设计参考。
