带防护外罩的分段式皮带输送机三维设计

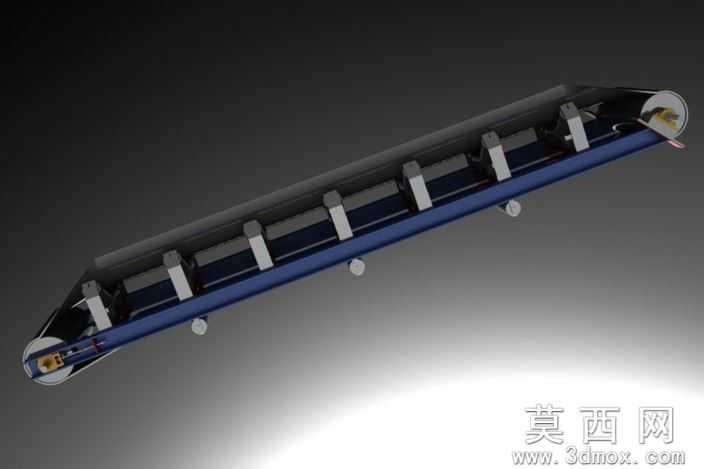

本模型为带防护外罩的分段式皮带输送机，建模阶段以SolidWorks2010为核心开发环境，采用自底向上的装配建模流程：首先完成驱动辊筒、从动辊筒的回转体零件建模，通过旋转凸台特征生成辊筒主体，添加键槽、安装轴颈的细节切削特征，保证辊筒与轴承座的装配匹配度；其次完成多组中间支撑托辊的参数化建模，统一托辊的轴径、辊面长度参数，通过线性阵列特征完成托辊组在机架上的排布，确保相邻托辊间距符合皮带承托的挠度要求；随后完成两侧绿色侧边机架、顶部黑色弧形防护外罩的钣金建模，通过基体法兰、边线法兰、折弯特征还原钣金件的弯折形态，对防护外罩的弧形段采用放样折弯特征实现平滑曲面过渡，避免尖角应力集中；最后完成所有标准件如紧固螺栓、轴承、驱动端护罩的调用装配，通过同轴心、重合、距离配合完成整体装配约束，添加干涉检查验证所有零件无装配冲突，整体装配逻辑清晰，可直接拆解查看每个零件的建模特征。

参数设计层面，模型严格遵循轻型皮带输送机的行业设计规范，设定整机长度适配短距离物料输送场景，辊筒直径匹配常规轻型输送皮带的弯曲半径要求，托辊排布间距控制在合理范围避免皮带下垂，侧边机架高度满足物料防掉落的防护需求，顶部防护外罩的弧度设计既预留了足够的物料输送空间，又能实现防尘、防异物落入输送段的防护作用，所有安装孔位、配合尺寸均按照机械设计公差要求设定，可直接导出工程图用于生产加工参考。

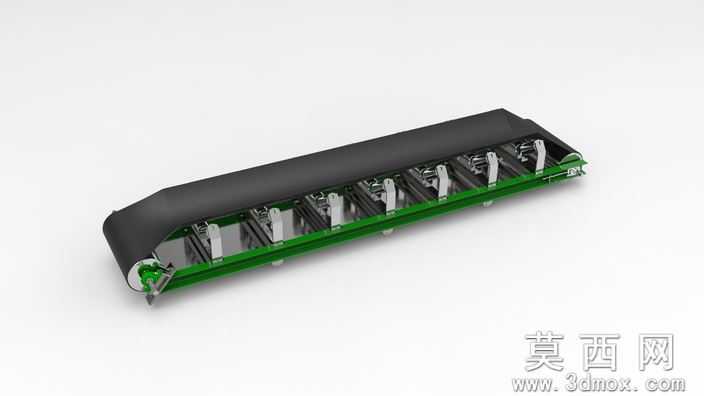

渲染材质层面，模型在SolidWorks内置渲染环境中完成材质赋予：侧边机架采用绿色喷塑钣金材质，调整粗糙度参数还原哑光喷塑的质感；顶部防护外罩采用黑色哑光工程塑料材质，添加轻微的磨砂纹理表现塑料外壳的真实触感；辊筒表面采用镀锌钢材质，添加金属反光属性表现金属机加工的表面质感；输送皮带采用黑色橡胶材质，调整表面粗糙度和弹性属性还原橡胶带的摩擦特性，整体渲染效果层次分明，不同部件的材质区分清晰，可直观分辨各结构的材质属性。

结构原理层面，该输送机依靠驱动端辊筒带动橡胶皮带做闭环回转运动，多组中间托辊为皮带下半段提供均匀承托，避免皮带受物料重力作用出现凹陷跑偏，两侧侧边机架限制皮带的横向位移，顶部弧形防护外罩覆盖输送段上方，既可以防止输送过程中粉尘外溢，也能避免外部杂物掉落至输送面卡滞辊筒，从动端可设置张紧结构调整皮带张紧度，保证皮带与辊筒之间有足够的摩擦力传递动力，整体结构简单可靠，维护便捷，适用于轻工、电子、包装行业的小件物料连续输送场景。

软件兼容层面，模型除原生SolidWorks2010格式文件外，同时导出STEP、IGES、STL等通用三维格式，STEP和IGES格式可兼容UG、Pro/E、Catia、Inventor等主流三维CAD软件，导入后可保留完整的装配结构和零件特征，方便不同软件平台的设计师进行二次修改；STL格式可直接导入切片软件用于3D打印验证，制作缩小比例的实物样机模型，无需额外进行格式转换或模型修复。

研发教学应用层面，该模型可作为机械设计专业的输送设备教学案例，帮助学生理解皮带输送机的工作原理、装配逻辑和钣金件建模方法；也可作为自动化生产线研发的参考模型，设计师可根据实际产线需求调整整机长度、托辊排布、驱动端位置，快速改型适配不同的输送场景；同时模型完整的结构设计也可作为非标设备设计的参考素材，帮助初级工程师掌握输送类设备的设计要点和规范，缩短同类设备的研发周期。
