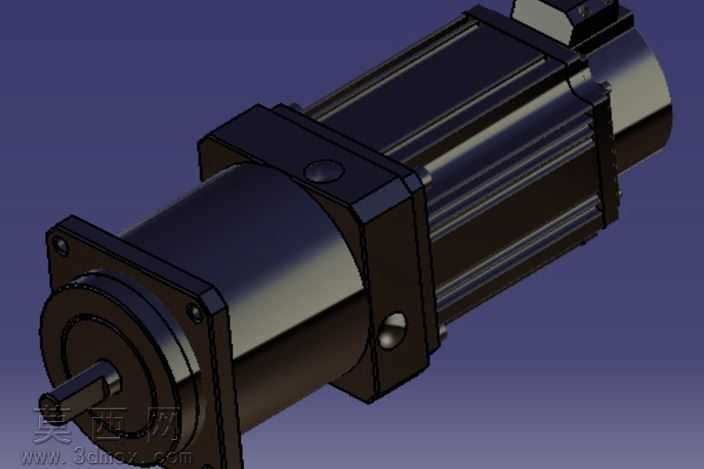

带减速结构伺服电机三维设计方案

本作品为集成行星减速结构的伺服电机三维建模成果，建模过程依托三维设计软件完成全参数化构建，从核心电磁腔体、输出传动单元到外置安装结构均采用1:1工业实际尺寸进行绘制，完整还原了伺服电机搭配减速模块的真实装配逻辑。建模阶段首先搭建电机主体的基准骨架，以输出轴的中心轴线为全局设计基准，依次完成定子腔体的筒状壳体、后端编码器防护端盖、前端法兰安装面的特征绘制，壳体表面的散热筋条采用阵列特征实现均匀排布，既保证了外观还原度，也预留了后续热仿真分析的结构基础。针对前端集成的减速单元，建模时严格按照行星减速的传动逻辑构建各级齿轮的啮合关系，输入轴与电机转子输出端采用同轴配合约束，行星架、内齿圈、输出轴套之间均添加了符合实际装配的限位约束，可直观展示动力从电机转子输出后经减速结构增扭降速的完整传递路径。材质渲染阶段针对不同部件匹配了对应工业材质：电机主体壳体采用哑光黑色金属烤漆材质，还原工业伺服电机的表面质感；输出轴、安装法兰等机加工面采用亮面不锈钢材质，突出金属切削加工的光洁质感；接线盒部位采用哑光工程塑料材质，通过材质差异清晰区分不同功能部件；渲染时采用侧上方45度柔光光源，既凸显出壳体散热筋的立体层次感，也避免了强反光造成的结构细节丢失，整体渲染效果贴近工业产品实物展示效果。结构设计上充分考虑了实际安装使用需求，前端法兰预留了标准安装孔位，可直接匹配常规自动化设备的安装接口；后端编码器部位设计了独立的防护端盖，既保护内部检测元件，也预留了接线出线的开孔结构；电机尾部的动力接线盒采用凸起式结构设计，预留了线缆弯折的操作空间，符合现场布线的实际需求。整个建模过程遵循自上而下的设计思路，先确定整体的总长、法兰安装尺寸、输出轴径等核心参数，再逐步拆分内部各个零件的细节特征，所有零件之间保留了完整的装配关联关系，修改核心参数即可快速衍生出不同功率、不同减速比的同系列伺服电机模型，可直接用于自动化设备的整机装配仿真、设备布局干涉检查、产品宣传展示动画制作等场景，模型的结构完整性高，细节还原到位，覆盖了伺服电机从外部安装结构到内部传动逻辑的全部核心特征。
