电脑CPU散热轴流风扇结构设计方案

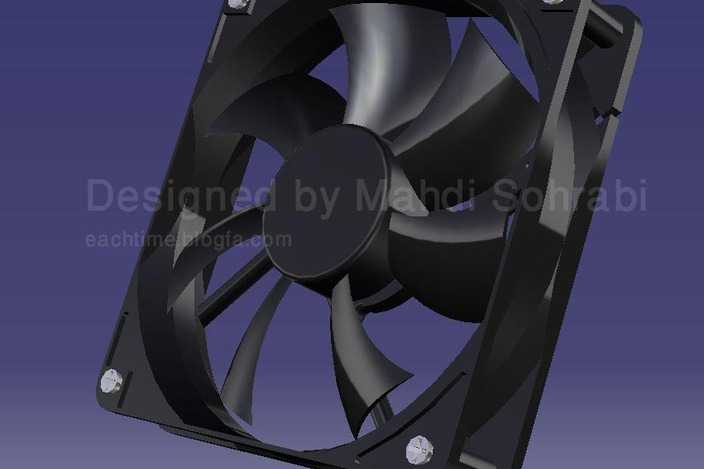

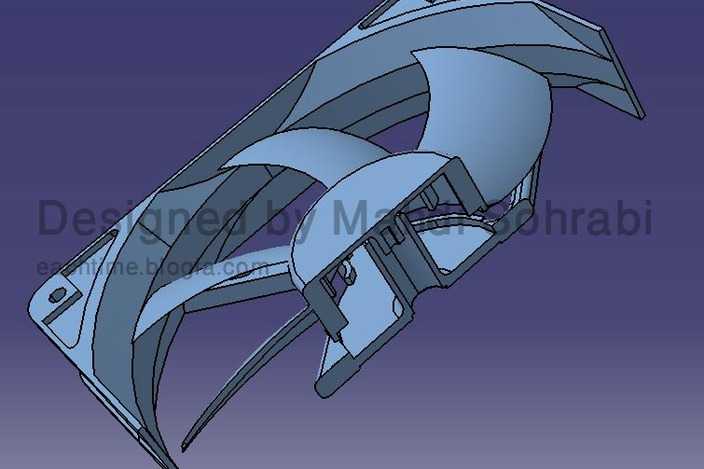

本作品为电脑CPU散热用轴流风扇的三维结构设计，采用三维建模软件完成全参数化建模流程，整体建模过程遵循工业产品正向设计逻辑，从核心功能需求出发拆解产品结构模块。建模阶段首先搭建风扇外框基准，采用标准方形安装外框结构，框体边角设置安装固定孔位，孔位内嵌金属固定衬套结构，保证长期使用过程中安装结构的强度与抗磨损性能，外框边缘做圆角过渡处理，避免安装过程中割手同时优化风道进出风的气流平顺性。扇叶部分采用仿生曲面翼型设计，每片扇叶的曲面从叶根到叶梢做连续变角度扭转，建模过程中通过多截面曲面命令生成顺滑的扇叶曲面，曲面曲率连续无突兀折角，保证扇叶转动时能够高效切割气流，同时降低气流紊流产生的风噪。扇叶与中心轮毂做一体化连接结构，轮毂内部预留电机安装腔体，腔体尺寸适配标准直流无刷电机的安装规格，轮毂与外框之间预留均匀的转动间隙，避免扇叶转动过程中与外框发生剐蹭。渲染阶段采用哑光黑色工程塑料材质模拟产品真实质感，材质参数调整为轻微磨砂表面效果，还原ABS工程塑料的真实视觉表现，场景采用深紫色纯色背景突出产品主体结构，渲染角度选取斜侧视角，能够同时完整展示风扇正面扇叶结构、外框安装结构与侧面厚度结构，清晰呈现各部件的装配关系。整体设计兼顾散热性能、安装适配性与运行静音需求，结构尺寸符合电脑机箱散热风扇的通用安装标准，可直接用于散热产品结构验证、电脑散热方案模拟等场景，建模过程中所有结构均做可编辑参数化处理，方便后续根据不同散热功率需求调整扇叶数量、扭转角度、外框尺寸等核心参数。
