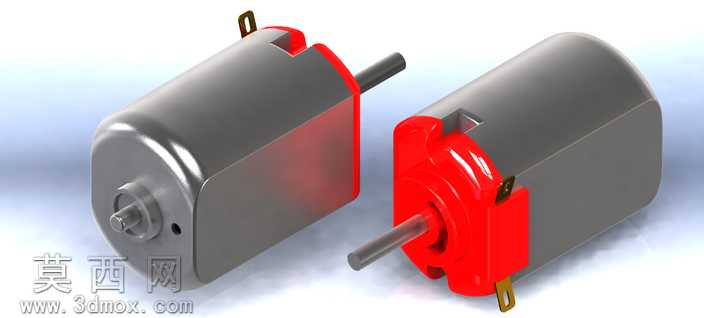

12V插槽车用微型直流电机三维建模

本模型为12V插槽车用微型直流电机的三维建模成果，建模过程围绕微型直流电机的实际结构特征展开，首先对电机的整体外形进行精准测绘还原，确定机壳的圆柱段与端盖衔接处的过渡圆角尺寸，保证外观比例与实物一致。建模时先构建电机的输出轴部分，对轴身的圆柱面、轴端的倒角以及轴与端盖配合的轴肩结构进行精细化处理，确保轴的同轴度参数符合微型电机的装配要求。端盖部分的建模重点还原了安装插片的卡槽结构，两个金属供电插片的位置、厚度以及插片上的定位孔都按照实物尺寸绘制，同时还原端盖上的散热凹槽结构，凹槽的弧度、深度都与实物保持一致，保证端盖的结构合理性。机壳部分采用圆柱壳体建模，区分机壳的金属外壳部分与端盖的塑料材质区域，对机壳表面的哑光质感、端盖的磨砂塑料质感、输出轴的金属亮面质感、插片的黄铜金属质感分别进行材质参数调整，渲染时采用柔和的侧上方打光，突出电机各部分的结构层次与材质差异，避免出现过曝或阴影过重的问题。建模过程中对电机内部的结构预留了装配空间，虽然外观模型未完全展示内部转子、磁瓦结构，但端盖与机壳的配合止口、轴孔的配合公差都按照微型直流电机的通用设计标准设置，保证模型可用于后续的装配模拟、结构干涉检查。设计思路上围绕车用微型电机的使用场景，重点突出插槽式供电结构的特征，该结构无需焊接即可实现电路连接，适配车用场景下的快速装配需求，建模时特意强化了插片与端盖的衔接结构，清晰展示插片嵌入端盖的固定方式，同时还原电机输出轴的扁位结构，该结构用于与负载部件的周向固定，避免传动时出现打滑问题。整体模型的结构细节完整，各部件的比例协调，材质渲染贴近实物效果，可用于电机类产品的结构展示、教学演示以及车用电气系统的装配模拟使用。
