FCL224型挠性法兰联轴器结构设计

在工业传动系统的轴系连接场景中，挠性法兰联轴器是承担两轴对接、扭矩传递与安装偏差补偿的核心基础部件，广泛适配泵组、输送设备、中小型减速机、精密传动模组等多类工业装备的动力衔接需求，可在存在径向、角向与轴向微量安装偏差的工况下稳定传递动力，同时缓冲传动过程中的小幅振动冲击，降低轴系额外负载，延长整套传动链路的核心部件使用寿命。

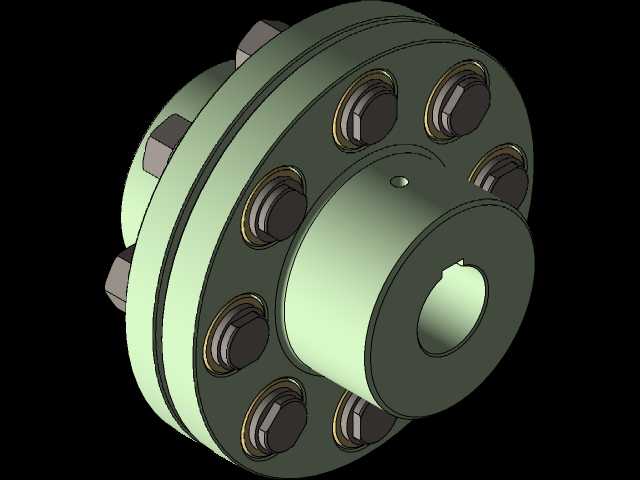

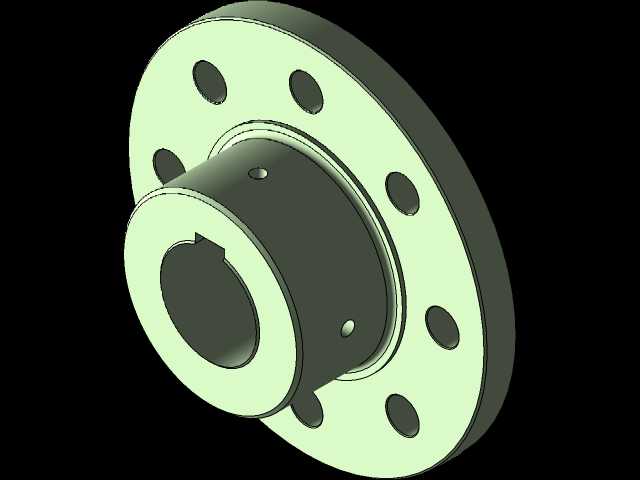

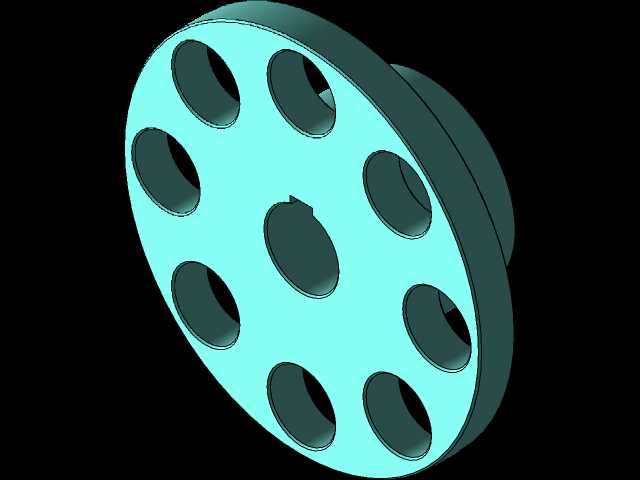

该款挠性法兰联轴器采用双法兰盘对接的主体结构，两个带毂体的法兰盘分别用于套接待连接的主动轴与从动轴，毂体部位设置有键槽结构，可通过平键实现轴与毂体的周向固定，避免动力传递过程中出现轴毂打滑问题；法兰盘的对接端面沿圆周方向均匀布置多组高强度锁紧螺栓组件，通过螺栓预紧力实现两个法兰盘的刚性压紧贴合，同时依靠法兰结合面的摩擦与螺栓的抗剪能力共同传递工作扭矩，圆周均布的螺栓布局可保证法兰盘周向受力均匀，避免局部应力集中导致的部件变形或连接失效。

从功能特性来看，该联轴器区别于刚性法兰联轴器的核心点在于其挠性补偿能力，可适配两轴安装过程中不可避免的同轴度误差，允许一定范围内的径向偏移、角向偏斜与轴向窜动，避免因安装对中精度不足导致的轴系附加弯矩、轴承异常磨损等问题；同时法兰对接结构具备较高的传动刚性，可传递较大额定扭矩，相较于弹性套柱销联轴器具备更强的重载适配能力，可在中低速、中等冲击的传动工况下长期稳定运行。

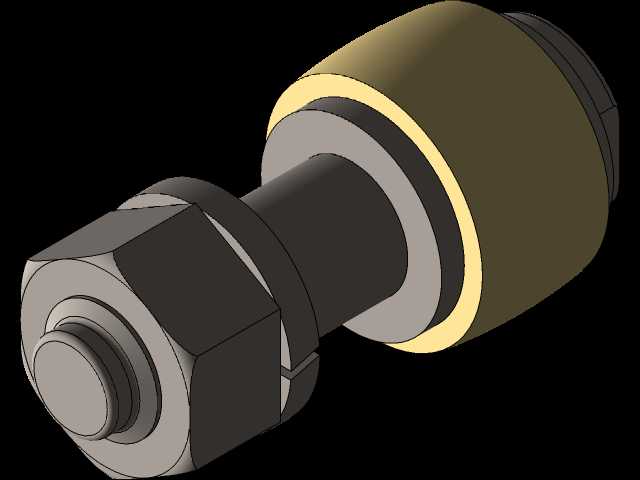

在设计思路上，该联轴器优先兼顾传动可靠性与安装维护便捷性，整体采用对称式回转结构，保证高速运转时的动平衡性能，降低运转过程中的振动与噪声；法兰盘外缘做圆角过渡处理，避免锐边带来的安装安全隐患，同时减少应力集中风险；螺栓组件采用标准六角头高强度螺栓，配套防松垫圈，可在长期振动工况下避免螺栓松动失效，日常维护时仅需按对角顺序分次拧紧螺栓即可保证预紧力均匀，拆装维护无需复杂专用工具。

从安装边界来看，该联轴器两端毂体分别适配不同直径的待连接轴，安装时需将两个法兰毂体分别热装或压装到对应轴端，通过轴肩实现轴向定位，锁紧螺栓时需严格遵循对角分次拧紧的工艺要求，保证法兰端面完全贴合无间隙；安装前需确认两轴的端向间距符合设计要求，避免轴顶死导致的额外轴向负载，同时需控制两轴的对中偏差在产品允许的补偿范围内，最大化发挥联轴器的挠性补偿性能，保障整套传动系统的长期稳定运行。
