多泵并联工业流体输送集成撬装装置

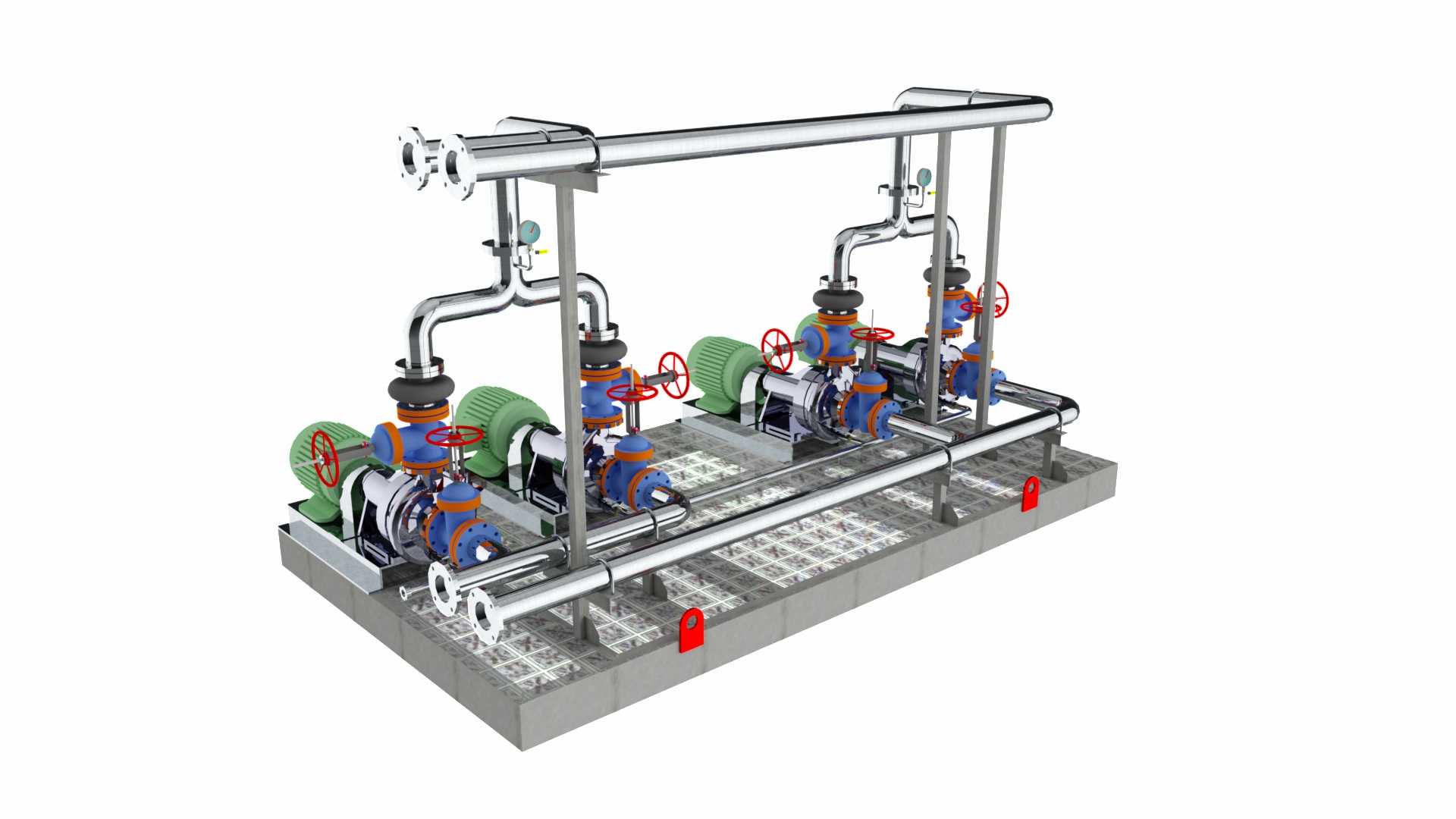

这套集成式泵组撬装装置，主要面向工业流体输送场景设计，可广泛应用于化工生产流程的介质增压输送、市政供水系统的稳压调流、暖通空调系统的冷热水循环、工业循环水系统的动力供给，以及油气储运环节的流体转输作业，能够在不同工况下为管路系统提供稳定的流体动力输出，替代传统分散式泵组安装的零散布局模式。装置采用多台卧式离心泵并联的布局设计，可根据实际管路流量需求灵活调整运行泵的数量，在低流量工况下单泵运行降低能耗，大流量需求时多泵同时启动满足输送要求，同时备用泵的配置可在单台设备出现故障时快速切换，避免整个输送系统停机，大幅提升流体输送环节的运行可靠性。整套设备将泵体、连接管路、控制阀门、支撑结构全部集成在统一的钢制撬装底座上，底座采用格栅式防滑承重结构设计，既能够承载整套泵组与管路的运行重量，也可承接管路跑冒滴漏的少量液体，避免积液浸泡设备基座，同时预留的吊装点位可满足整体吊装转运需求，无需在安装现场进行零散的管路焊接与泵体找正作业，大幅缩短现场安装施工的周期。管路设计上采用上下分层的汇管布局，顶部设置总进出汇管，通过分支管路与每台泵的进出口连接，每台泵的进出口位置均配置手动截止阀，可在单台泵检修时单独切断该支路的介质流通，不影响其他泵组的正常运行，管路上配套的压力表可实时监测进出口压力参数，为运行状态判断提供直观依据。设计过程中充分考虑安装边界与操作空间，撬体整体尺寸经过优化，既保证泵体检修时的操作空间充足，也控制整体占地面积，适配多数工业厂房、泵站的预留安装空间，管路走向避开泵体的散热端与检修操作面，阀门手轮的位置均设置在人员站立即可操作的高度，无需额外登高即可完成阀门启闭操作，底座的固定点位可直接与现场预埋基础通过螺栓连接，无需额外制作复杂的安装支架，大幅降低现场安装的施工难度与成本。
