LF20MG金属齿轮数字舵机结构建模

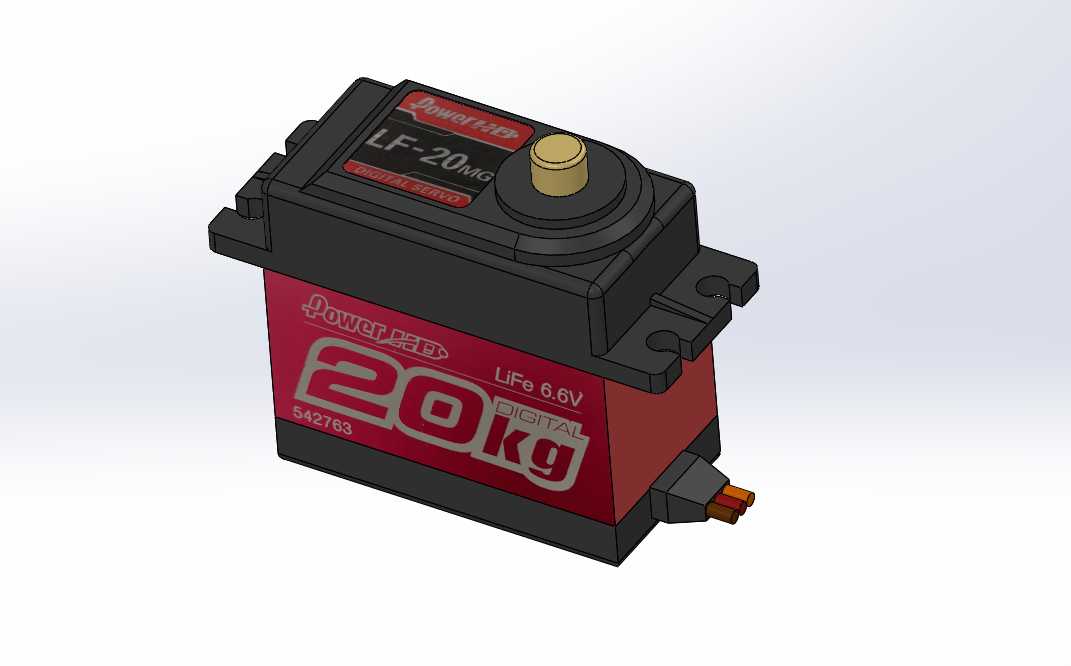

这款金属齿轮数字舵机是遥控模型、小型自动化执行机构领域的核心动力执行部件，常被应用在1/8、1/10比例遥控越野车型的转向与油门控制、固定翼航模的舵面偏转驱动、多足机器人关节动作输出、小型机械臂末端姿态调整等场景中，能够在收到控制信号后快速输出指定角度的扭转动作，精准带动负载完成预设的位移动作，相比普通塑料齿轮舵机，它能承受更大的冲击载荷，在模型越野颠簸、机器人负重动作的工况下不易出现齿轮扫齿失效的问题，适配6.6V磷酸铁锂电池供电的使用场景，20kg级的额定扭矩输出可以满足多数中型负载的动作驱动需求。在建模过程中，首先对照实物的实际装配关系拆分各个功能模块，顶部的金属输出轴是舵机扭矩向外传递的核心接口，标准的花键齿形可以匹配市面上通用的舵机摇臂配件，轴座部分做了加厚的凸台结构，强化输出轴受径向力时的结构强度，避免大负载下轴座开裂；中部的外壳采用上下扣合的结构，两侧预留的标准安装耳是整台舵机的安装定位基准，耳片上的安装孔位间距符合通用舵机的安装尺寸规范，能够直接替换同规格的其他型号舵机，不需要额外修改安装支架的孔位；尾部的出线端做了阶梯式的护线结构，避免线材反复弯折后出现线芯断裂的问题，接插件的尺寸也按照通用的三线舵机插头规格建模，方便后续装配时的线路对接。建模时对小于0.1mm的微小工艺倒角、合模线等非功能性结构做了简化处理，重点还原各个部件的装配干涉边界、安装配合尺寸，确保模型导入装配体后可以直接用于安装位置的校核，比如在做遥控车型的舵机舱布局设计时，可以直接调用该模型核对舵机与车架、拉杆、电池仓的间隙，避免实际装配时出现零件干涉；在做机器人关节设计时，也可以根据该模型的输出轴高度、安装耳位置来设计对应的连接支架，保证舵机输出轴与关节转动轴线的同轴度，减少额外的传动损耗。外壳的标识区域也按照实物的布局做了对应还原，能够直观区分舵机的型号与参数标识，方便在整机装配的物料清单核对时快速识别部件，整体模型的各个配合面都按照实际装配公差做了预留，比如上下壳的扣合间隙、齿轮组的啮合间隙、输出轴与轴套的配合间隙都参考实物的装配关系做了对应设置，能够直观展示舵机的内部结构布局与外部安装边界，为相关的设备设计、改装、教学演示提供精准的三维参考。
