双级手动液压供油装置结构设计

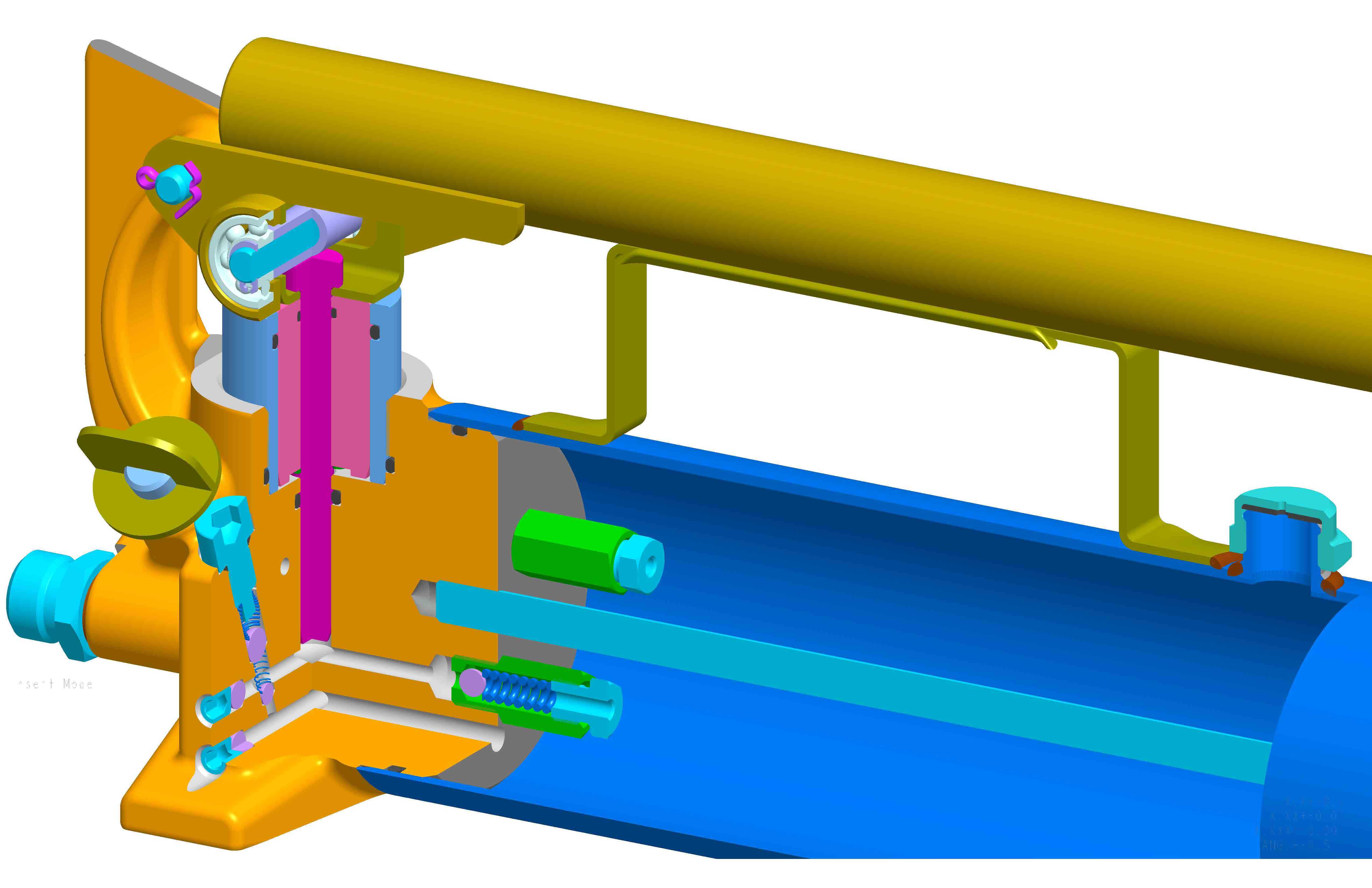

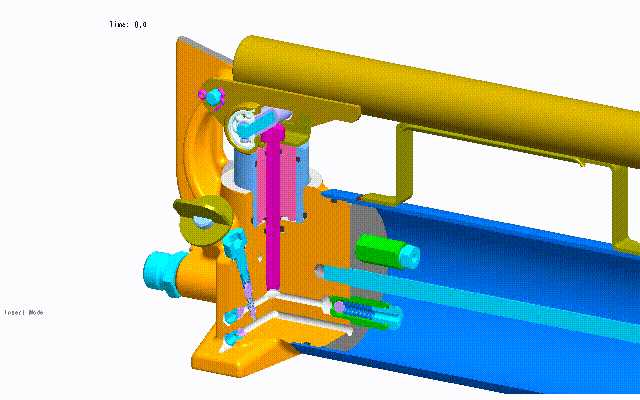

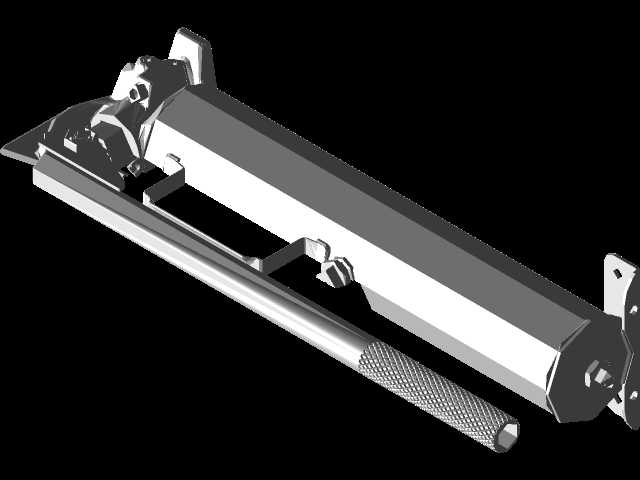

这款二级液压手动泵主要应用在无外接动力源的野外作业场景、应急维修工况以及小型液压机具的配套供能环节，比如户外起重顶升作业、管路应急泄压调试、小型液压工装的夹紧驱动场景中，能够在无电力、无压缩空气的环境下独立提供稳定的高压液压动力输出，适配单作用或者小流量双作用液压执行元件的使用需求。从功能特性来看，该泵采用双级柱塞结构设计，低压大流量级能够在空载或者低压负载阶段快速输出大流量油液，缩短执行元件的空行程耗时，高压小流量级则在负载升高后自动切入，提供更高的输出压力，兼顾作业效率与高压输出能力，同时内置的油路切换结构能够实现两级供油的自动平滑过渡，无需人工手动切换档位，操作时仅需要往复扳动手柄即可完成连续供油，卸压结构集成在泵体侧面，能够在作业完成后快速实现系统泄压，方便管路与执行元件的拆卸。在设计思路上，整体结构采用集成式布局，将储油腔、柱塞副、单向阀组、卸压阀、手柄铰接结构全部整合在一体式泵体基座上，减少了外接管路的数量，降低了油路泄漏的风险，同时各功能部件采用模块化装配设计，柱塞、阀组等易损件均可单独拆卸更换，降低后期维护成本；流道设计上采用了平滑过渡的内部油道，减少油液流动过程中的压力损失与紊流现象，单向阀采用锥面密封结构，保证高压状态下的密封性能，避免内部泄漏导致的压力保压能力不足问题。外形与安装边界方面，该泵整体采用卧式布局，储油筒沿泵体长度方向布置，手柄铰接点位于泵体上部侧方，操作时手柄的摆动范围预留了足够的操作空间，不会与泵体自身结构发生干涉；泵体底部设置有平整的安装基面，带有两个对称的安装固定孔，能够直接通过螺栓固定在作业机架或者移动小车上，安装基面的平面度设计保证了泵工作时的稳定性，不会因为手柄往复施力出现晃动；进出油口采用标准液压管螺纹接口，位置设置在泵体侧方，方便与外部液压管路进行连接，接口位置预留了足够的扳手操作空间，便于现场管路的装拆作业，整体结构紧凑，占用安装空间小，适合在狭小的作业空间内布置使用，同时各运动部件均设置有防尘密封结构，能够适应户外多粉尘的作业环境，避免杂质进入泵体内部磨损柱塞与阀组部件，延长设备的整体使用寿命。
