海水淡化反渗透系统卧式多级高压泵

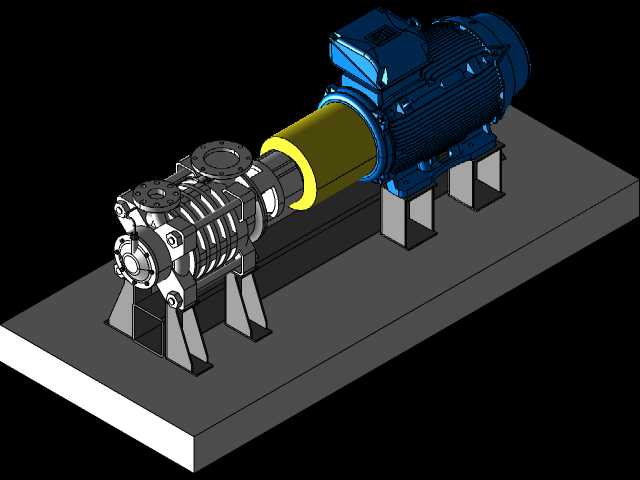

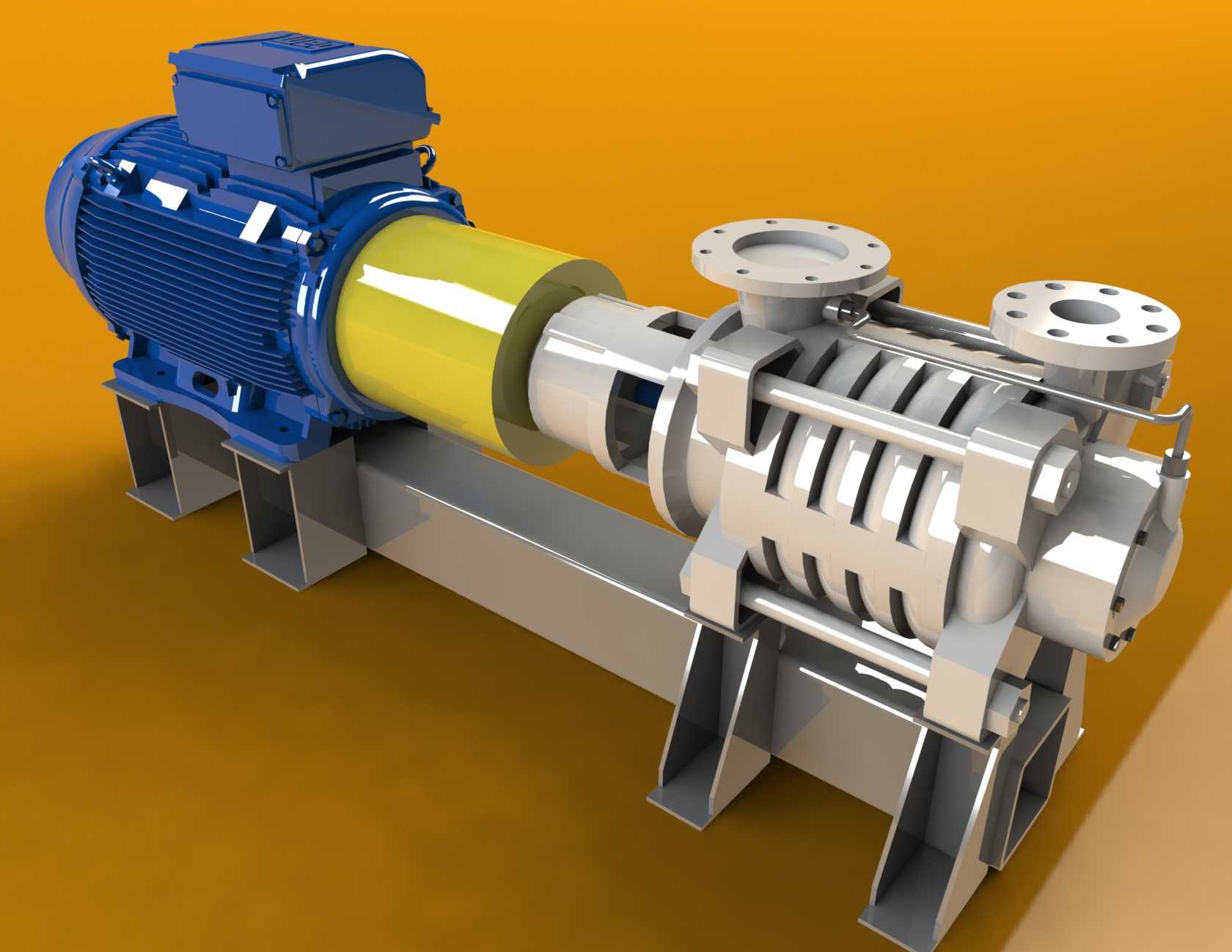

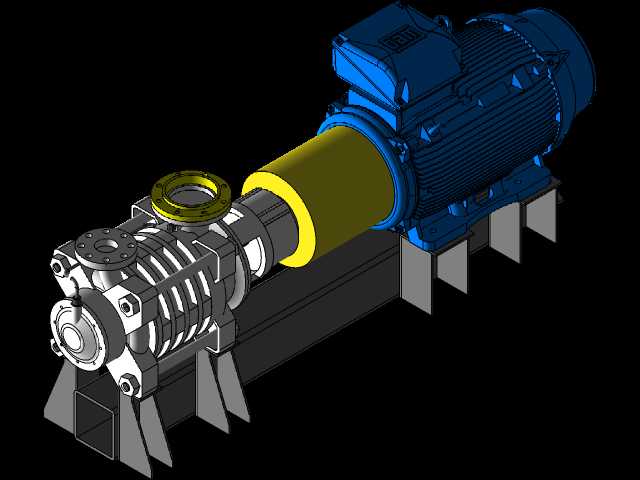

这款高压泵主要面向大型海水淡化反渗透工艺场景设计，是反渗透水处理系统中的核心动力输出设备，在整套海水淡化装置中承担着为进料海水提供足够工作压力的关键作用，能够克服反渗透膜组件的渗透阻力，让海水在额定压力下通过半透膜完成盐分与淡水的分离，保障整套淡化系统的产水效率与运行稳定性，除海水淡化场景外，也可适配高扬程纯水制备、工业高压输水、锅炉高压给水等对输出压力有较高要求的流体输送场景。从功能特性来看，该泵采用多级叶轮串联的结构设计，可通过逐级增压的方式输出稳定的高压流体，相比单级离心泵能够在相对紧凑的体积下实现更高的扬程输出，适配反渗透系统所需的高压工作工况；泵体与驱动电机之间采用联轴器直联的传动结构，搭配中间的防护连接段，既能够保障动力传输的同轴度与传动效率，也可避免运行过程中流体介质向电机侧渗漏，提升设备长期运行的可靠性；泵体两端设置的法兰接口分别对应进水与出水通路，法兰采用标准圆形带螺栓孔的结构设计，可与对应通径的工业管道直接匹配连接，降低现场安装的适配难度。在设计思路上，这款泵的整体结构采用卧式布局，驱动端与泵体端共同安装在一体式焊接成型的钢制机座上，机座通过多个分布的支撑脚与安装基础固定，能够有效抵消设备运行过程中产生的振动，降低运行噪音的同时避免管路连接处因振动出现松动渗漏；泵体的各级叶轮段采用分段式堆叠结构，通过横向的拉紧螺栓完成整体锁紧，既能够保障各级腔体之间的密封性能，也方便后续对叶轮、密封件等易损部件进行拆解维护；电机端采用封闭式风冷电机结构，可适配海边高湿度、高盐雾的使用环境，降低环境因素对电机使用寿命的影响。从安装边界来看，该泵整体沿轴向呈长条形布局，机座底部的安装孔位按照统一的间距标准排布，安装时需要预留足够的轴向操作空间，方便后期对泵体端进行拆解检修；泵体的进出水口分别位于泵体上部的两个法兰位置，安装时需要匹配对应通径的管道并做好法兰密封，同时需要在进出口管路设置对应的支撑结构，避免管路重量直接作用在泵体法兰上造成结构变形；设备整体的重心位于机座中部位置，安装时需要保障基础平面的水平度，避免因基础倾斜导致泵轴与电机轴不同心，进而引发运行振动过大、轴承磨损加速等问题。
