径向耐震不锈钢压力表三维数模设计

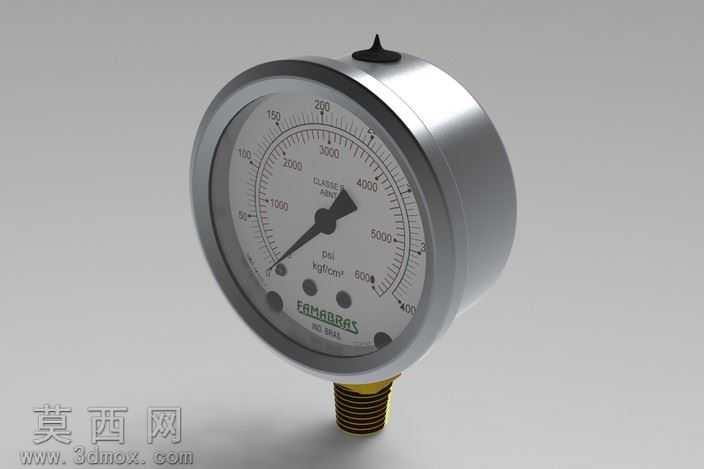

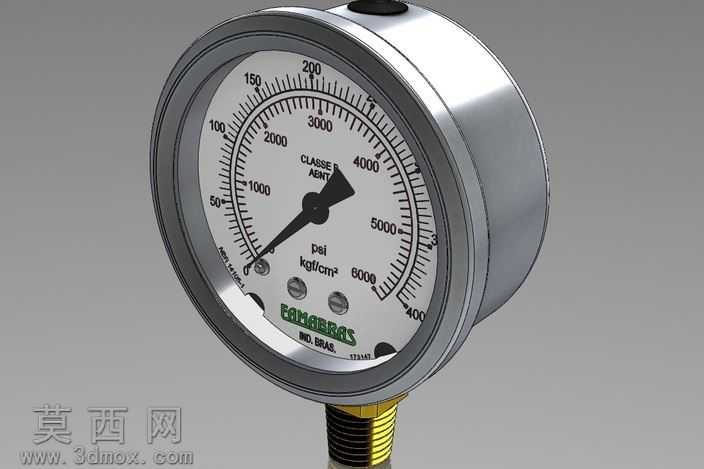

本作品为工业径向耐震压力表的三维参数化建模成果，建模过程以真实工业压力表的实物测绘尺寸为基准，在SolidWorks环境下完成全结构的特征化搭建，整体建模逻辑遵循从基础基准到细节特征的递进流程。首先建立表盘中心轴、安装螺纹轴、表壳外轮廓三个核心基准面与基准轴，通过旋转凸台特征生成表壳的不锈钢主体结构，精准还原62毫米直径的圆形表壳轮廓、顶部的橡胶防溅注油塞结构，以及底部1/4规格的外螺纹连接接头，接头处的螺纹特征采用螺旋线扫描方式生成，还原真实螺纹的牙距与牙型细节，保证后续装配场景下的尺寸匹配度。表盘部分采用多草图叠加的建模方式，先通过拉伸生成乳白色的表盘基底，再通过包覆特征将双刻度线、压力数值标识、品牌标识精准映射到表盘曲面，还原0-400公斤每平方厘米、0-6000psi双量程的刻度排布，指针部分采用薄壁拉伸加圆角处理，还原黑色金属指针的锥度造型与尖端指示结构，指针中心的固定轴采用小尺寸凸台加倒角处理，还原真实仪表的装配细节。表蒙部分采用透明聚碳酸酯材质的薄壁旋转特征，设置1.2毫米的均匀壁厚，边缘与表壳的卡槽结构做精准的配合间隙设计，还原真实压力表的密封装配结构。内部结构层面，建模时还原了弹簧管、传动齿轮组的简化示意结构，保证模型在做剖面展示时能够呈现压力表的核心工作原理结构。材质渲染阶段，表壳赋予拉丝不锈钢材质，调整金属粗糙度与反射参数，还原不锈钢哑光金属的质感；底部螺纹接头做黄铜材质的材质赋值，调整金属色泽与氧化质感；表盘赋予哑光乳白色塑料材质，刻度标识做深灰色印刷质感处理，指针做黑色哑光烤漆材质，表蒙赋予高透明PC材质，调整折射与反射参数，还原玻璃质感的通透效果；顶部注油塞赋予黑色丁腈橡胶材质，调整橡胶的哑光粗糙度与微弱反光特性。整体模型完成后做全局干涉检查，确保各个部件之间无结构冲突，所有特征均保留可编辑参数，可根据不同量程、不同安装规格的需求快速修改表壳直径、螺纹规格、刻度范围等参数，适配不同的工业管路压力检测场景的设计展示需求，模型同时导出STEP通用格式，可兼容多款主流三维软件打开使用，能够用于工业产品展示、管路装配模拟、教学演示等多个场景。
