260吨四柱式液压机机身结构设计

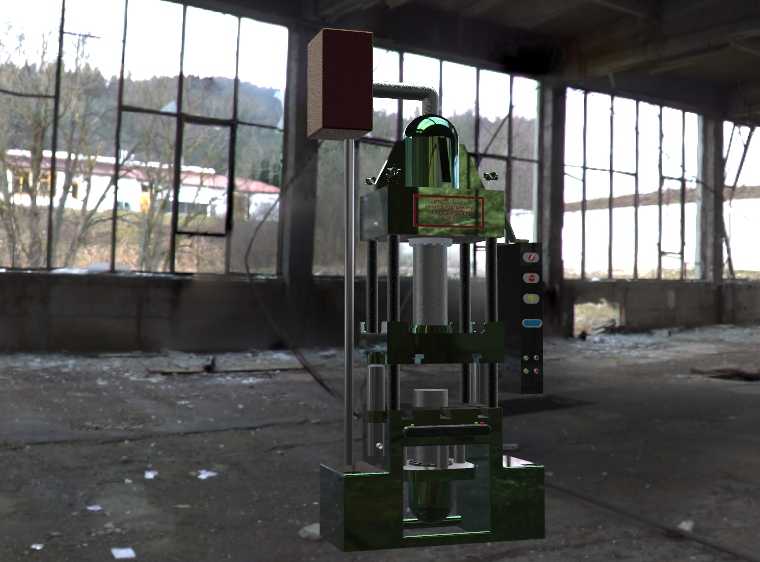

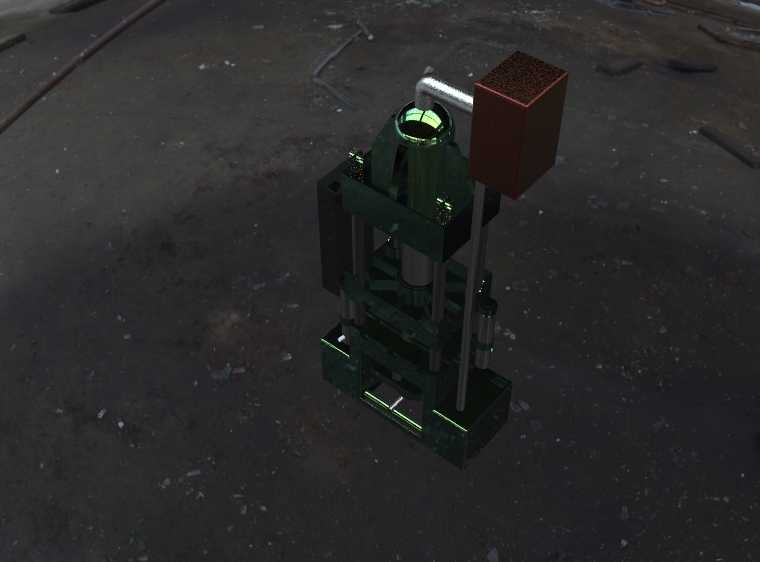

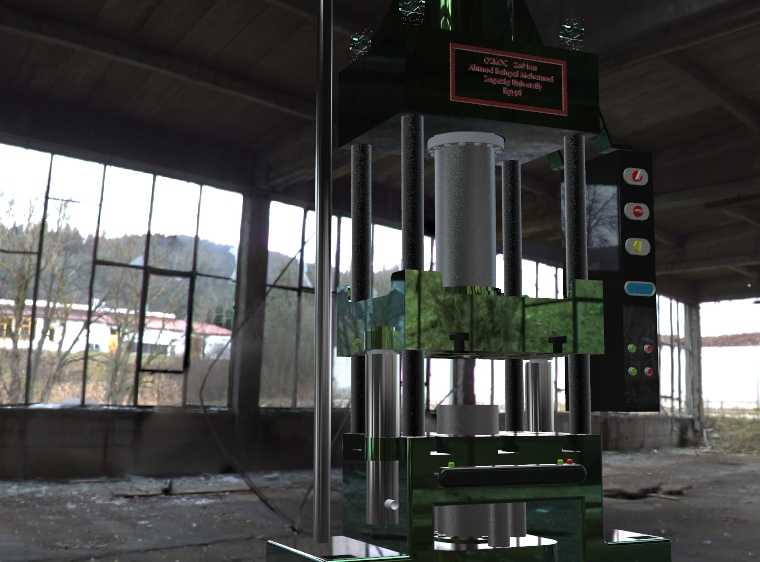

这款四柱式液压机机身结构，主要面向金属冲压成型、非金属复合材料模压、零部件压装装配等工业生产场景，在五金制品加工、汽车零部件制造、家电配件生产、橡塑制品成型等领域都有广泛的应用空间，能够为各类需要大吨位垂直施压的加工工序提供稳定的刚性承载基础。作为液压机的核心承载构件，机身的设计直接决定了整台设备的运行精度、负载能力与使用寿命，该结构采用经典的四柱导向布局，四根高强度立柱贯穿上横梁、活动滑块与下工作台，通过锁紧螺母实现各部件的刚性连接，整体受力均匀，能够有效抵消大吨位施压过程中产生的偏载力矩，避免滑块运行过程中出现倾斜卡滞的问题。从功能特性来看，该机身可适配260吨公称压力的液压驱动系统，配套的滑块最大行程可达530毫米，能够满足不同高度模具的安装与开合模需求，工作台面适配的模组直径最大为300毫米，既可以完成小型精密零件的压装作业，也能支撑中小型模具完成冲压、压制成型工序。设计过程中重点考量了受力分布的合理性，上横梁位置预留了主油缸的安装定位接口，内部做了加强筋布局优化，能够将主油缸输出的压制力均匀分散到四根立柱上，避免局部应力集中导致的结构变形；下工作台做了平整化处理，预留了标准的T型槽安装位，方便不同规格模具的快速装夹固定，同时工作台底部设计了地脚连接结构，能够与车间混凝土地基牢固连接，降低设备满负载运行时的振动幅度，提升加工过程的稳定性。机身侧面预留了液压管路、电气控制箱的安装位置，侧置的操控面板支架符合人体工程学设计，操作人员站在设备侧方即可完成行程调节、压力设定与启停操作，无需探身到施压区域，有效保障操作安全。从安装边界来看，该机身整体为立式落地结构，安装时需要预留足够的上部空间满足油缸检修与模具吊装需求，侧方需要预留液压站、电控柜的摆放位置，前后方向预留工件上下料的操作空间，四根立柱的导向面做了高精度加工处理，装配后能够保证滑块运行的垂直度偏差控制在合理范围内，保障压制工件的尺寸精度与成型一致性。整体结构摒弃了冗余的设计，在保证结构强度与刚性的前提下尽可能控制自身重量，降低生产制造成本，同时各连接部位都做了可拆卸设计，方便后期的部件检修、导向副磨损后的调整与维护，能够适配长期高频次的工业生产作业需求，为各类压制作业提供稳定可靠的设备承载基础。
