自启动低风速垂直轴扭曲风轮结构设计

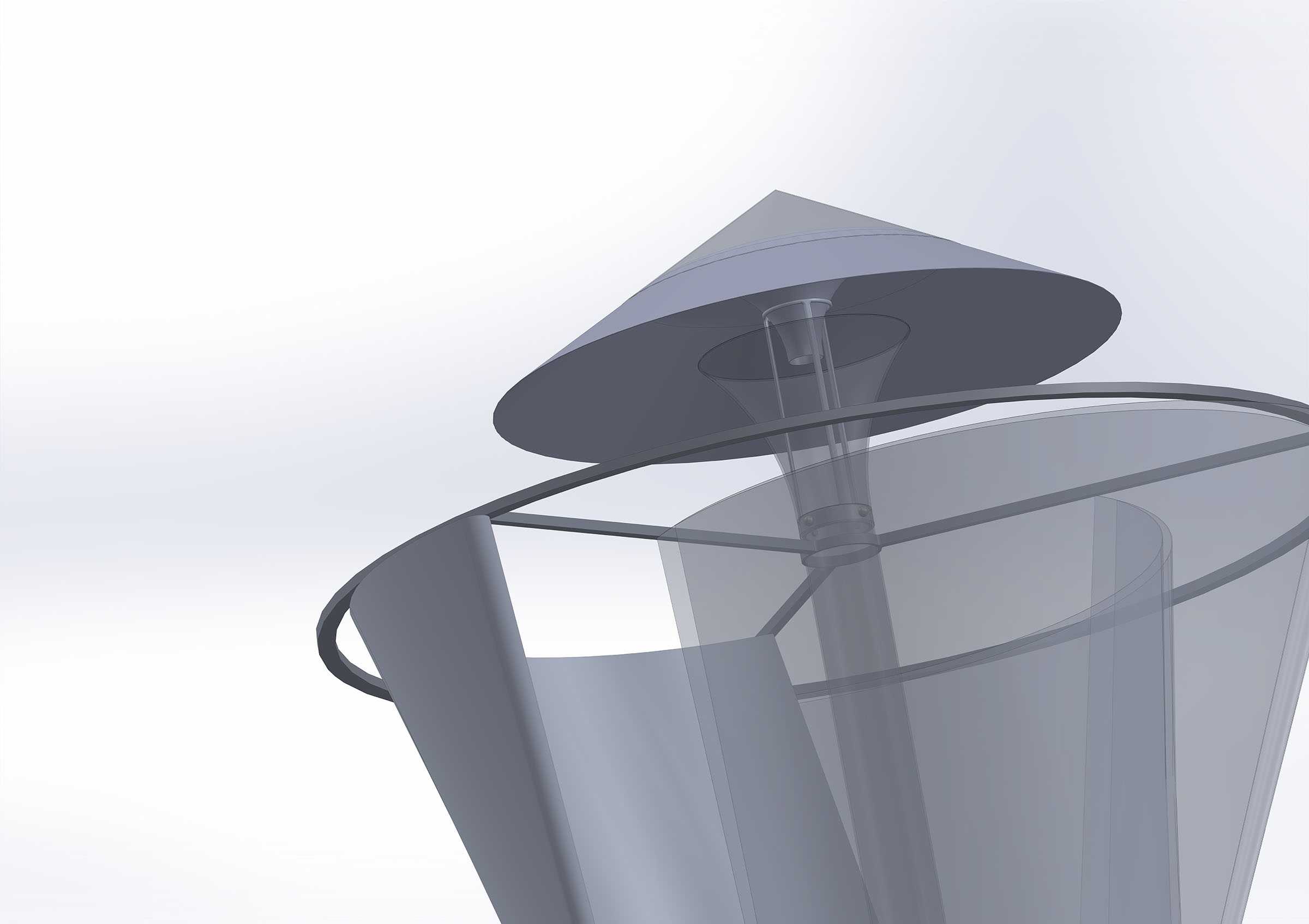

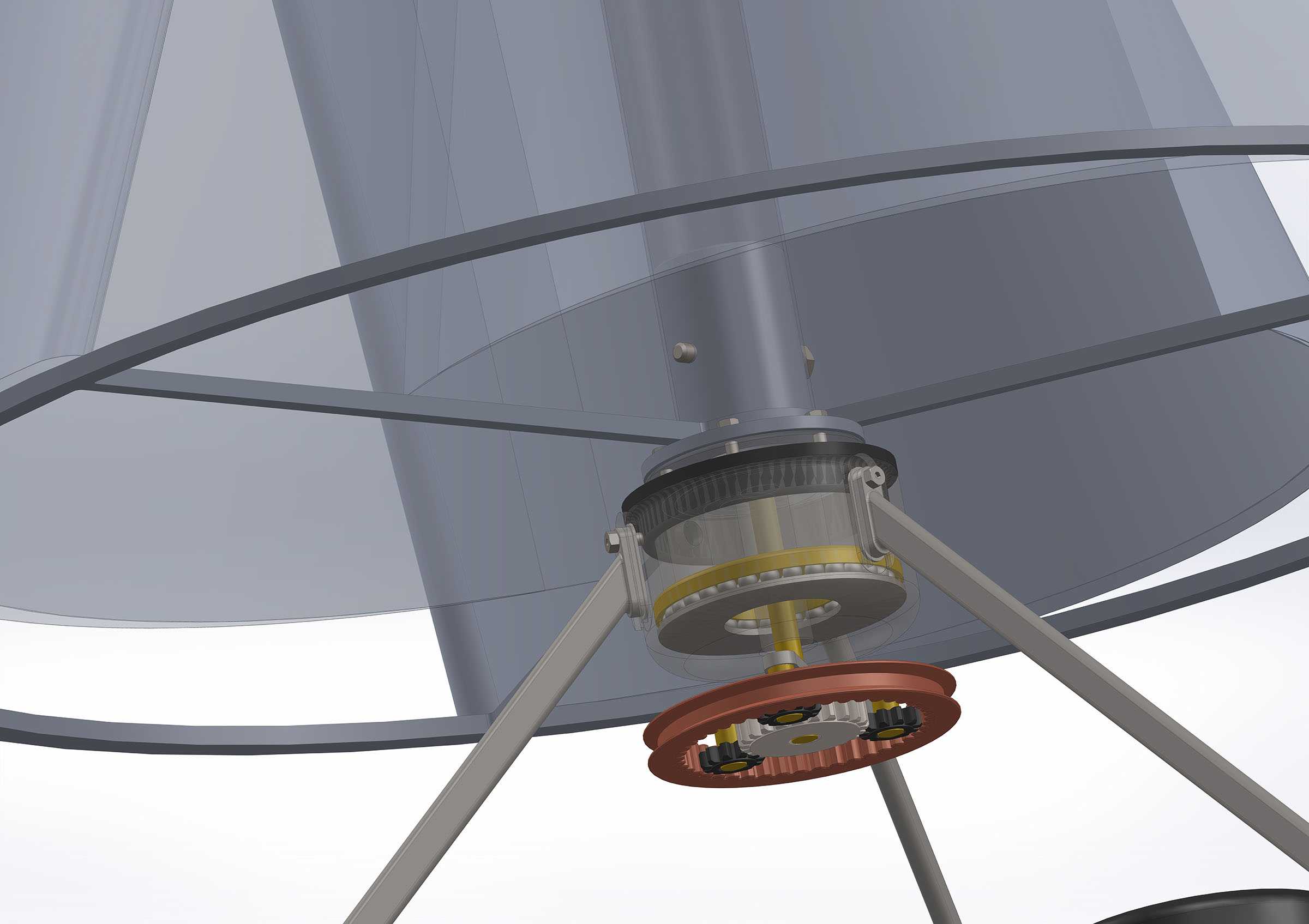

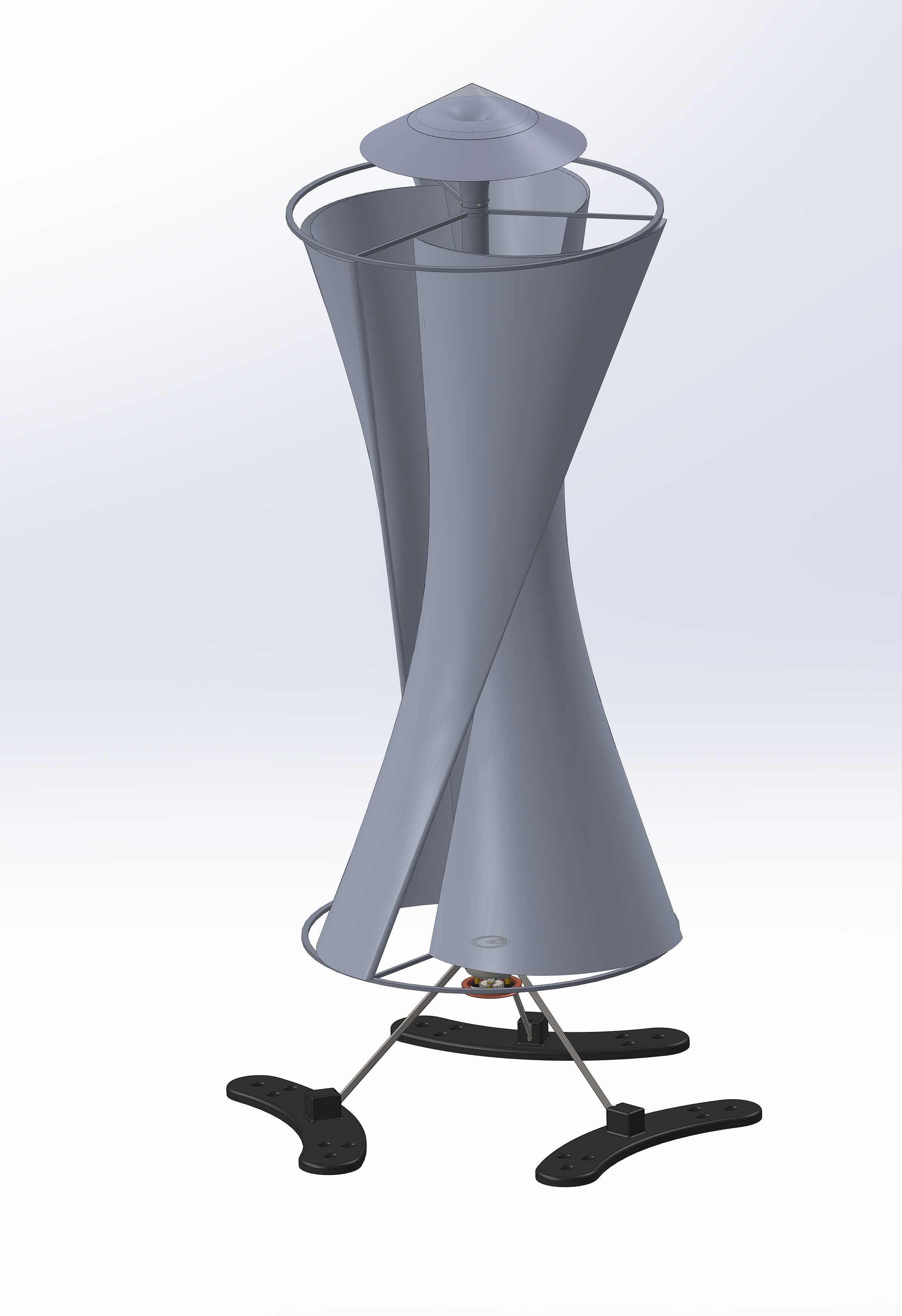

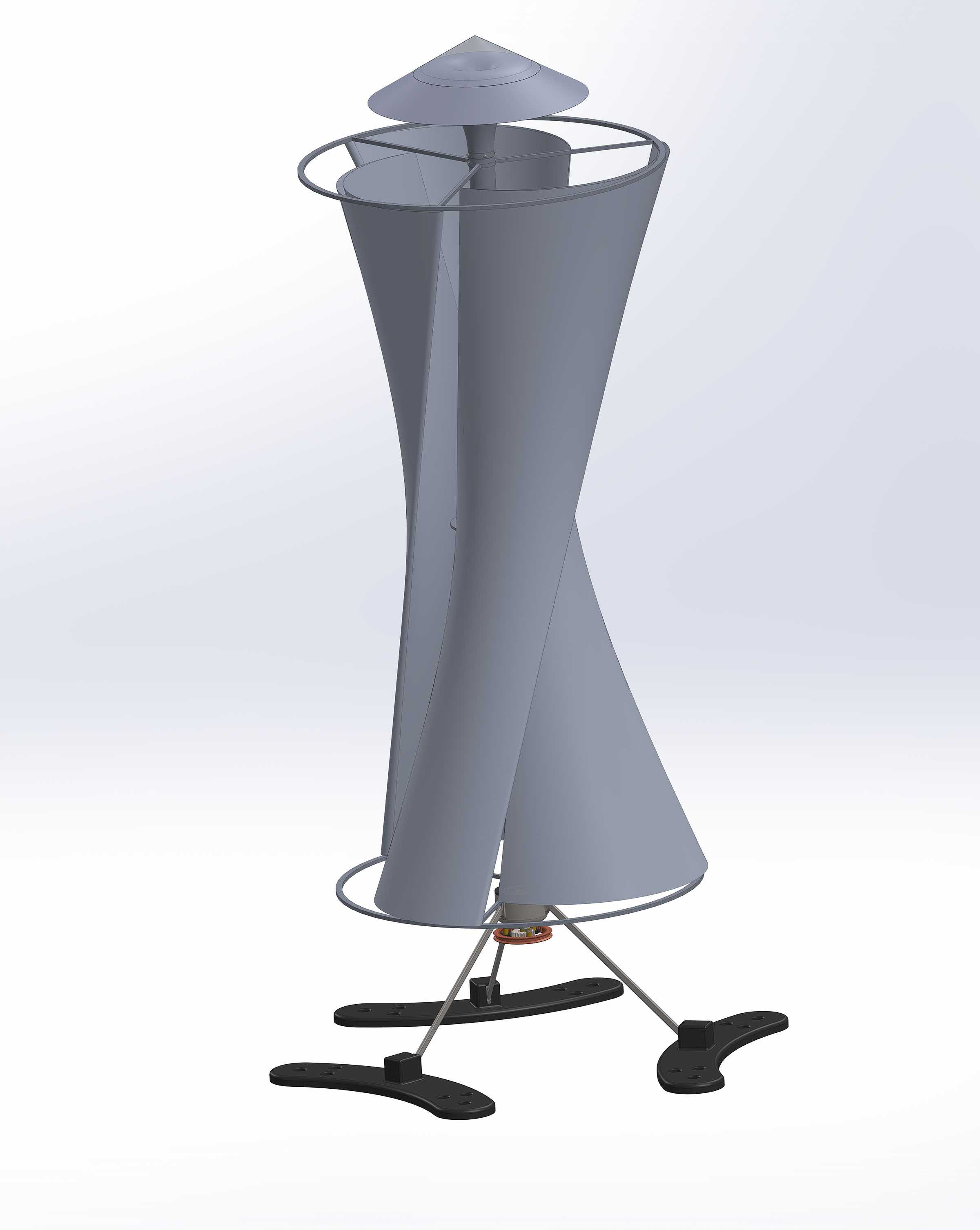

这款垂直轴扭曲风轮主要面向分布式离网供能场景设计，可适配偏远散户居住点、野外监测站点、小型农牧场灌溉配套、景区景观供能等低风速区域的用电需求，无需搭建高耸的水平轴风机塔架，对安装场地的空域要求更低，运维难度远低于传统水平轴风力发电设备。设备核心用途是将低流速风能转化为旋转机械能，输出端可直连小型离心水泵完成农牧区低扬程提水作业，也可搭配低速永磁发电机完成整流稳压后为蓄电池组充电，为照明、小型传感设备、通讯中继装置提供稳定的低压直流供电，额定工况下可实现约一千瓦的功率输出，适配多数小型离网用电场景的负载需求。产品功能特性上，采用三叶片扭曲螺旋构型，区别于传统半圆筒形萨沃纽斯风轮，扭曲曲面可让来流在叶片表面形成更连续的压力差，有效降低风轮的启动风速阈值，在每秒两米左右的微风条件下即可自主启动旋转，无需额外的启动助力装置；上下两端设置环形导流护圈，既可以约束叶片边缘的气流绕流损失，提升风能捕获效率，也能避免叶片旋转过程中出现形变剐蹭，提升运行稳定性；三片叶片沿中心转轴周向均布，旋转过程中质心始终与转轴重合，运行振动幅度小，对支撑结构的强度要求更低。设计思路上，整体采用中心转轴承载+三脚支架落地的构型，中心转轴上下端设置径向支撑环固定叶片端部，避免长叶片在强风下出现悬臂形变；叶片曲面采用连续变扭角设计，从叶片顶端到底端扭角均匀过渡，让不同高度来流都能对叶片形成有效推力，消除传统萨沃纽斯风轮在特定风向角度下的扭矩死区；底部三脚支架采用辐射式布局，每个支脚末端设置加宽的支撑脚垫，可直接固定在水泥基座、硬质地面甚至平整屋顶上，无需复杂的地锚结构。外形尺寸与安装边界方面，风轮整体旋转直径控制在一米八范围内，整体高度约两米二，三脚支架展开后最大占地直径约两米，安装时仅需预留直径两米五的无遮挡空域，周边障碍物高度不超过风轮整体高度的三分之一即可保证来流稳定，设备总重量控制在合理范围，单人即可完成组装与架设作业，适配各类零散小型供能场景的快速部署需求。
