内置管道式水力发电水轮机结构设计

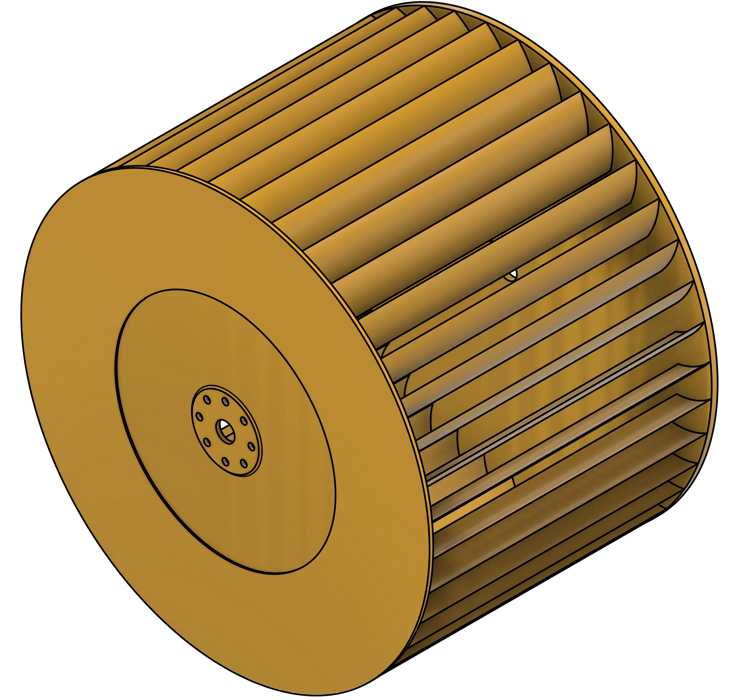

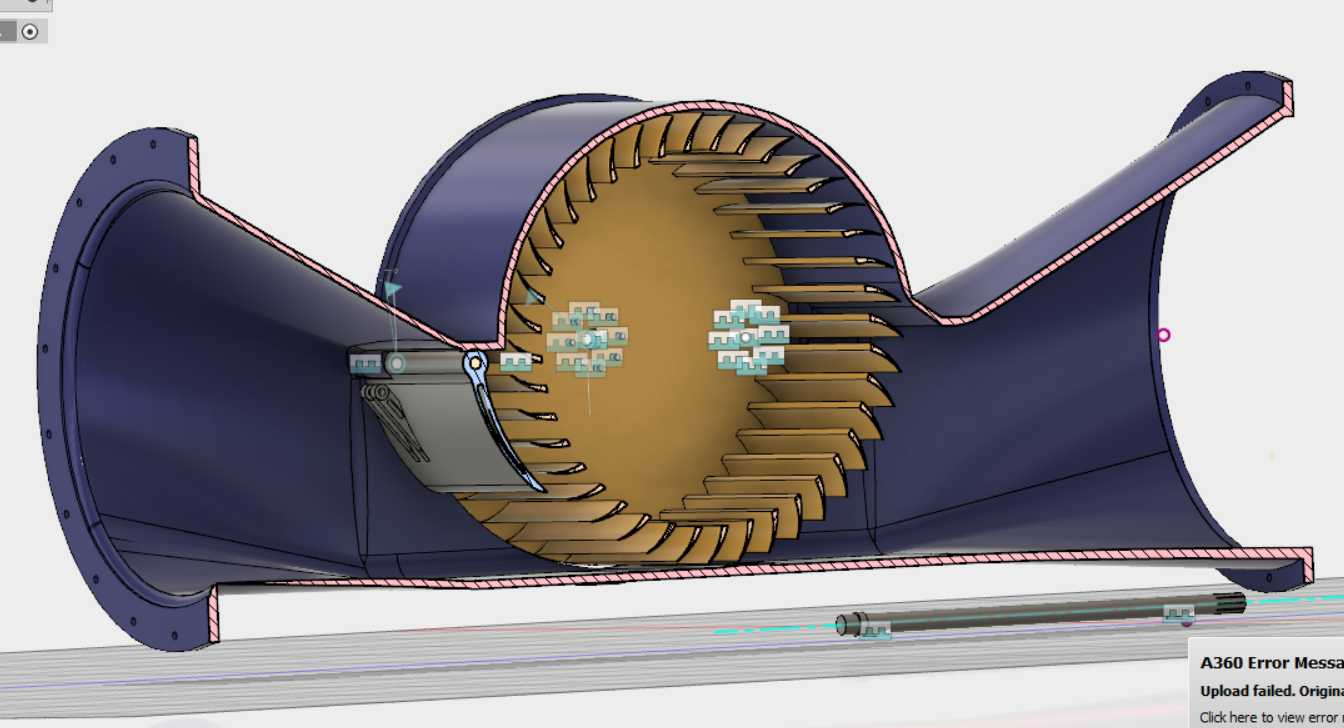

这款内置式水轮机主要面向城镇供水干管、山区引水渠、工业循环水管道等有稳定水流压差的应用场景，区别于传统开敞式水轮发电机组，它无需单独修建厂房、拦水坝等大型配套水工设施，可直接集成在现有输水管道的管段中间，在不影响原有管路输水功能的前提下，回收管内水流富余的压能与动能转化为电能，产出的电能可直接供给管网上的压力监测传感器、流量计量设备、远程通讯模块、管道阴极保护装置等低功耗管网附属设施使用，也可通过储能模块存储后供周边小型用电负载使用，大幅降低偏远管段外接供电线路的铺设成本与后期运维难度。设备整体采用两端带法兰的直通式筒体结构，进出口为渐变扩缩的流道设计，可最大程度降低水流经过设备时的局部水头损失，避免对原有管路输水效率造成明显影响；核心转轮采用冲击式与轴流式结合的曲面叶片设计，叶片沿轮毂周向均匀排布，曲面弧度经过流场仿真反复优化，可适配管道内0.3m/s到3m/s的常见水流流速区间，在低流速工况下也能获得足够的启动扭矩，水流进入筒体后沿导向段平顺冲击叶片，推动转轮带动同轴的发电模块转动完成能量转换，做功后的水流可平顺汇入下游管段，不会产生明显的紊流与振动。设计过程中充分考虑了现有管道的安装边界条件，设备整体外径与同公称直径的标准管道法兰尺寸完全匹配，安装时只需替换对应长度的原有管段，通过两端法兰与上下游管道对接即可完成固定，无需对原有管路做大规模改造；筒体内部的发电模块采用全密封防水结构，转动部件与固定流道之间设置了耐磨密封件，可长期在带压水流环境下稳定运行，转轮与筒体内壁之间预留了均匀的间隙，可适配输水过程中携带的少量泥沙杂质，避免卡滞故障；设备整体轴向长度控制在同管径管道3倍公称直径范围内，可适应直埋、架空、管廊内等多种管道安装场景，无需额外预留过大的安装操作空间。
