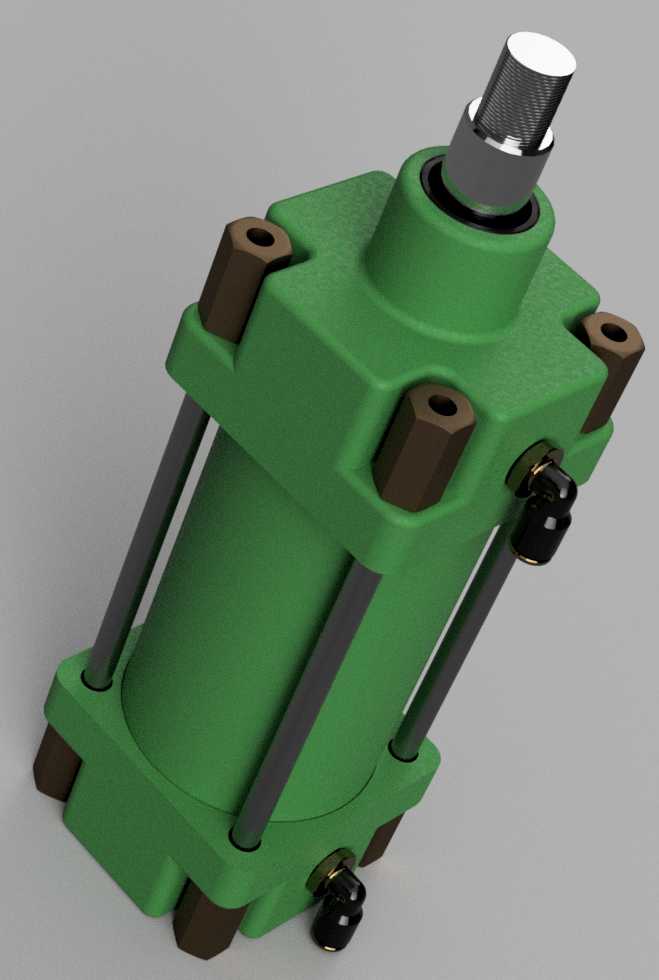

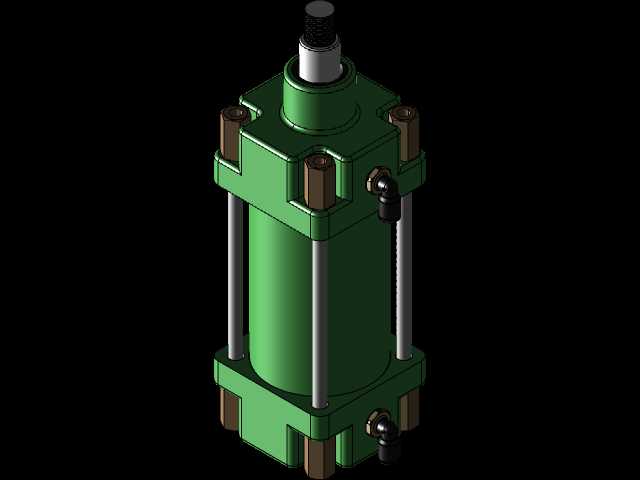

薄型轴向进气双作用气缸剖视结构设计

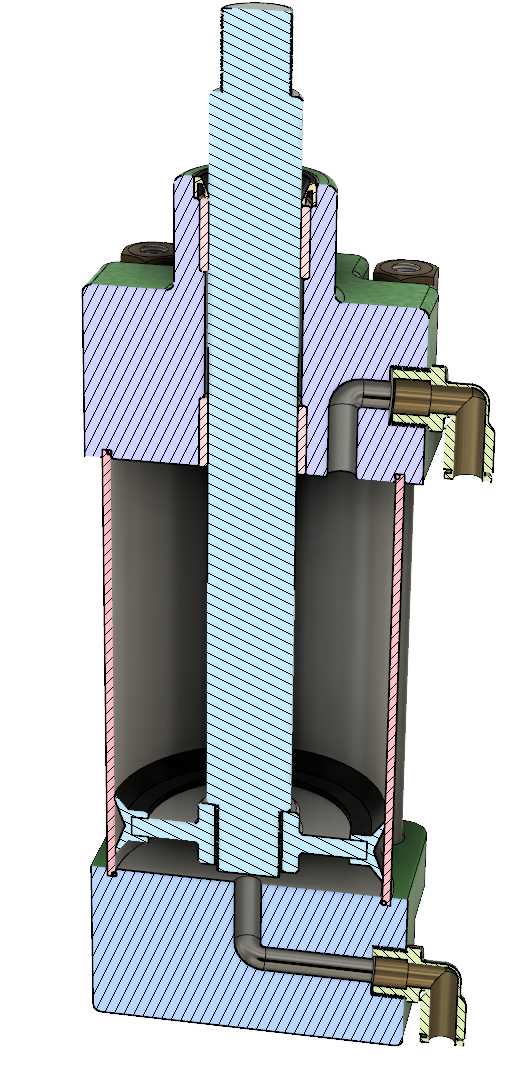

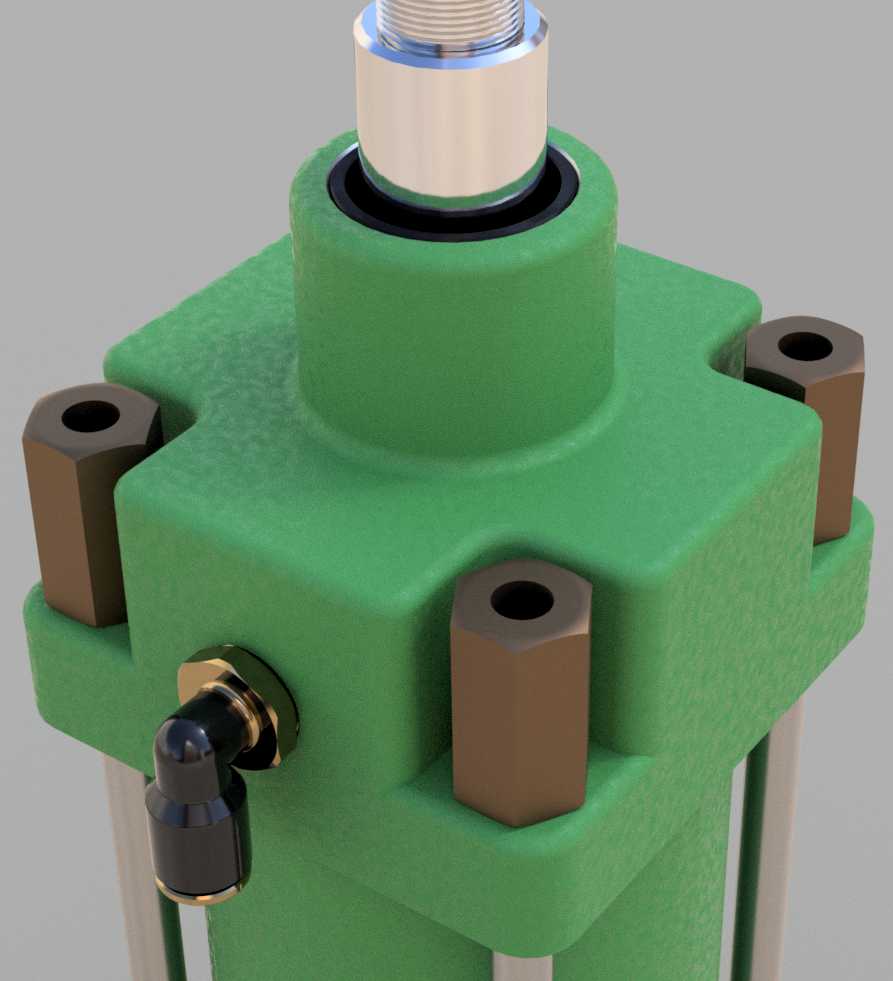

这款气缸是气压传动系统中的核心执行元件，广泛应用于自动化装配生产线、轻工包装设备、电子加工治具、木工机械、纺织机械等需要直线往复驱动的工业场景中，可将压缩空气的压力能转换为机械能，驱动负载完成直线推拉、压紧、顶升、分度移位等作业动作，相比液压驱动元件具备响应速度快、介质清洁无泄漏、维护成本低、工况适应性强的优势，在无防爆要求的通用自动化场景中普及率极高。该款气缸采用薄型紧凑化结构设计，轴向尺寸远小于标准拉杆气缸，能够适配安装空间局促的密集排布工位，缸体采用方形一体式成型结构，无需额外拉杆锁紧，缸筒内壁做高精度珩磨处理，表面粗糙度控制在合理区间，可降低活塞往复运动的摩擦阻力，同时提升密封件的使用寿命。从剖视结构可以看到，产品采用双作用气路设计，上下气路分别从缸体侧部的轴向通道接入，无需在缸盖位置布置外接气管，进一步压缩了安装所需的空间边界，活塞组件采用双向密封圈搭配导向环的结构，导向环采用低摩擦耐磨复合材料，可承受一定的侧向负载，避免活塞运动过程中出现偏磨卡顿，活塞与活塞杆采用一体式连接结构，同轴度精度高，往复运动过程中无窜动间隙，输出力稳定。上下端盖与缸体之间采用端面静密封结构，密封件嵌入端盖的密封槽内，装配后无外露缝隙，可避免压缩空气泄漏，端盖位置设置有缓冲结构，活塞运动到行程端点时可通过气垫缓冲降低冲击噪音，减少端点碰撞对设备精度的损伤。安装边界上，该款气缸的缸体端面预留有标准安装孔位，支持直接本体安装、法兰安装、脚架安装等多种固定方式，活塞杆端部可根据负载需求搭配外螺纹、内螺纹、浮动接头等连接结构，适配不同的工装连接需求，气路接口采用标准管螺纹规格，可与常规气动接头直接匹配，无需额外定制转接件。设计过程中充分考虑了通用工况的使用需求，所有密封件、导向件均采用行业通用规格，后期维护更换配件成本低，整体结构无冗余设计，零件加工工艺性好，缸体、端盖等结构件均可采用常规数控加工工艺完成量产，加工精度容易保证，装配流程简单，适合批量生产应用。
