蒸汽水冷用管壳式换热冷凝设备结构

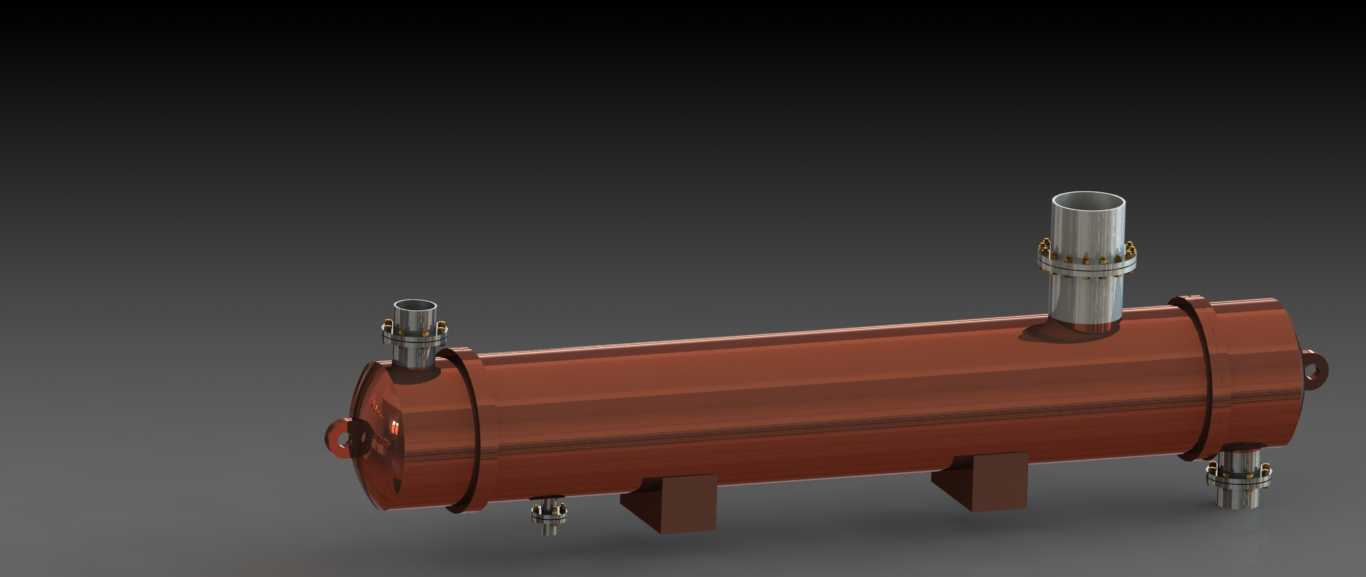

该换热冷凝设备主要面向工业热力系统、化工生产工段、集中供汽配套场景以及暖通空调冷凝回收环节设计，核心作用是实现不同压力等级流体间的热量传递，将低压侧蒸汽携带的汽化潜热传递给高压侧冷却水，完成蒸汽的相变冷凝过程，同时将冷却水侧的热量带出系统，实现余热回收或者工艺介质的温度调控需求，在化工精馏塔顶冷凝、电厂抽汽回热、工业蒸汽系统疏水回收、制冷机组冷凝段等场景都有广泛的适配性。设备采用管壳式结构的核心设计思路，将低压蒸汽走壳程、高压冷却水走管程，匹配两侧流体的压力特性与换热需求：壳程大流通截面适配低压蒸汽比容大、流速低的流动特点，减少流动阻力损失，避免蒸汽侧压损过大影响上游工艺压力稳定；管程小通径多管组的结构适配高压冷却水的承压需求，在21bar的工作水压下保证结构强度可靠，同时高流速的管内水流可以强化管内壁对流换热系数，减少管壁结垢倾向，提升长期运行的换热效率。设备整体采用卧式布置结构，壳体为圆柱形承压筒体，两端设置管板与管箱结构，壳程设置蒸汽入口、冷凝水出口以及不凝气排出口，管程设置冷却水进出口，安装时需要预留两端管箱的抽芯检修空间，筒体底部设置鞍式支座作为安装支撑，支座间距根据筒体长度匹配挠度控制要求，保证设备运行时的结构稳定性，避免管路接口承受额外应力。设计过程中针对两侧流体的换热系数差异，在壳程设置折流板结构，引导壳程蒸汽横向冲刷换热管束，提升壳程侧的换热效率，缩小两侧换热热阻的差值，让整体换热系数达到最优区间；折流板的切口尺寸与间距经过匹配计算，既保证蒸汽流动的扰动效果，又控制壳程的流动阻力在合理范围，避免蒸汽输送能耗过高。换热管束采用正三角形排布，在相同筒体直径下最大化布置换热面积，提升单位体积设备的换热能力，减少设备整体占地面积与材料消耗；管板与换热管采用强度胀加密封焊的连接结构，适配两侧流体的压力差与温度差，避免运行过程中出现接口渗漏导致两种流体串流的问题，保证设备运行的可靠性。设备的接口尺寸与公称压力匹配常规工业管路的配套标准，可以直接和同压力等级的工业管路、阀门组件对接安装，不需要额外定制转接构件，降低现场安装的配套成本；壳体外部预留保温层安装空间，用户可以根据现场的热损控制要求加装保温结构，减少设备向环境的散热量，提升整体系统的能源利用效率。
