工业容器用玻璃板液位观测装置结构设计

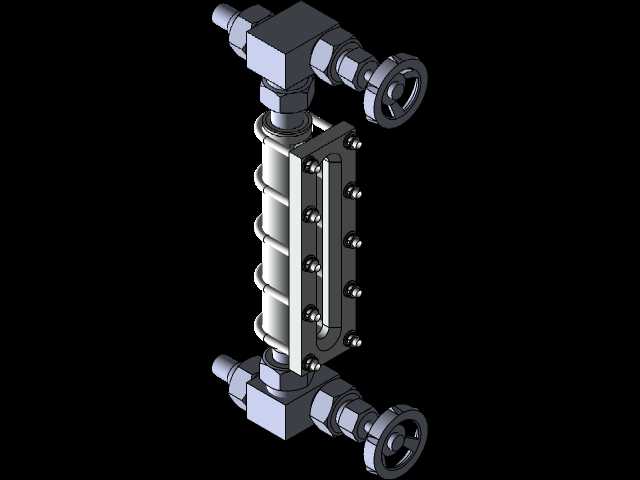

该液位观测装置主要应用于石油化工、电力冶金、食品制药等行业的承压储液容器、反应罐体、锅炉汽包等设备上，作为现场直读式液位检测部件，帮助运维人员直观掌握容器内部的介质液位高度，避免出现满溢、抽空、液位异常引发的生产安全事故，是常压及承压储液设备必备的现场观测类配套部件。装置整体采用上下对称式结构布局，上下两端分别设置带手轮的截止控制阀组，可在液位计玻璃板出现污损、渗漏时，无需排空容器内部介质即可切断上下连通通道，快速完成检修或部件更换，大幅降低运维过程的停产成本与操作风险。中间观测段采用多螺栓紧固的框式夹持结构，将耐高温高压的硼硅玻璃板牢牢压紧在密封基座上，密封面采用耐介质腐蚀的密封垫片，可适配水、蒸汽、油品、弱腐蚀性化工介质等多种流体工况，玻璃板外侧设置防护边框，避免外力冲击造成玻璃板碎裂，同时预留清晰的观测视野，可直接读取容器内的真实液位高度。上下连接端采用标准外螺纹连接结构，可直接与容器侧壁预设的液位计接口对接，安装时需保证装置整体垂直于水平面，确保上下连通管路无弯折堵塞，让介质可以顺畅进入液位计观测腔，保证液位显示与容器内部实际液位完全一致。设计过程中充分考虑现场工况的适配性，阀体流道做了平滑过渡处理，减少介质流动阻力，避免杂质在阀腔内部堆积卡涩阀瓣；手轮采用防滑轮辐结构，操作人员无需额外工具即可手动完成阀门的启闭操作，紧固螺栓采用均匀排布设计，保证玻璃板受力均匀，避免局部应力集中导致玻璃板受压碎裂，整体结构兼顾密封可靠性、操作便捷性与观测清晰度，可适配不同压力等级的工业储液容器使用，安装边界可根据容器接口间距调整连接段长度，适配不同量程的液位观测需求。
