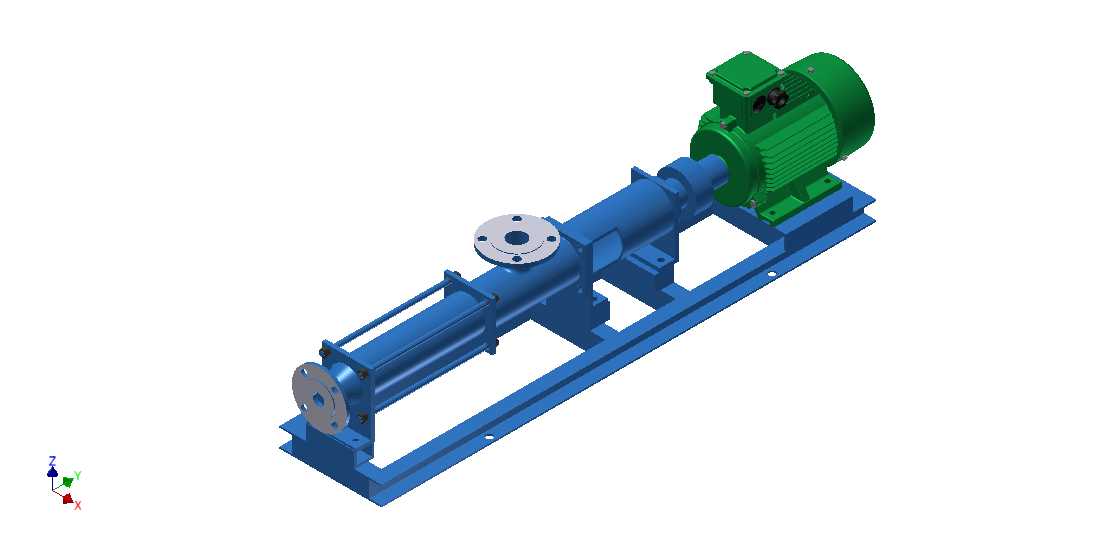

单螺杆输送泵工业级三维设计

这款单螺杆输送泵的三维设计，围绕低剪切流体输送的核心需求展开，可适配水、乳化液等低粘度至中高粘度介质的输送场景，广泛应用于水处理、日化生产、食品加工、轻工制造等领域的流体转运环节，能够在输送过程中保持介质物性稳定，避免对剪切敏感的乳化类介质产生破乳、分层问题。从功能特性来看，该泵采用容积式工作原理，依靠螺杆与衬套之间形成的密闭腔室沿轴向推移实现介质输送，运行过程中流量稳定无脉动，自吸能力优异，无需额外灌泵即可完成低位介质的抽吸作业，同时可适配含微小软颗粒的介质输送，不会出现叶轮式泵常见的颗粒卡滞、叶轮磨损过快的问题。设计过程中优先考虑了安装与运维的便捷性，整体采用卧式底脚安装结构，一体化焊接的钢制底座将驱动端与泵体端刚性连接，既保证了运行过程中的同轴度，降低振动与噪音，也明确了安装边界：底座预留的地脚螺栓孔位可直接匹配常规工业混凝土基础的安装尺寸，进出口法兰采用标准圆形法兰结构，法兰端面的螺栓孔分布、密封面尺寸均符合通用管路连接标准，可直接对接同通径的工业管路，无需额外制作转接件。驱动端采用标准卧式电机直连结构，通过联轴器与泵轴连接，省去了中间减速环节，传动效率更高，电机的安装尺寸符合通用工业电机的安装规范，后期运维更换时无需重新调整安装位。泵体的进料端与出料端分别布置在泵体的首尾两端，轴向的流道设计减少了介质的转向阻力，泵体外部的支撑筋结构既提升了长泵筒的结构刚性，避免长周期运行出现泵筒变形，也为管路安装时的承重提供了支撑点。整体外形布局紧凑，驱动端与泵体端的重心均落在底座支撑范围内，安装后不会出现偏载问题，预留的运维空间可满足日常更换密封件、检修螺杆衬套的操作需求，无需拆解整体管路即可完成常规维护作业。
