差速器传动组件爆炸视图结构设计

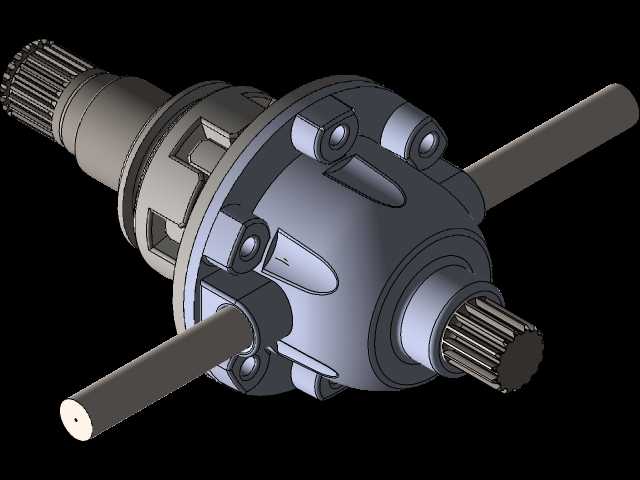

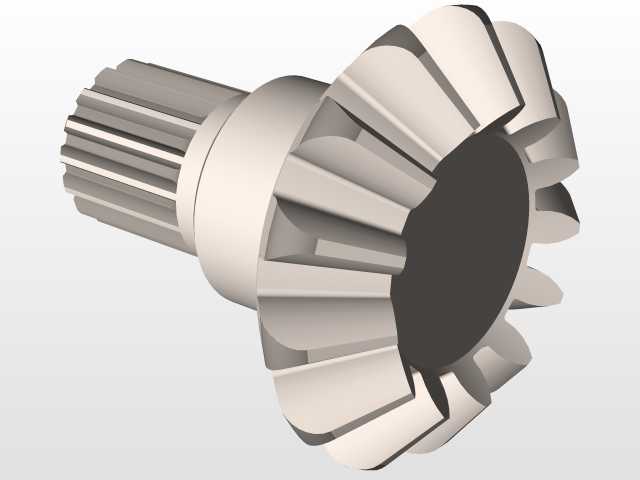

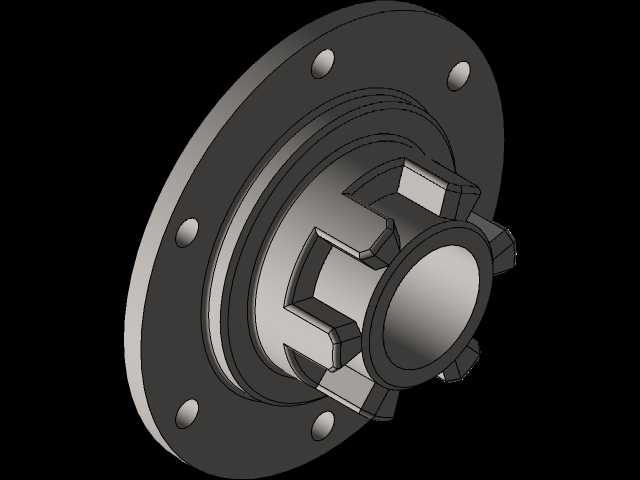

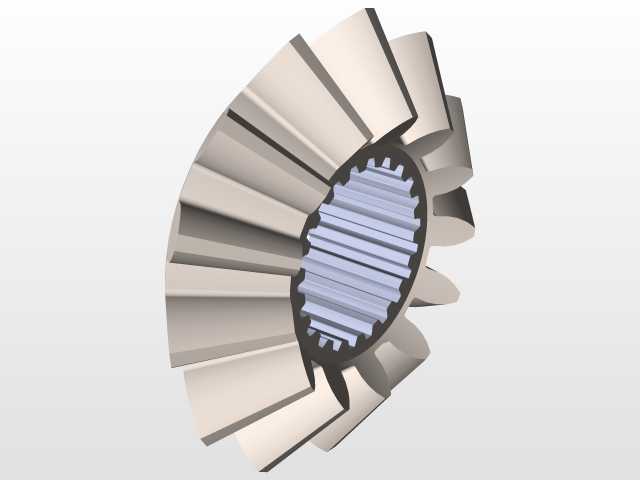

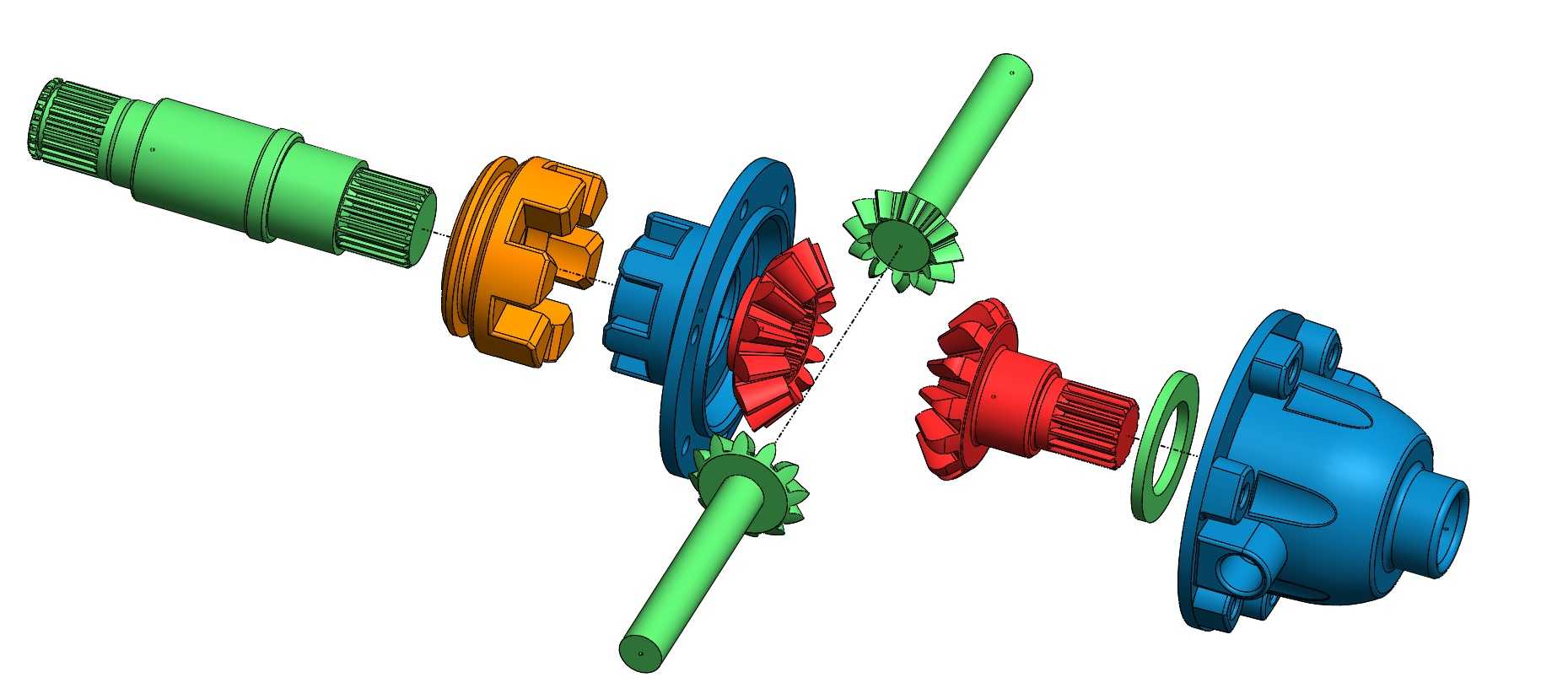

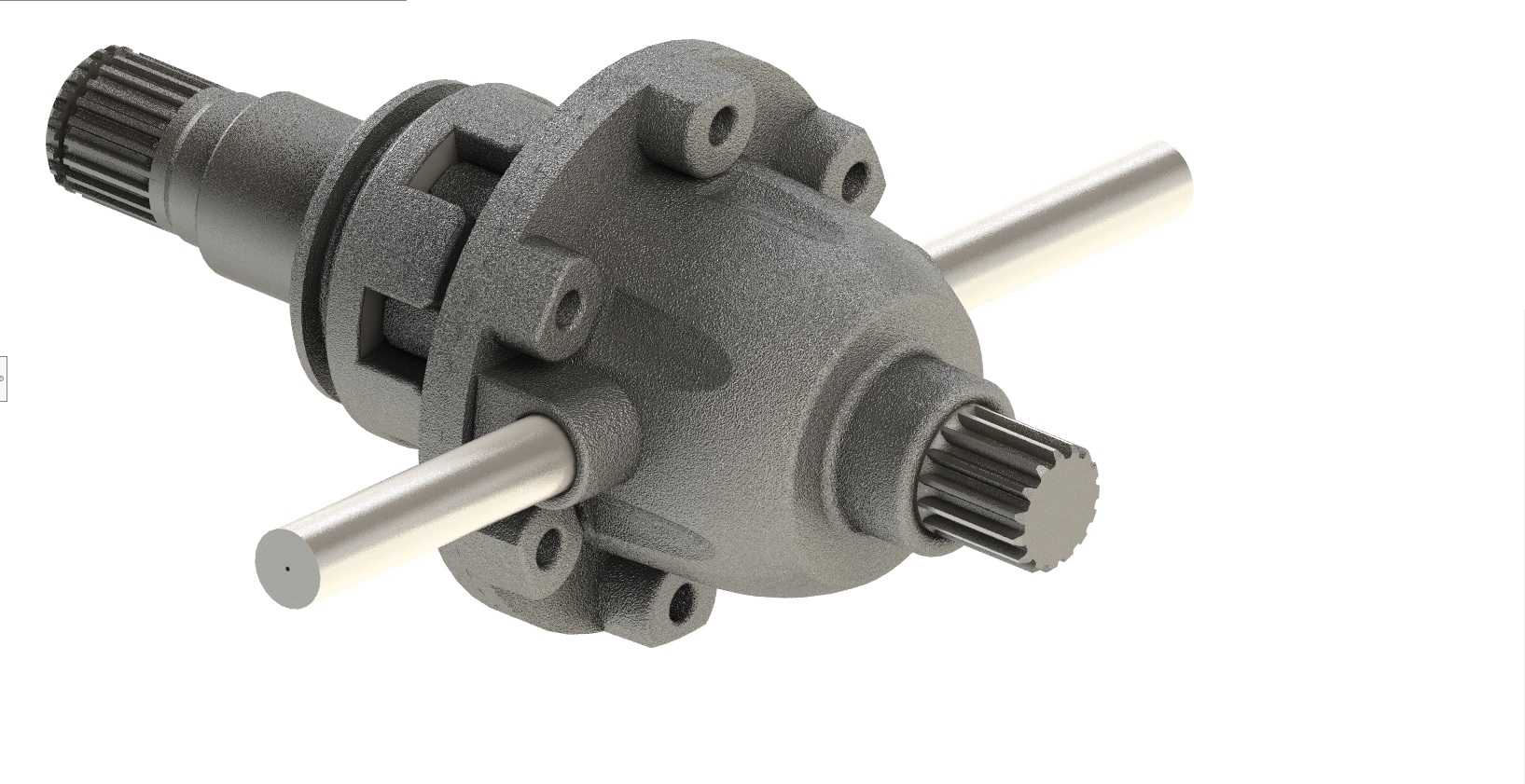

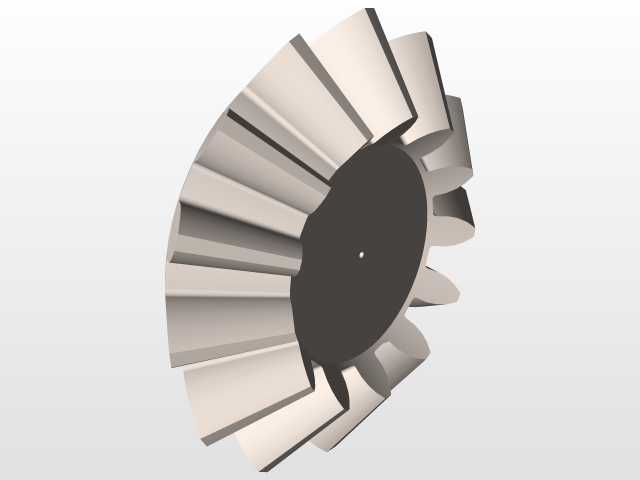

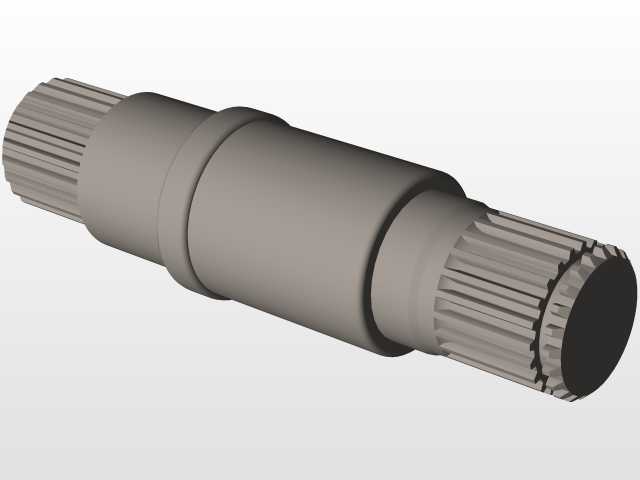

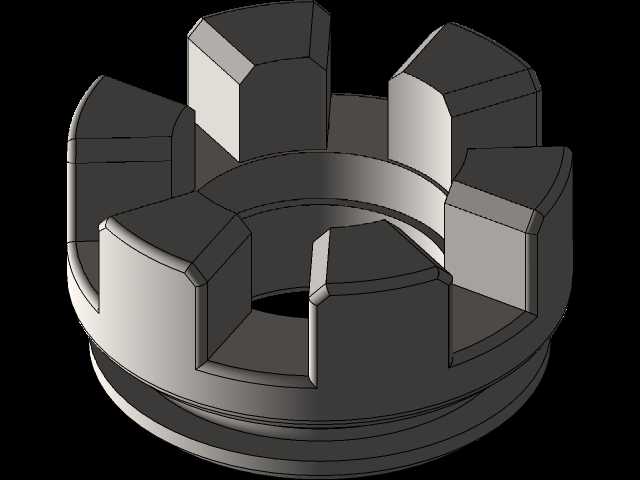

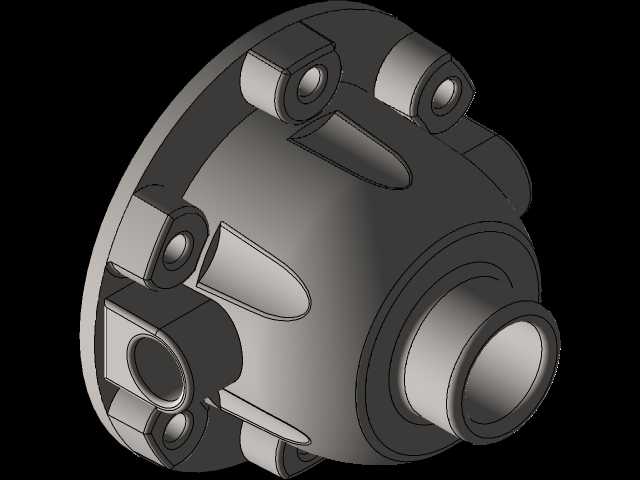

该差速器传动组件主要应用于轮式行走机械的动力传动系统中，核心作用是在动力输出端实现两侧驱动轮的差速转动，满足车辆转弯、不平路面行驶时两侧车轮以不同转速滚动的需求，避免轮胎拖滑磨损，同时保障行驶过程的动力传递稳定性，常见于乘用车、商用车、工程行走机械的驱动桥内部，是行走机械传动系统中不可或缺的核心功能部件。整套组件包含输入花键轴、啮合套、差速器壳体、多组行星锥齿轮、半轴锥齿轮、行星齿轮轴、输出端连接壳体等核心零件，采用爆炸视图呈现各零件的装配对位关系，清晰展示了每个部件的安装位置与配合逻辑。从功能特性来看，该结构可在传递主减速器输出扭矩的同时，自动分配两侧半轴的输出转速，当车辆直线行驶时，两侧车轮阻力相近，行星齿轮随差速器壳体整体公转，不发生自转，两侧半轴保持同速输出；当车辆转弯或行驶于起伏路面时，两侧车轮行驶路径长度存在差异，行星齿轮在公转的同时产生自转，自动调整两侧半轴的转速差，保证车轮与地面间保持纯滚动状态，减少轮胎损耗与传动系统附加应力。设计过程中，首先根据目标车型的额定输出扭矩、传动比要求确定锥齿轮的模数、齿数与齿形参数，保证齿轮啮合的重合度与承载能力，花键轴的花键参数匹配上下游传动部件的连接接口，确保动力传递无间隙、无冲击；差速器壳体采用一体化铸造成型后精加工的设计思路，预留行星齿轮轴的安装孔位与轴承配合位，保证各齿轮安装后的同轴度与啮合间隙，壳体外部的加强筋结构在控制整体重量的前提下提升结构刚性，承受大扭矩输出时的载荷冲击。安装边界方面，整套差速器组件的输入端匹配主减速器从动齿轮的安装法兰，输出端两侧半轴通过花键与半轴锥齿轮连接，组件整体通过轴承安装于驱动桥桥壳内部，外部轮廓与桥壳内腔保留足够的安装间隙，行星齿轮轴的轴向定位采用卡簧结构固定，防止工作过程中轴体窜动，各齿轮啮合面预留合理的润滑间隙，适配桥壳内齿轮油的飞溅润滑路径，保证长时间工作状态下各摩擦副的润滑充分，降低磨损速率，提升组件整体使用寿命。
