多级串联行星齿轮传动组结构设计

这款行星齿轮传动组主要面向需要大减速比、紧凑安装空间的动力传输场景，常见于工业输送线驱动单元、中小型伺服动力匹配系统、轻工机械的动力变速模块中，可在有限的安装空间内实现高扭矩密度的动力传递，替代传统多级平行轴齿轮箱的布局方案，大幅缩减传动系统的整体占用体积。

从实际用途来看，该传动组可将输入端的高转速低扭矩动力，经过多级行星轮系的逐级减速，在输出端转化为低转速高扭矩的动力输出，适配需要低速大扭矩驱动的作业工况，同时多行星轮均载的结构设计，可让动力分流到多组啮合齿面传递，相比单对齿轮啮合的结构，能承受更大的瞬时冲击载荷，运行过程中传动更平稳，齿面局部磨损更均匀，有效延长传动组件的整体使用寿命。

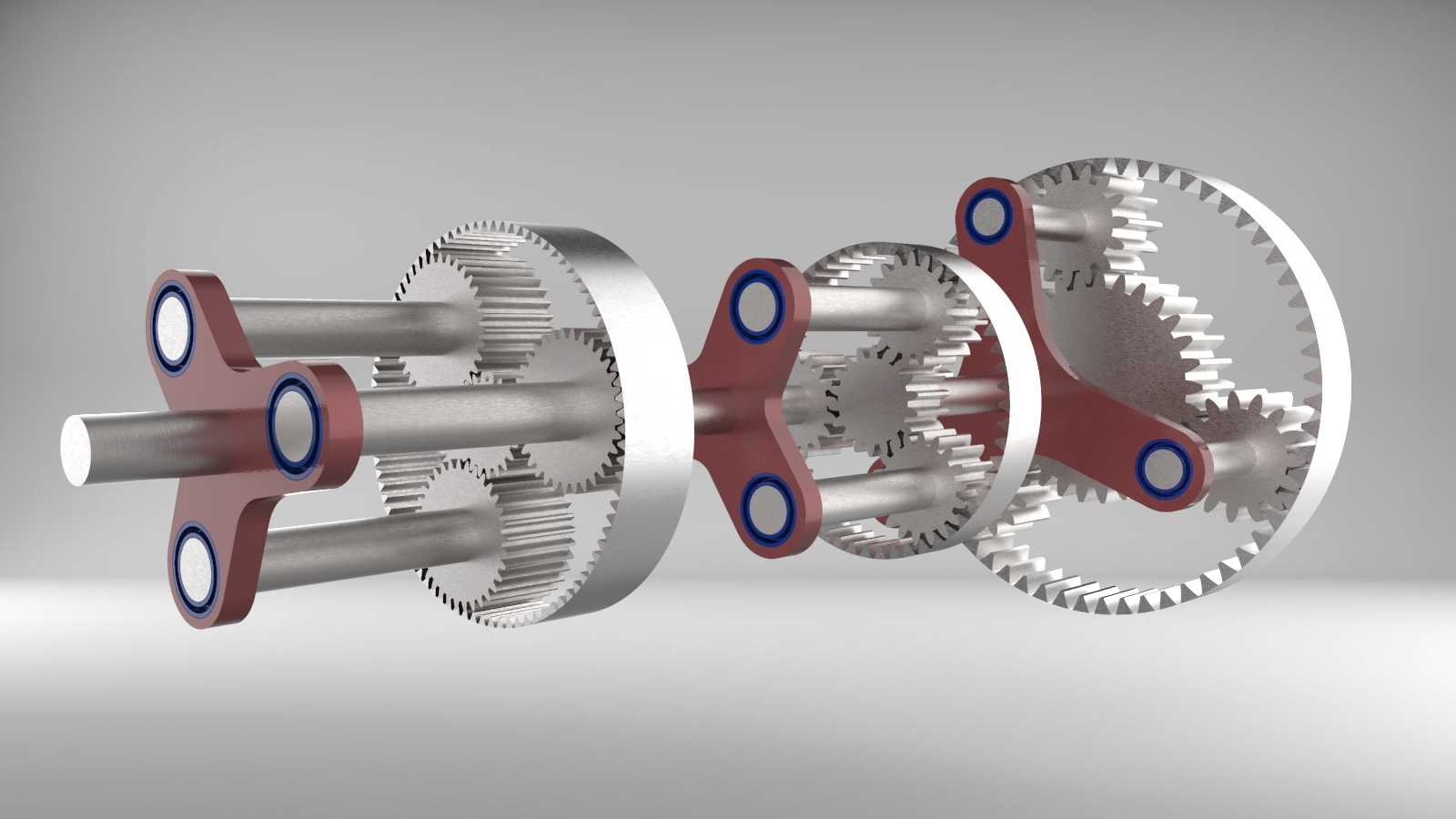

产品功能特性上，该结构采用三级行星轮系串联布局，每一级均包含太阳轮、行星轮、内齿圈与行星架核心构件，输入端的动力传入首级太阳轮后，带动周向均布的行星轮沿固定内齿圈啮合公转，通过行星架将动力传递至下一级太阳轮，逐级完成减速增扭的过程；各级行星轮均通过配套轴承安装在行星架的支撑轴上，可灵活自转同时随行星架公转，相邻级之间通过定位止口保证同轴度，避免传动过程中出现偏载导致的齿面异常磨损。

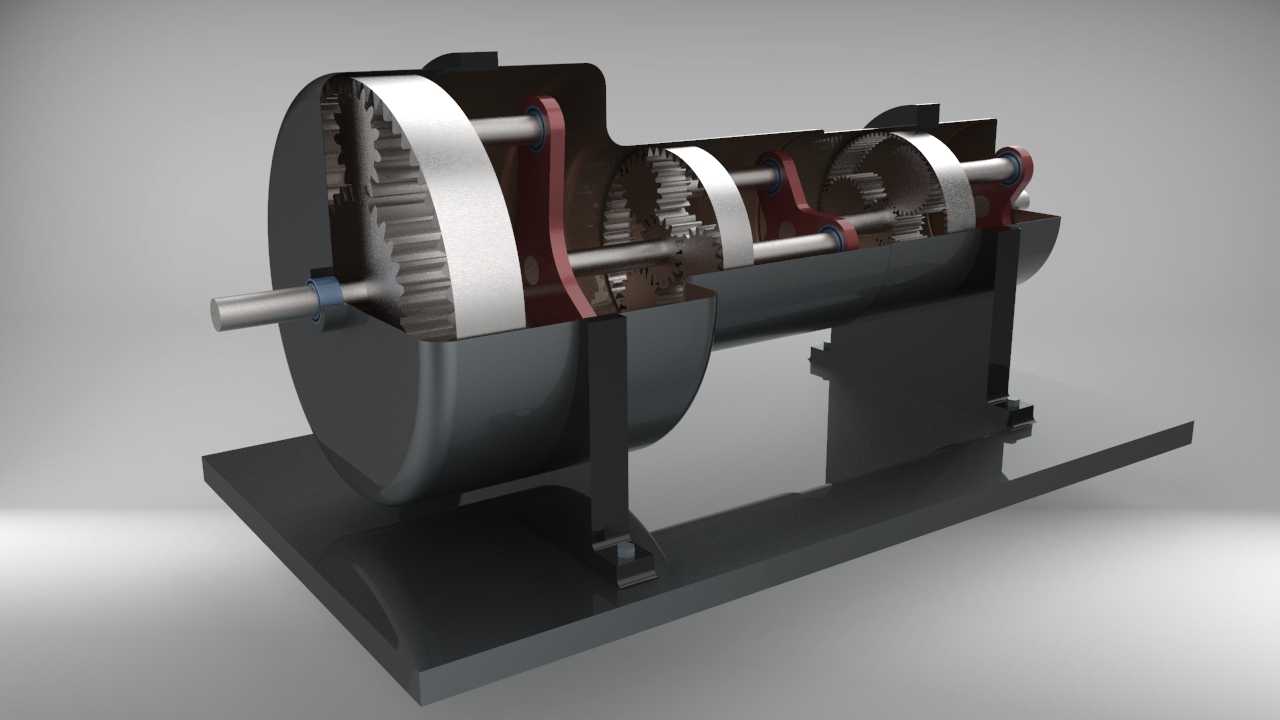

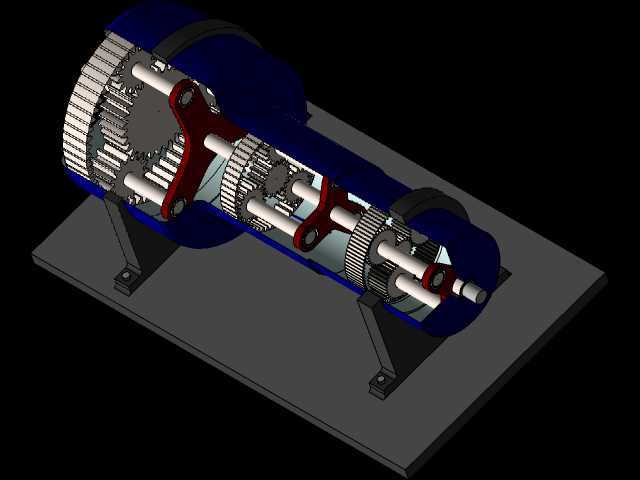

设计思路层面，整体采用同轴输入输出的布局形式，输入轴与输出轴处于同一轴心线上，方便与驱动电机、作业端负载进行直连安装，减少额外的传动换向构件；外部采用剖分式壳体结构，既可以对内部啮合的齿轮组件形成封闭防护，阻挡车间环境中的粉尘、切削碎屑进入啮合区域，也能储存润滑油脂，保证齿轮啮合面长期处于良好润滑状态，降低运行过程中的摩擦损耗与工作噪音；底部设置一体式安装支座，预留了标准化的安装螺栓孔位，可直接固定在设备的安装基面之上，不需要额外设计定制安装支架。

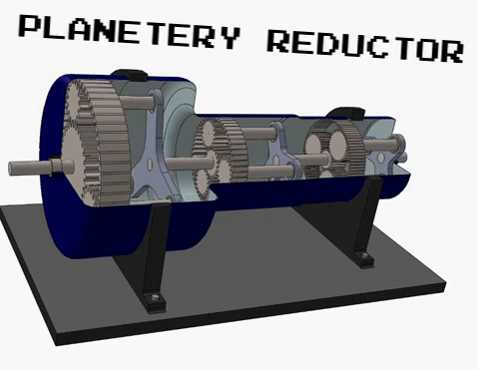

外形尺寸与安装边界方面，整体结构沿轴向呈长圆柱状布局，径向尺寸远小于同参数的平行轴齿轮箱，安装时仅需要预留匹配壳体直径的径向空间，轴向长度可根据所需减速比的级数灵活调整，底部支座的安装孔位采用对称式布局，适配不同方向的安装固定需求，输入轴与输出轴的轴伸长度、轴径均按照通用动力接口尺寸设计，可直接匹配标准规格的联轴器与驱动端、负载端进行连接，不需要额外加工转接构件，能够快速集成到整套设备的动力系统中。
