NGW型行星轮系传动结构三维建模

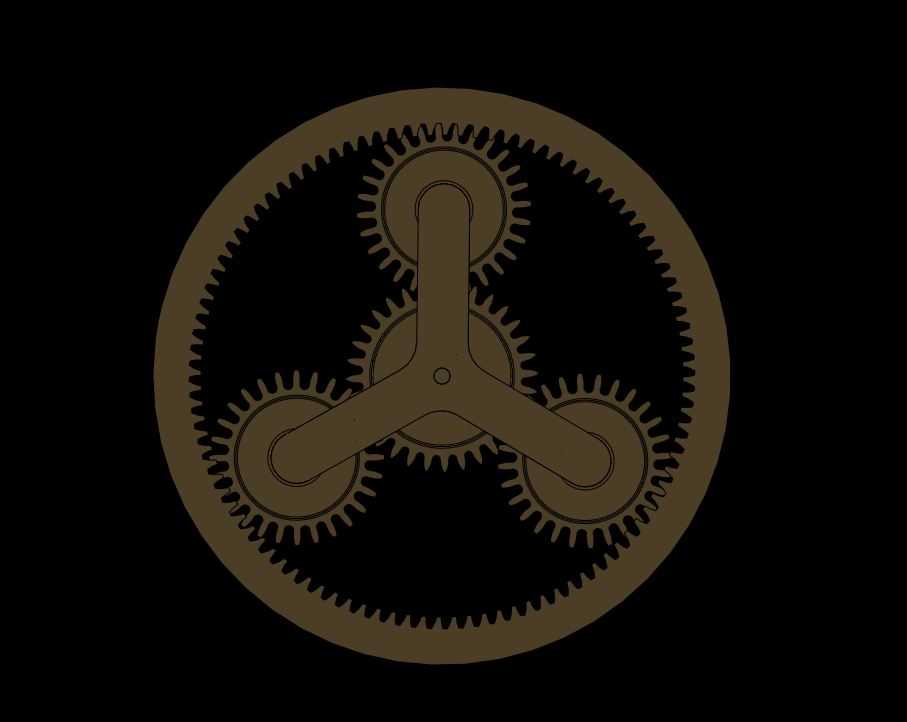

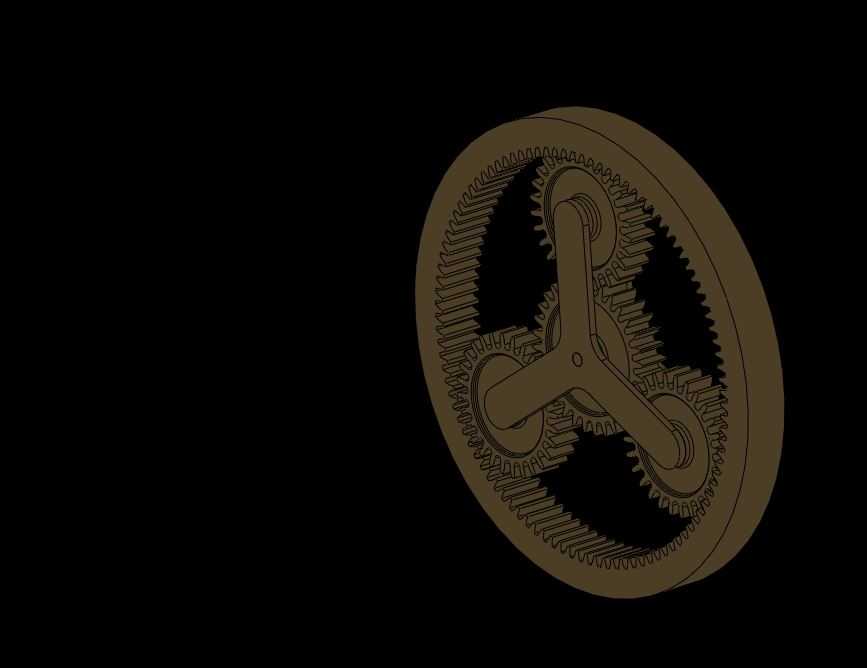

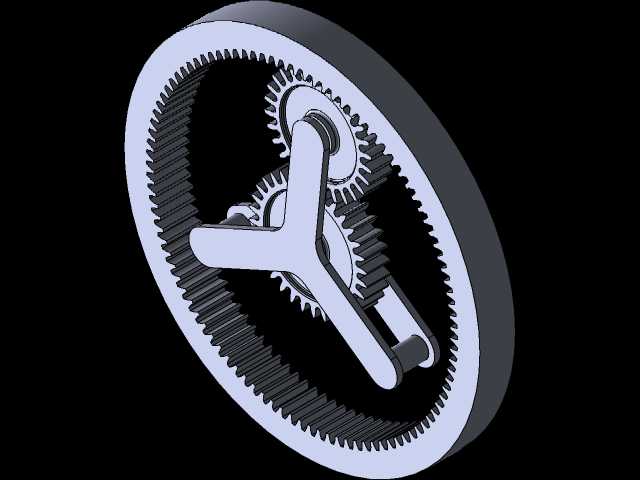

本次建模的行星轮系结构是机械传动领域应用极为广泛的减速传动单元，核心采用太阳轮居中、内齿圈固定、行星架输出的经典NGW构型，整套结构包含1个太阳轮、3个均匀排布的行星轮、1个固定内齿圈以及三臂式行星承载架，可在紧凑的径向尺寸内实现大传动比的动力传递，同时具备多齿啮合带来的高承载能力与传动平稳性优势。

在实际工业场景中，这类行星轮系常被集成到伺服减速单元、工程机械行走驱动、风电增速箱、工业机器人关节传动、新能源汽车电驱减速模块中，相比传统定轴轮系减速结构，同等传动比与承载能力下，行星轮系的体积可缩小40%以上，重量降低35%左右，非常适合安装空间受限、对传动效率与承载冗余有较高要求的工况。

从功能特性来看，该结构通过三个行星轮的均布设计，将输入动力从中心太阳轮分流到三个行星轮，再通过行星架将合流后的动力输出，啮合过程中多对轮齿同时参与承载，单齿承受的载荷大幅降低，可承受更高的冲击载荷与瞬时过载；同时对称排布的行星轮可抵消径向啮合分力，大幅降低传动过程中的振动与噪声，传动效率可稳定保持在97%以上，长期运行的能耗损失远低于普通蜗轮蜗杆减速结构。

设计过程中，首先根据目标传动比匹配太阳轮、行星轮与内齿圈的齿数关系，严格满足行星轮均布的装配邻接条件与同心条件，确保三个行星轮可同时与太阳轮、内齿圈无干涉啮合；齿形部分采用标准渐开线圆柱直齿设计，齿侧间隙预留合理的安装公差与热膨胀余量，避免运行过程中出现卡滞或齿面磨损加剧的问题。行星架采用三臂一体式结构，三个行星轮安装轴的位置度公差严格控制，保证各行星轮载荷分配均匀，避免单轮过载断齿。

安装边界方面，该轮系的径向安装尺寸由内齿圈的外径决定，轴向安装尺寸由行星架与轮系的总厚度决定，输入端与太阳轮的轴伸采用标准平键连接，输出端与行星架的法兰端面适配通用安装止口，可直接匹配标准系列的伺服电机、驱动电机接口，无需额外定制转接法兰；内齿圈外圈设计有定位止口与安装螺孔，可直接固定在设备的传动箱壳体上，安装过程中仅需保证输入轴与输出轴的同轴度公差，即可实现长期稳定运行。整套结构的润滑采用脂润滑或油浸润滑均可，适配不同转速区间的运行需求，日常维护仅需定期检查润滑脂状态与齿面磨损情况，运维成本极低。
