三柱塞高压往复泵工业结构设计

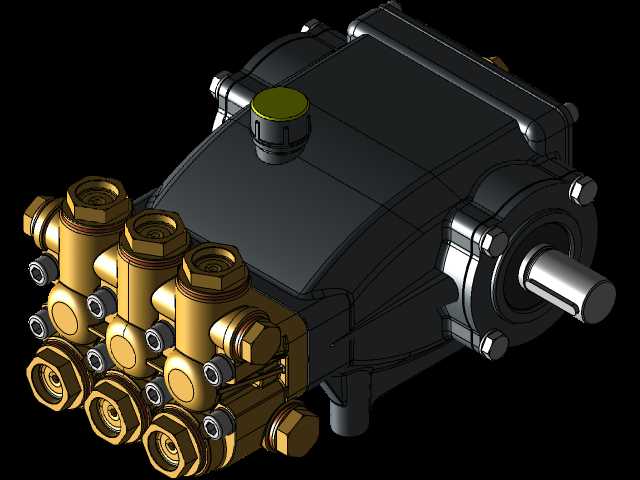

这款三柱塞高压往复泵，主要面向高压流体输送类作业场景，常见应用在工业高压清洗、环卫道路冲洗、高压喷雾降尘、反渗透水处理增压、小型化工流体加压输送等领域，能够为系统提供稳定的高压流体输出，满足不同工况下的连续高压作业需求。设备核心功能是通过动力输入端带动内部曲轴连杆机构运转，将旋转运动转化为三个柱塞的往复直线运动，配合进出液阀组的有序启闭，实现流体的吸入与加压输出，相比单柱塞泵，三柱塞结构的输出压力脉动更小，运行过程更平稳，能够有效降低管路振动与噪音，提升整套系统的运行可靠性。在产品设计思路上，整体采用分体式模块化布局，动力输入端的曲轴箱与液力端的柱塞腔做了分隔式设计，曲轴箱部分采用高强度铸铝壳体，既保证了壳体的结构强度，能够承载曲轴运转带来的交变载荷，又能有效控制整机重量，降低安装承载要求；液力端采用黄铜材质锻造加工，具备优秀的抗腐蚀性能与耐压性能，能够适配清水、轻度腐蚀性水剂等多种介质的输送需求，进出液接口采用统一标准的外螺纹连接形式，方便现场管路的快速对接与后期维护更换。外形设计上，动力输入轴采用标准伸出式轴端结构，配套标准平键安装位，能够直接与电机、内燃机等多种动力源对接，安装底座预留了标准化的固定螺栓孔位，安装边界充分考虑了常规配套设备的安装空间，整机横向宽度适配常见的小型设备机架安装尺寸，顶部设置的加注口方便日常维护时补充润滑油，液力端的三个柱塞腔呈平行排布，进出液接口统一朝向侧方排布，能够有效缩减管路连接所需的空间，避免管路弯折带来的流阻损失。结构细节上，柱塞部位采用多重密封结构设计，能够在高压工况下有效减少介质泄漏，延长密封件的更换周期，曲轴箱内部的润滑流道经过优化设计，能够保证运转过程中各运动摩擦副都能得到充分润滑，降低运转磨损，延长设备整体使用寿命。
