离心泵闭式叶轮精密结构设计

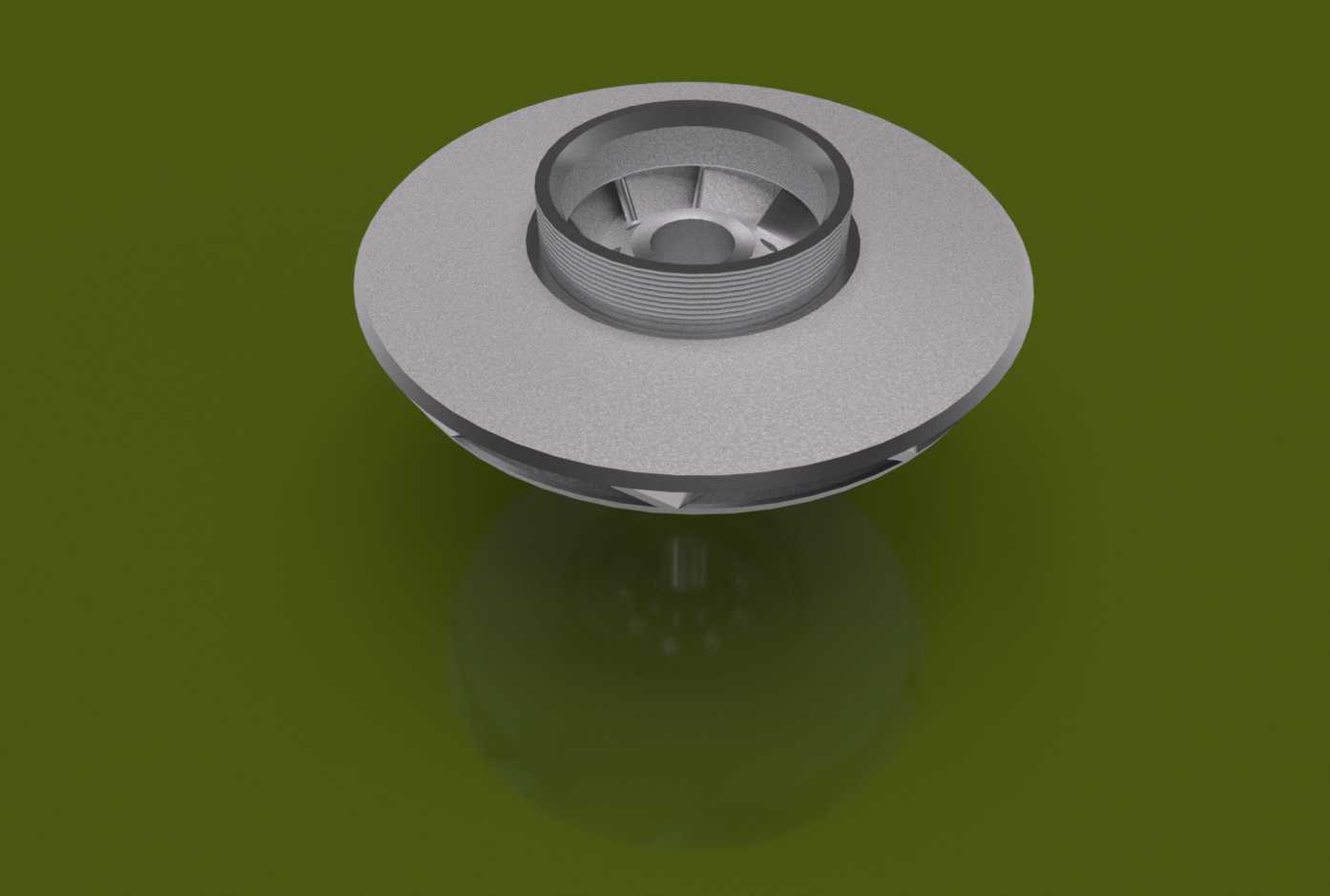

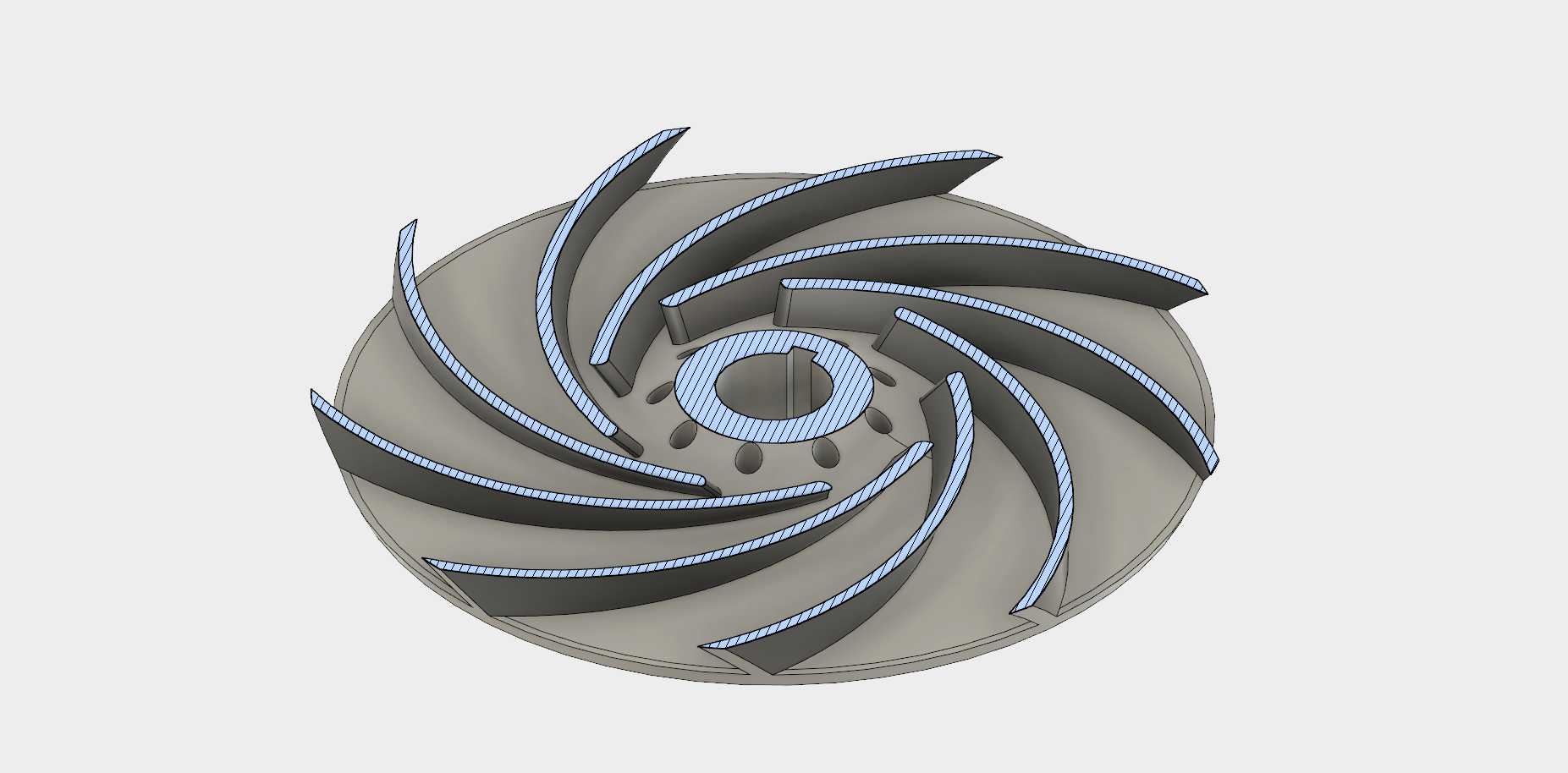

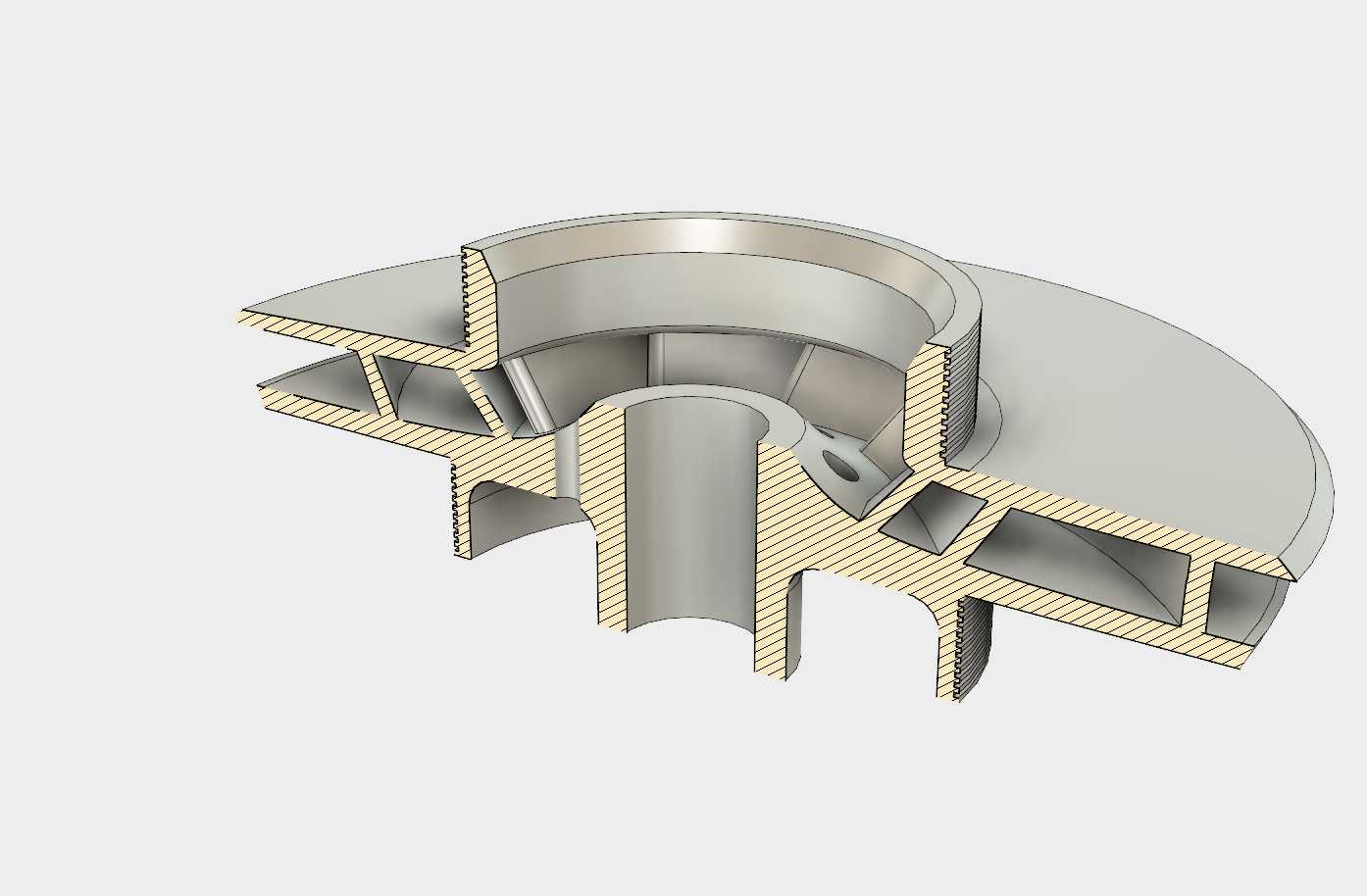

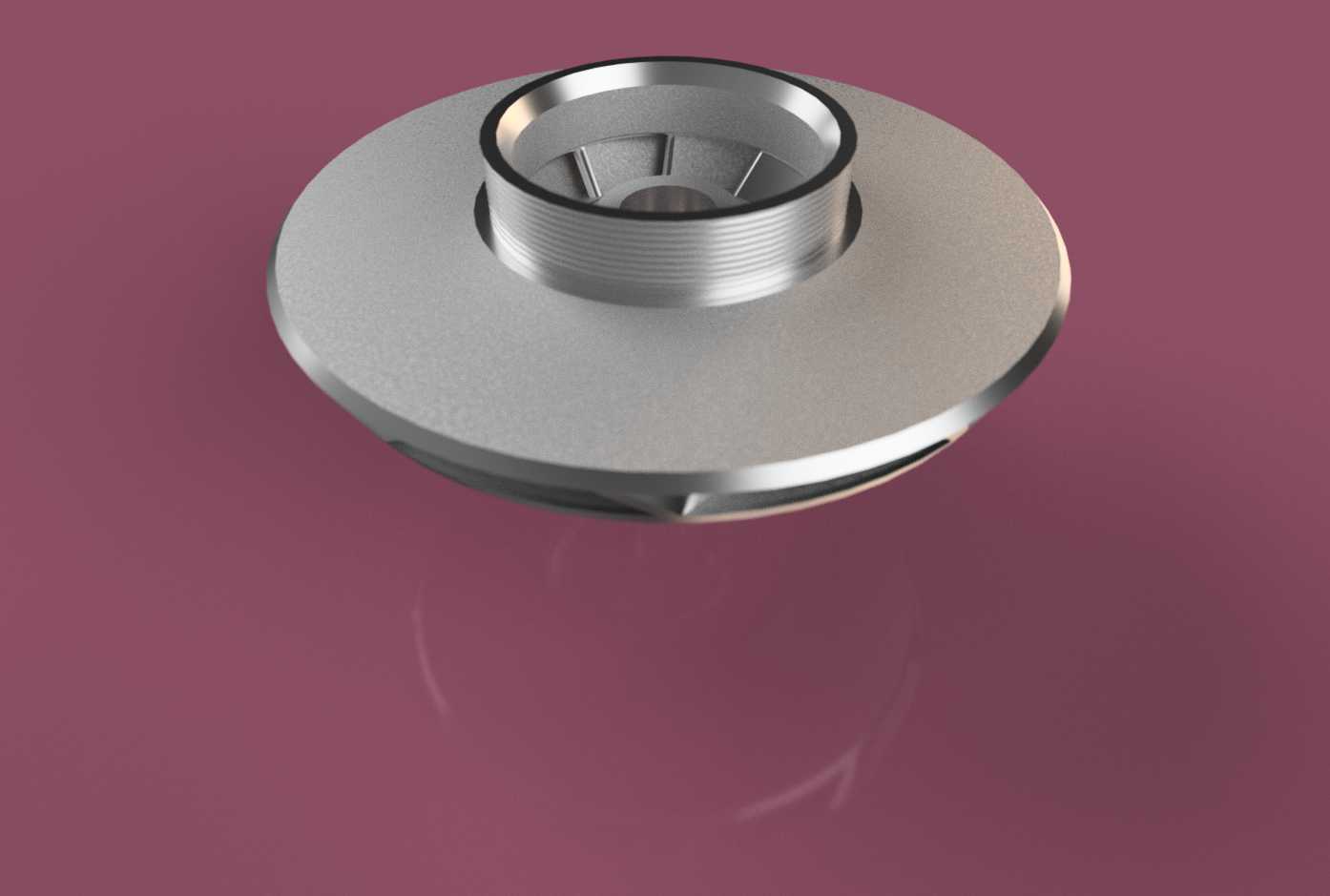

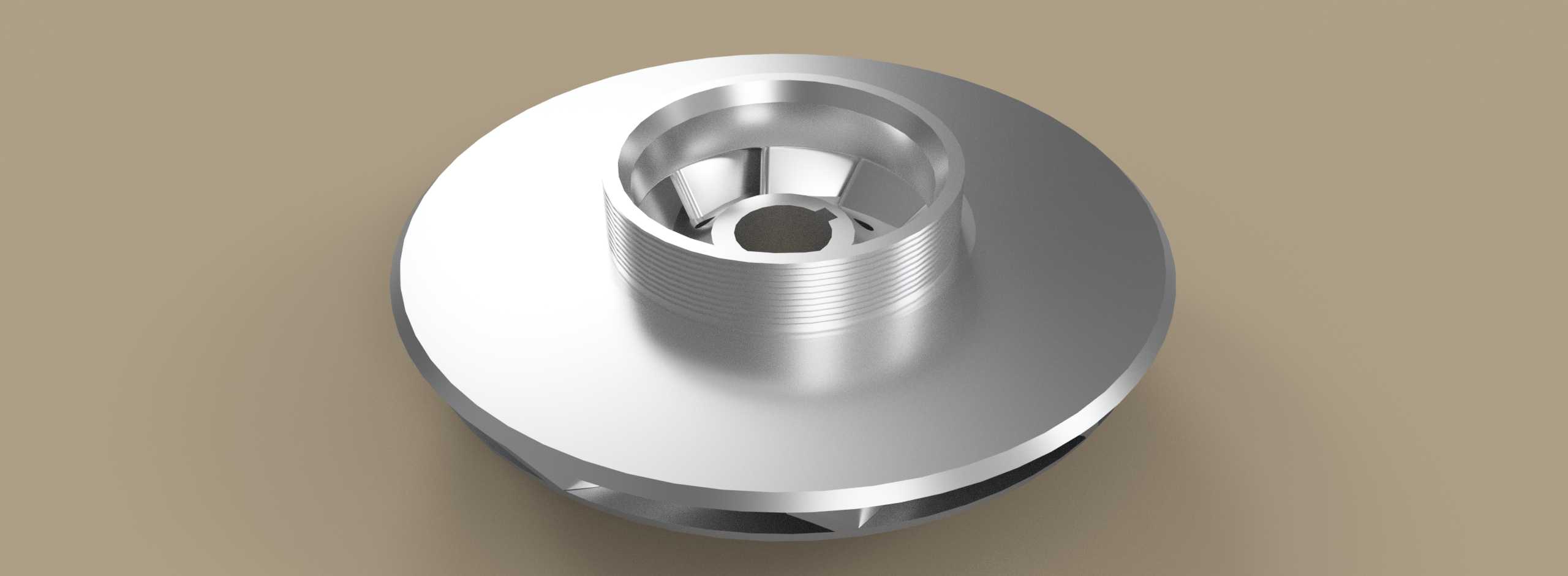

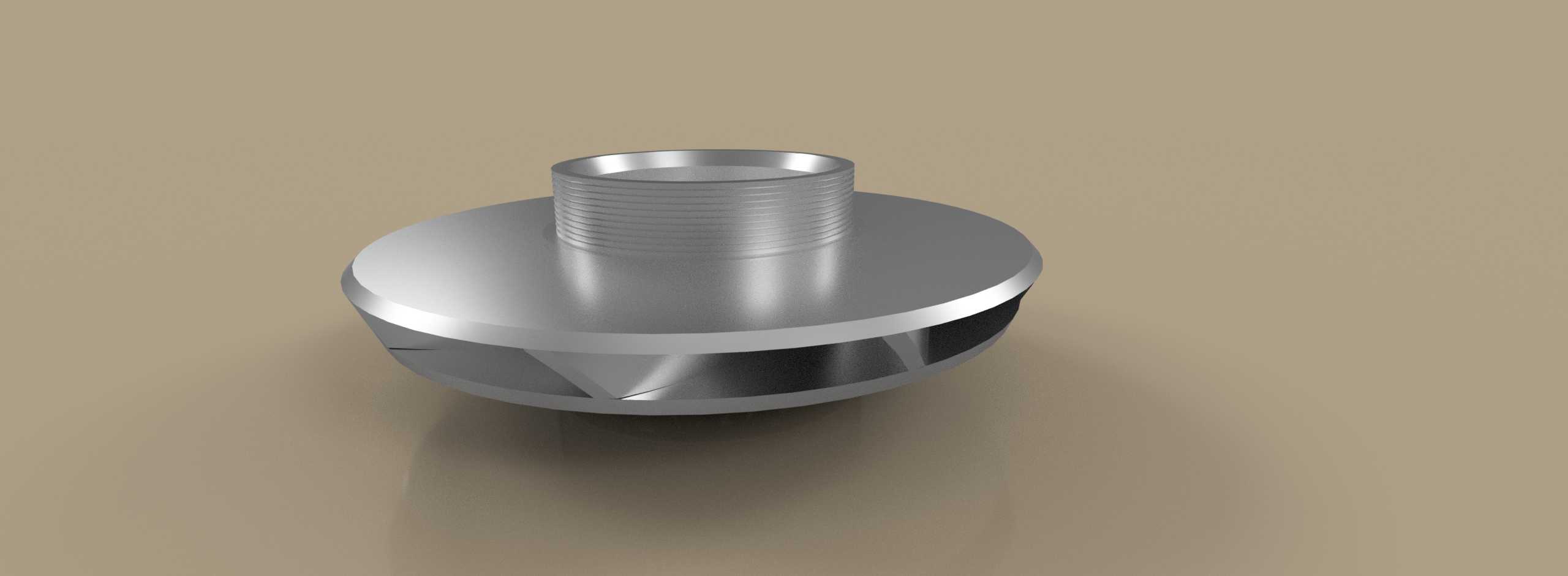

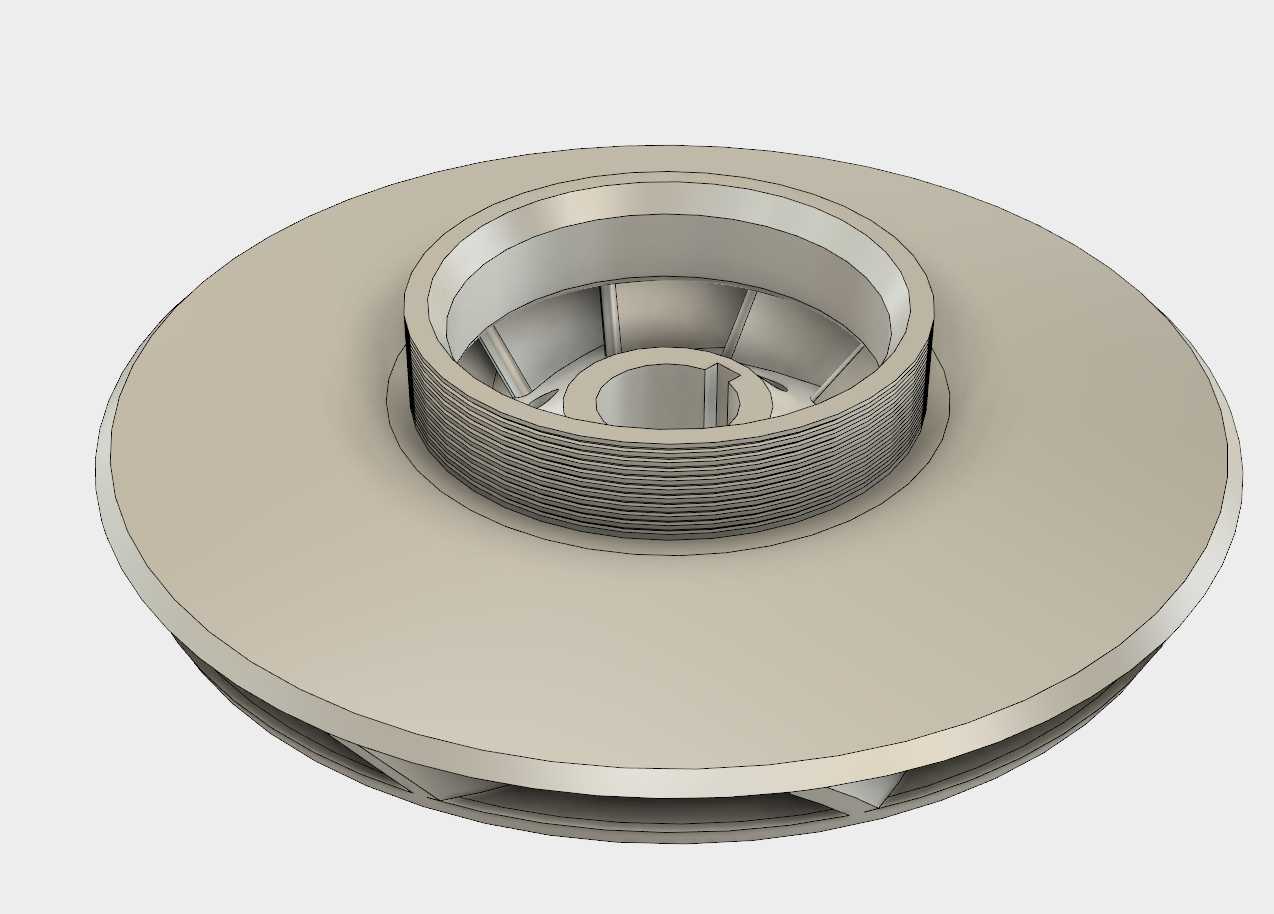

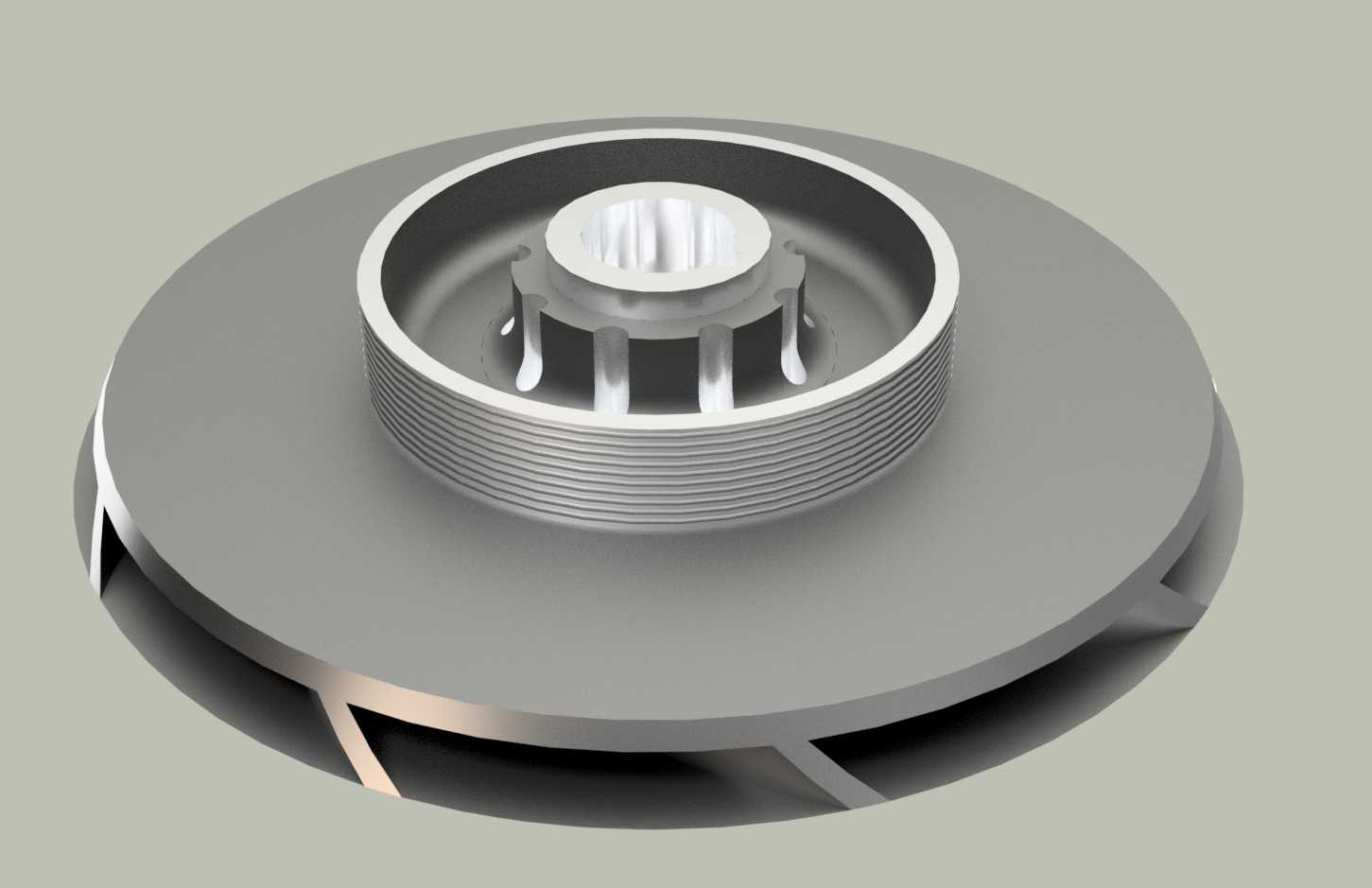

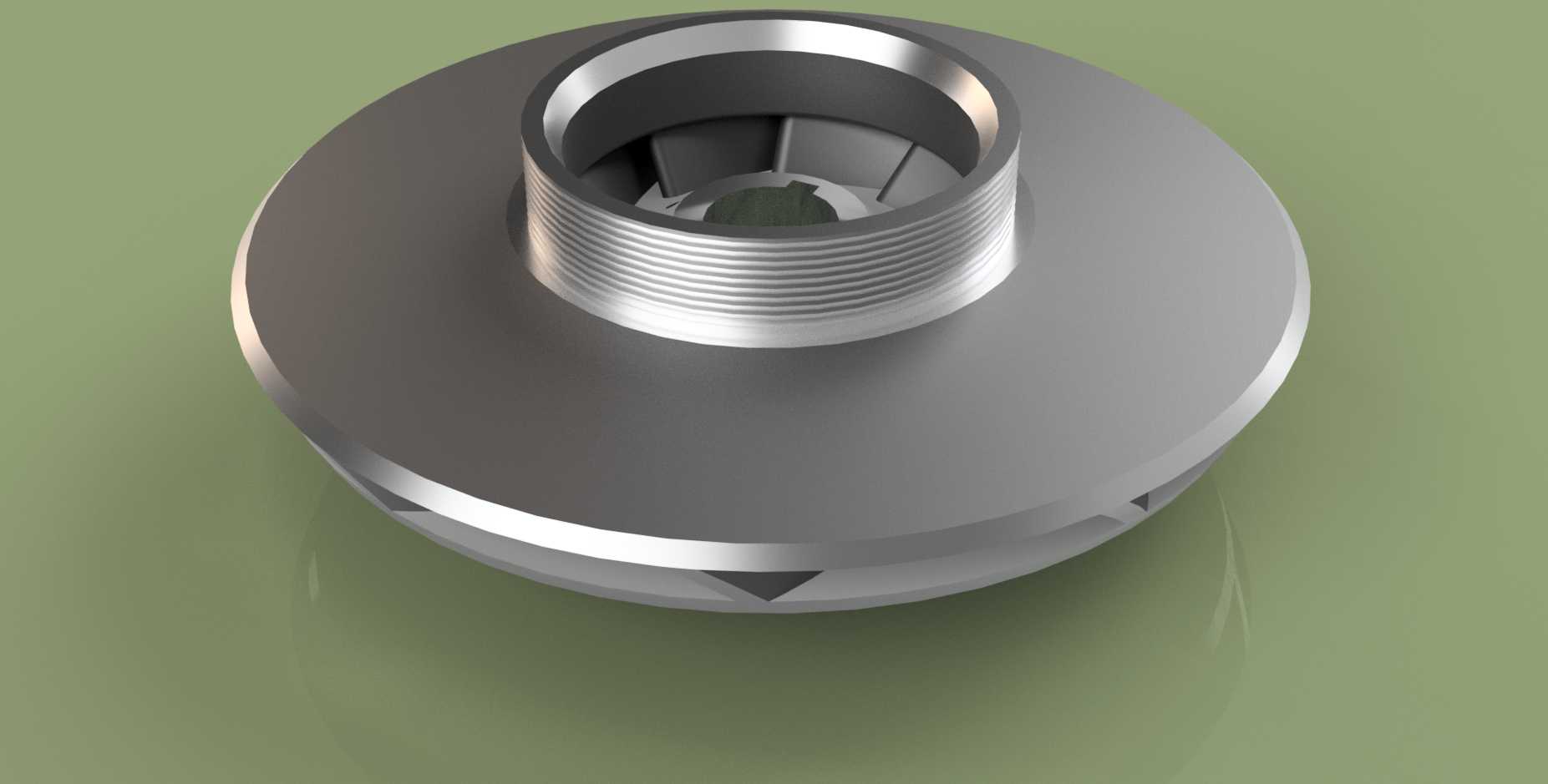

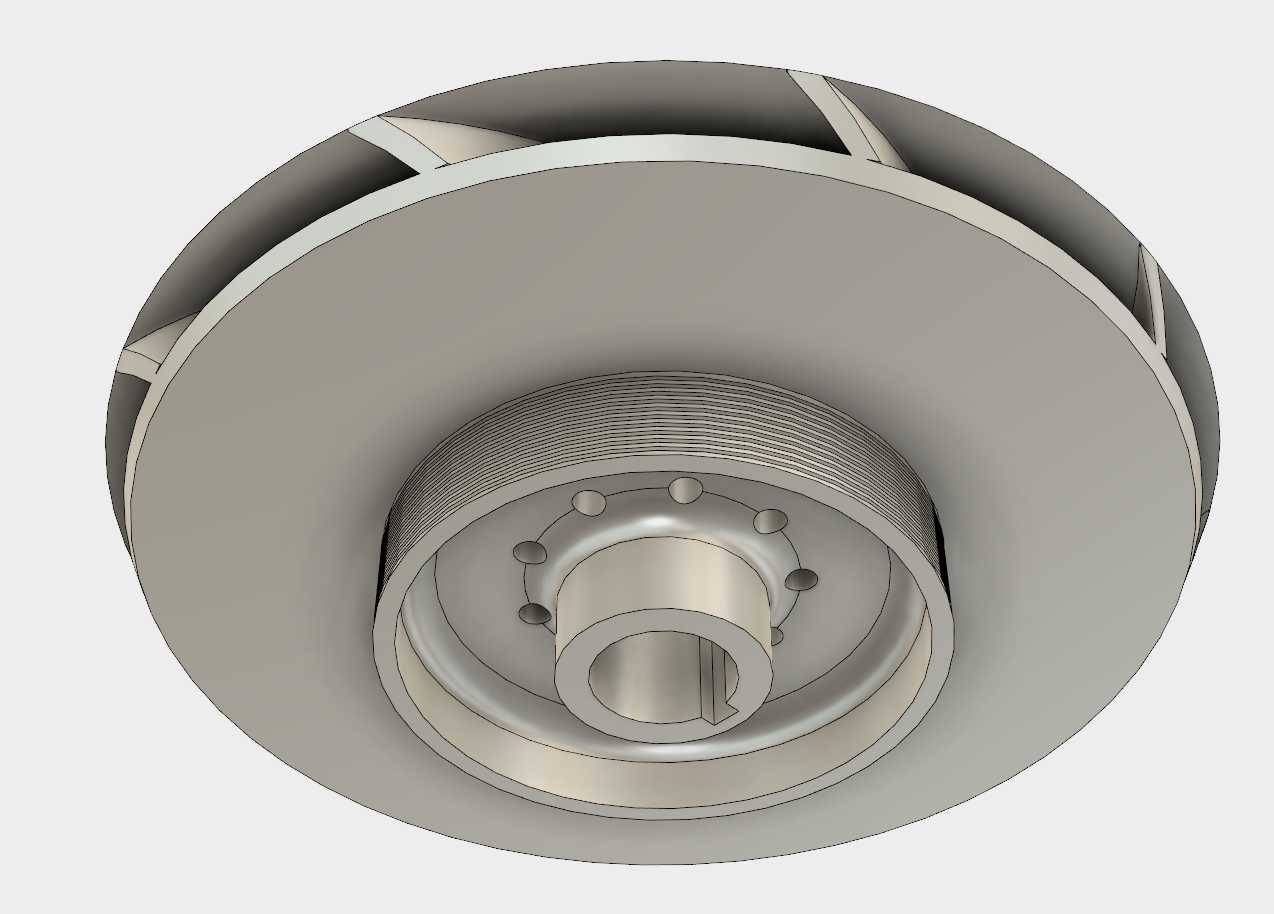

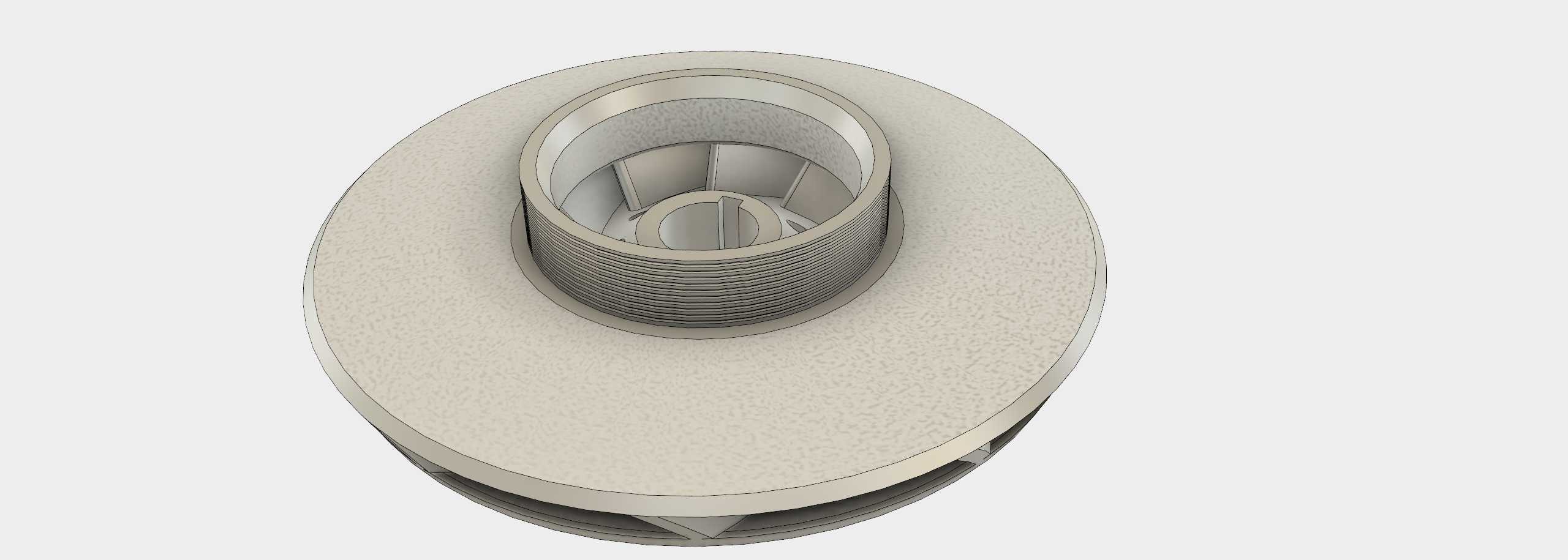

该叶轮作为离心泵核心水力做功部件，主要应用于民用供水、工业循环输水、暖通空调水循环、轻度污废水输送等场景，是泵组实现流体能量转换的核心载体，直接决定泵组的运行效率、扬程参数与运行稳定性。叶轮整体采用后弯式闭式叶片结构设计，前盖板外侧设置多道环形密封止口，可与泵体密封环形成极小间隙配合，有效降低泵运行过程中的容积损失，减少高压流体从叶轮出口回流至进口侧的泄漏量，提升泵组整体运行效率。叶轮中心为带内花键结构的轮毂安装位，可与泵轴实现周向精准定位，花键结构可传递更大扭矩，避免叶轮高速运转时出现打滑、移位问题，轮毂与叶片衔接处做了大圆弧过渡处理，可有效降低流体在轮毂区域的流动阻力，同时减少应力集中，提升叶轮整体结构强度，适配高转速运行工况。叶片采用三元流动理论优化的曲面构型，相邻叶片间形成平滑收敛的流道，流体从叶轮轴向进入后，可沿流道平滑转向为径向流动，在流动过程中逐步获得动能与压力能，叶片进出口角度经过反复校核，可有效降低流体进入叶片时的冲击损失，减少泵组运行时的水力噪声与振动。叶轮后盖板外侧设置有径向布置的副叶片，既可以平衡叶轮运行时产生的轴向力，降低泵组轴承的轴向载荷，延长轴承使用寿命，还可以阻挡流体中的固体颗粒进入机械密封腔，保护密封组件不受磨损。设计过程中严格控制叶轮的进出口直径、叶片出口宽度、轮毂直径等关键安装边界尺寸，可适配常规标准端吸离心泵的安装腔体，无需额外修改泵体、泵盖结构即可完成替换安装，叶轮整体做了动平衡校核设计，可在额定转速下平稳运行，避免因不平衡量引发泵组整体振动。
