工业级焚烧炉控制阀组结构设计

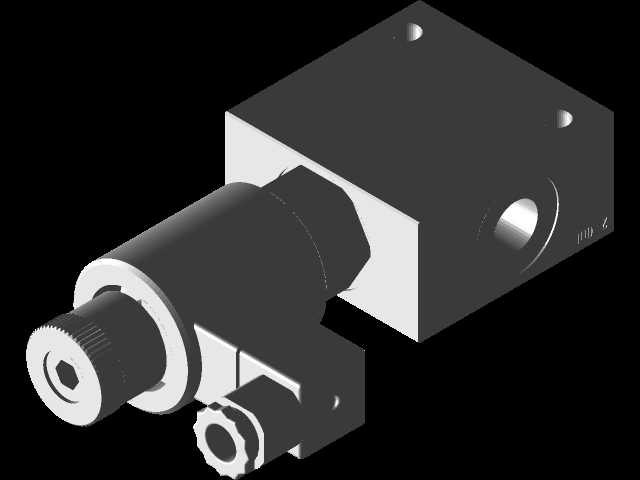

该阀组作为焚烧炉流体管路的核心控制部件，主要应用于中小型固废焚烧、工业废气焚烧处理场景，承担焚烧介质流量调节、通断切换、压力稳压的核心作用，适配处理量5000kg级的焚烧炉工况，可在高温、含微量腐蚀杂质的管路环境下长期稳定运行，保障焚烧过程中燃料供给、助燃风配比、尾气导流等环节的精准调控，避免因流量失配导致的焚烧不充分、炉温波动超标、尾气排放不达标的问题。从功能特性来看，该阀组集成了手动调节旋钮、主通路阀体、侧路导流接口三个核心功能段，主阀体采用方块式集成布局，将主流道、调节腔、密封座整合在单一阀块内部，大幅减少外接管路的接头数量，降低管路泄漏风险；前端的滚花调节旋钮带内六角锁紧结构，既可以手动旋转完成流量开度的精细调节，也可以通过内六角接口锁紧固定开度，避免设备运行过程中因管路振动导致开度偏移；侧置的小型接口可外接压力检测元件或者旁路导流管路，方便运维人员实时监测阀前阀后压力，也可在检修时完成管路泄压操作。设计思路上优先考虑了焚烧场景的运维便捷性与结构可靠性，没有采用分散式阀件拼接的方案，而是选择集成式阀块设计，将多个流道整合在锻造阀块内部，减少了40%以上的外接密封点，同时将调节端布置在阀组外侧朝向操作面的位置，无需拆解周边管路即可完成开度调节与密封件更换；安装边界方面，阀块顶部预留两个定位安装孔，可通过螺栓直接固定在焚烧炉的管路安装支架上，主通路采用同轴直通接口，可直接对接标准通径的工业金属管路，侧路接口采用标准外螺纹连接，无需额外加工转换接头即可适配常规检测元件，整体结构紧凑，安装时仅需预留前端调节旋钮的操作空间即可，不会占用过多炉体周边的安装位置，适配现有多数中小型焚烧炉的管路布局改造需求，无需对原有管路进行大规模改动即可完成替换安装。
