12VDC二位三通1/4NPT液压电动阀结构

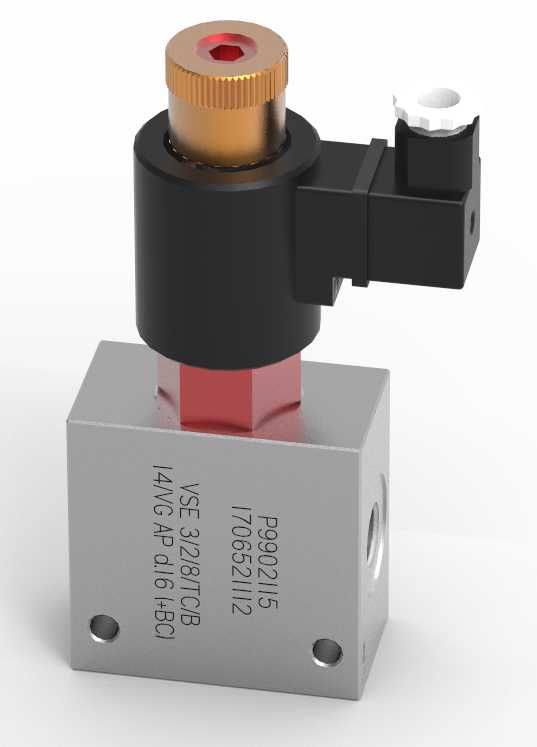

这款液压电动阀是小型液压回路中常用的电控通断控制元件，主要适配低压液压传动系统，在小型工程机械液压支腿控制、机床液压夹具锁紧回路、自动化生产线液压工装的油路切换、农用小型液压设备的动作控制场景中广泛使用，能够通过电信号快速切换油路通断状态，实现液压执行元件的动作启停与方向切换，相比手动液压阀，它可以接入设备的电控系统实现远程自动控制，无需人工近距离操作，大幅提升液压系统的自动化控制水平与操作安全性。该阀采用12V直流供电设计，适配多数移动设备、小型工业设备的低压供电体系，线圈部分做了密封防护处理，能够适应多粉尘、轻微油污的工业作业环境，接线端采用侧出式快接结构，接线时无需拆解线圈主体，能够快速完成电气线路的对接，降低现场安装的接线难度。阀体采用方形块式结构设计，相比管式液压阀，块式结构的安装刚性更好，能够直接通过阀体上的两个安装孔固定在安装面板或阀块表面，安装后不会因管路振动出现阀体松动的问题，阀体上的油口采用1/4NPT锥管螺纹规格，是北美及国内进口液压设备常用的管路连接标准，能够直接匹配同规格的液压油管接头，无需额外加装转换接头，减少管路连接的泄漏点。产品设计过程中，优先考虑了小型液压系统的安装空间限制，整体结构紧凑，线圈部分采用立式布局，接线座侧伸的设计不会额外增加阀体的轴向安装尺寸，能够在狭窄的阀组安装空间内完成布置；顶部的手动调节旋钮采用滚花防滑设计，在设备断电调试或者电控系统故障时，可以通过手动按压旋钮实现油路的临时通断，方便设备调试与应急操作；阀体表面的刻印标识清晰标注了油口通径、压力等级等核心参数，安装时可以直接通过标识确认油路方向，避免接反油口导致的系统故障。安装边界方面，阀体主体为方形金属块，两个安装孔对称分布在阀体两侧，安装时需要预留接线座侧方的接线操作空间，以及顶部手动旋钮的按压操作空间，避免周边元件遮挡手动操作位置，线圈部分的外径尺寸适配标准10通径电磁阀的安装间距，也可以集成在小型集成阀块上使用，适配不同的液压回路布置需求。
