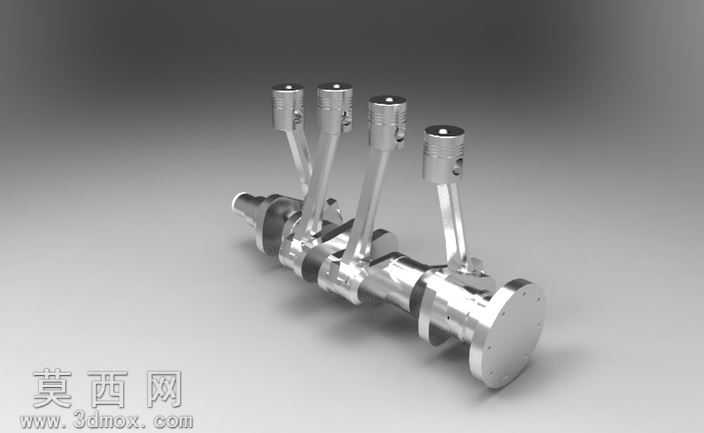

直列四缸发动机曲柄活塞连杆组结构模型

本模型为直列四缸动力核心的曲柄活塞连杆组三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际运动逻辑与尺寸比例，在三维软件中先完成基准坐标系搭建，以曲轴主轴颈的公共轴线为核心定位基准，依次完成四个曲拐的相位角排布，严格匹配直列四缸发动机的做功间隔角设定，保证各缸活塞运动行程的相位差符合实际工作循环要求。建模阶段采用参数化草图绘制方式，先绘制单个曲柄销、主轴颈的回转截面，通过回转特征生成曲轴基体，再对曲轴平衡块进行轮廓拉伸与圆角过渡处理，所有轴颈位置的倒角、卸载槽结构均按照机械加工工艺要求还原，避免应力集中的结构缺陷；活塞部分先绘制活塞裙部、活塞环槽、活塞销座的截面轮廓，通过回转生成活塞基体后，对活塞销孔进行同轴度约束，添加活塞环的环形槽结构，还原气环、油环的安装位特征；连杆部分采用大端、小端分别建模后与杆身过渡融合的方式，大端的剖分结构、连杆轴承安装位、小端的衬套安装位均做精细化还原，保证连杆大端与曲柄销、小端与活塞销的装配配合间隙符合机械设计规范。材质与渲染阶段，为曲轴、连杆、活塞等金属部件赋予抛光合金钢材质，调整材质的反射率、粗糙度参数，模拟金属机加工后的亮面金属质感，对轴颈配合面做细微的粗糙度区分，还原磨削加工与非配合面的质感差异；场景搭建采用渐变灰色背景，搭配柔和的三点布光，主光从侧上方投射突出部件的金属高光，辅光弱化阴影死区，轮廓光勾勒部件边缘轮廓，最终渲染图清晰展现整套机构的装配关系与结构细节。设计思路上，整套模型采用全参数化关联设计，曲轴的曲拐半径、活塞直径、连杆长度等核心参数可通过参数表快速调整，适配不同排量的四缸动力结构设计需求，所有部件间添加了符合机械运动逻辑的装配约束，可直接用于运动仿真，验证活塞上下往复运动与曲轴旋转运动的转换过程，排查运动过程中的部件干涉问题，模型结构完整无碎面、无几何错误，各部件的装配层级清晰，可直接导出用于工程参考、教学演示或结构优化设计。
