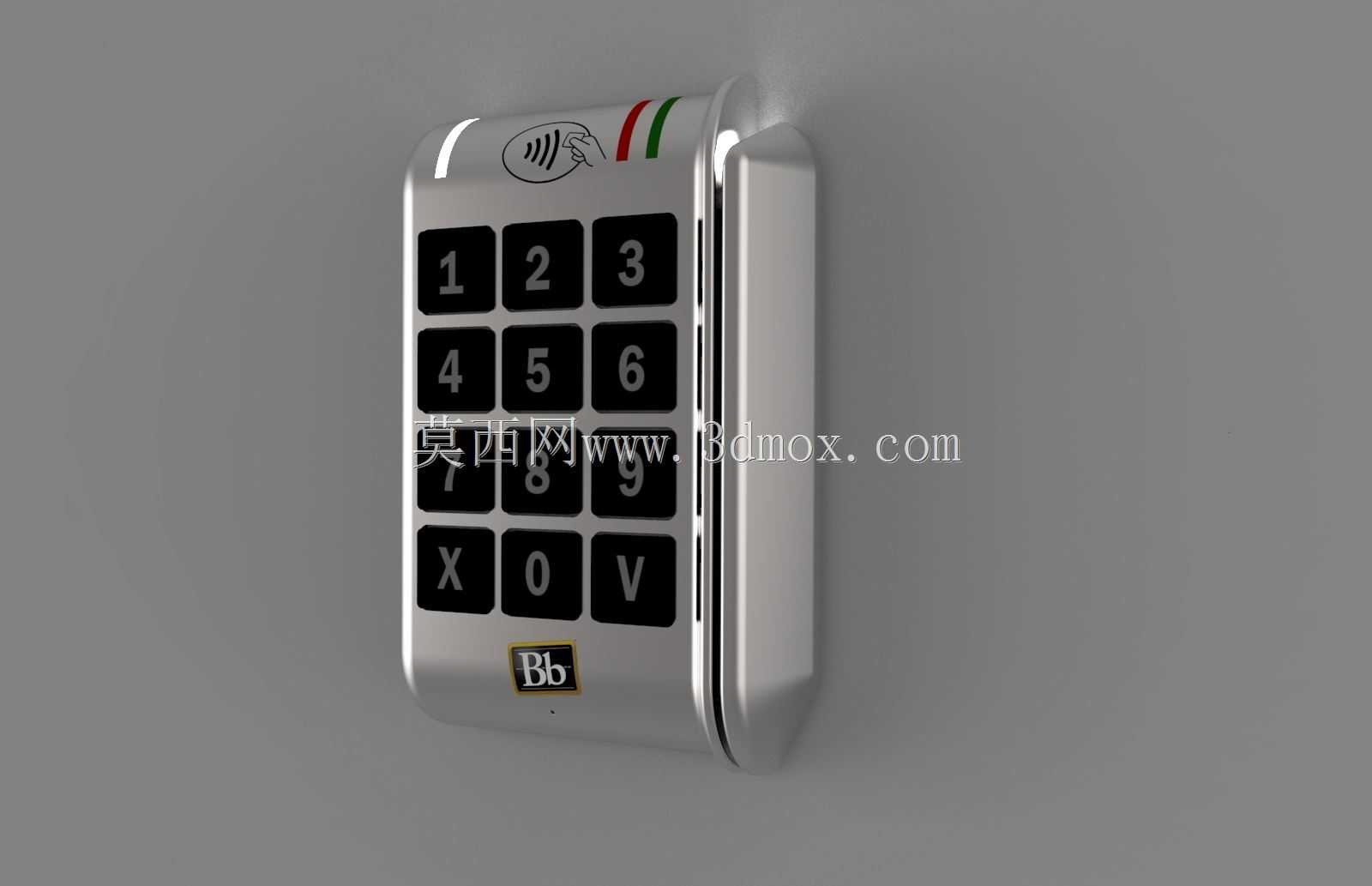

带密码按键的门禁刷卡读卡器结构设计

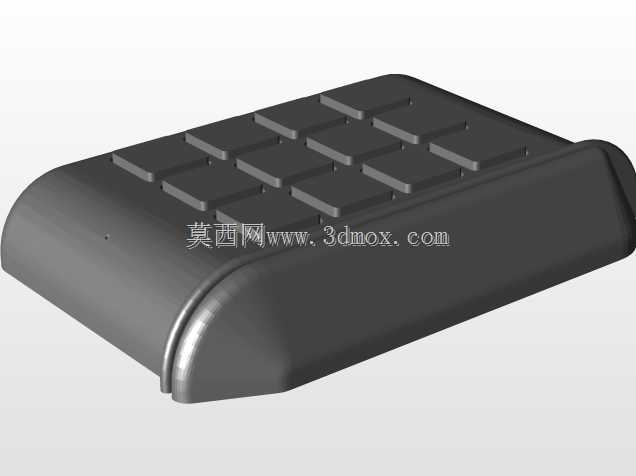

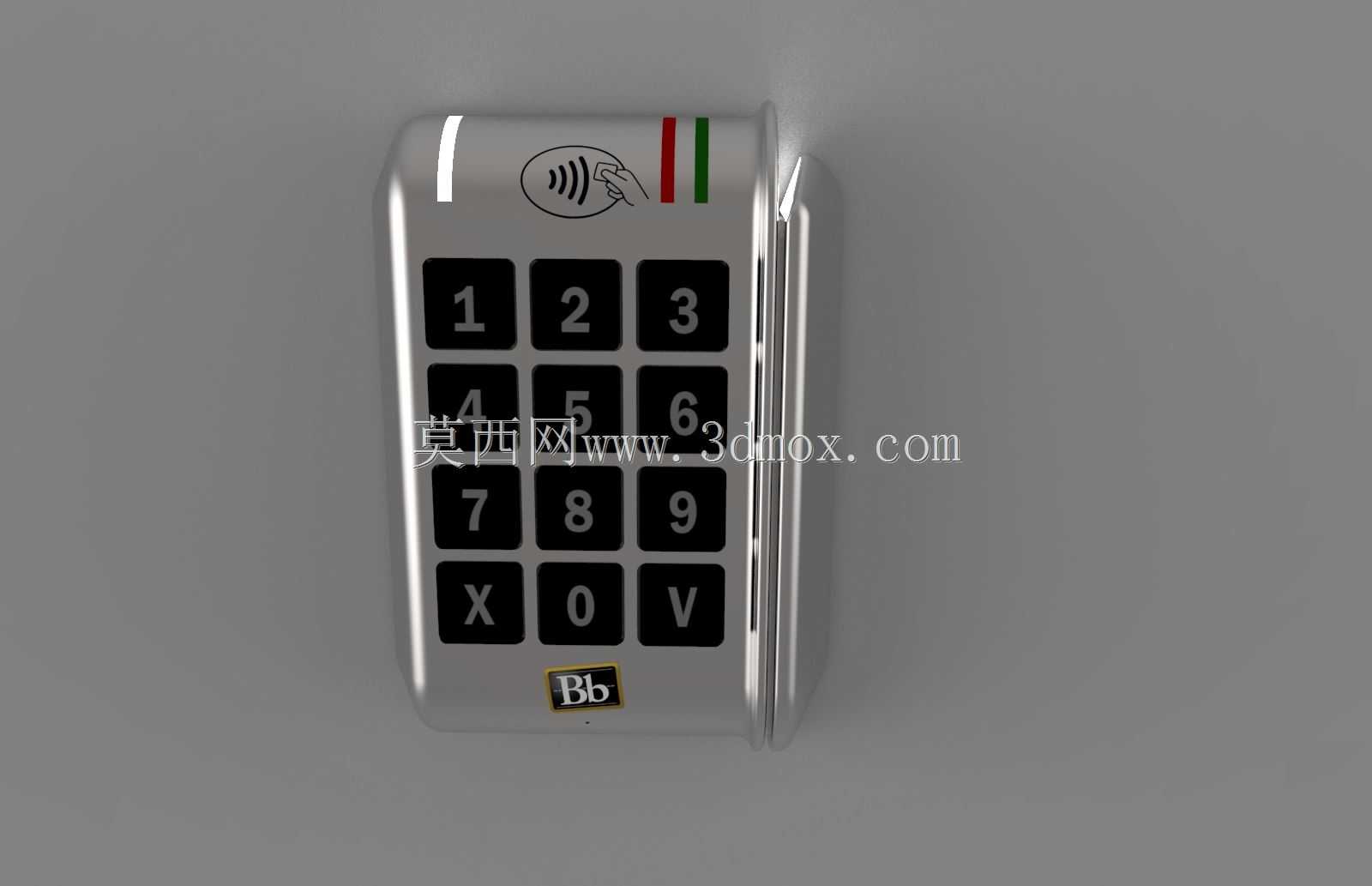

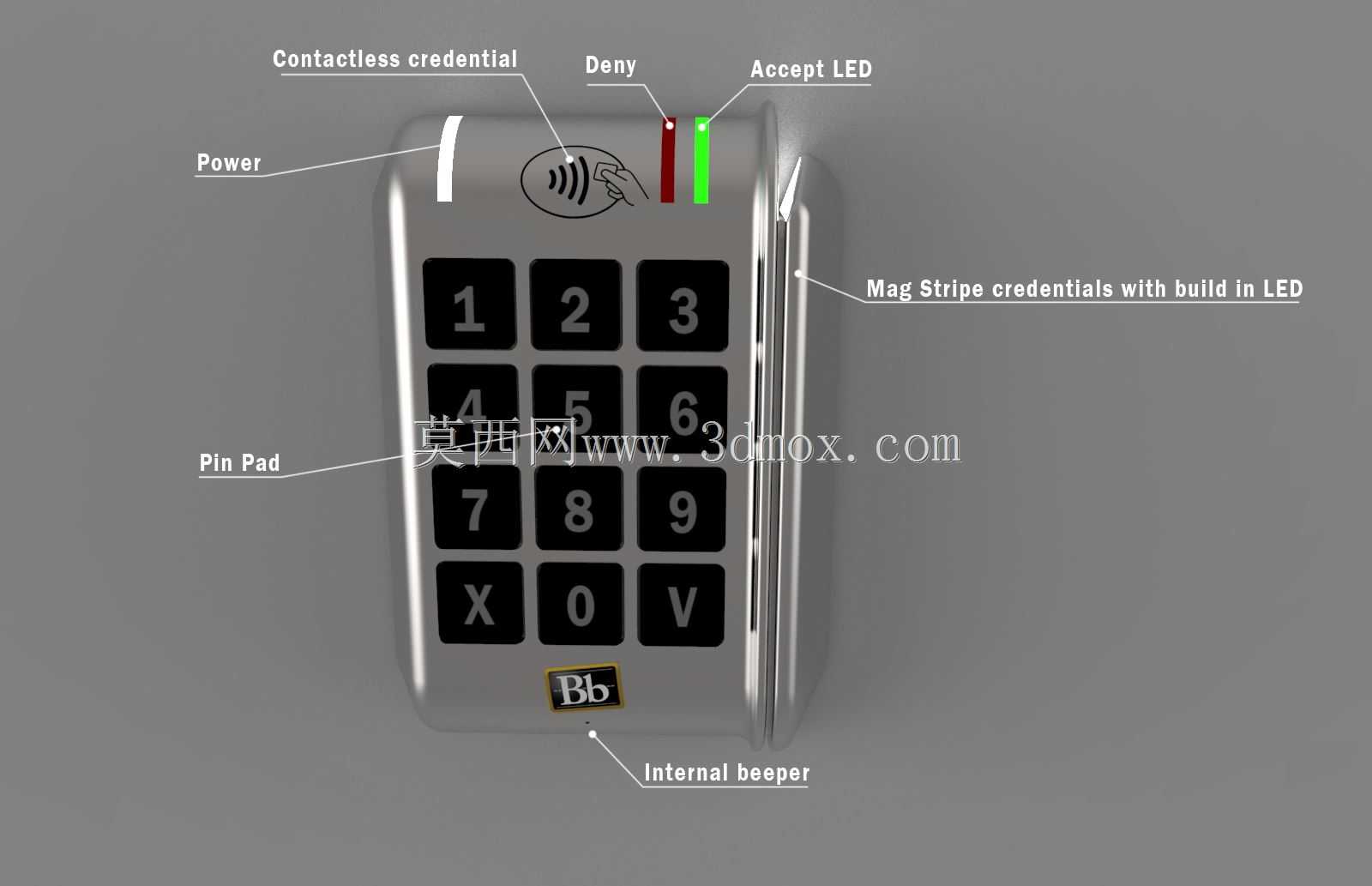

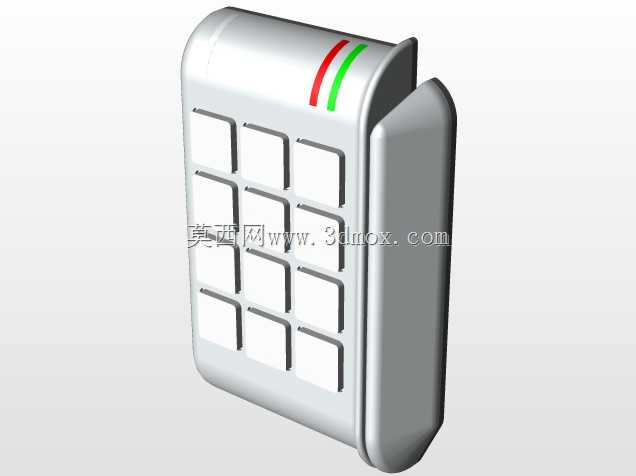

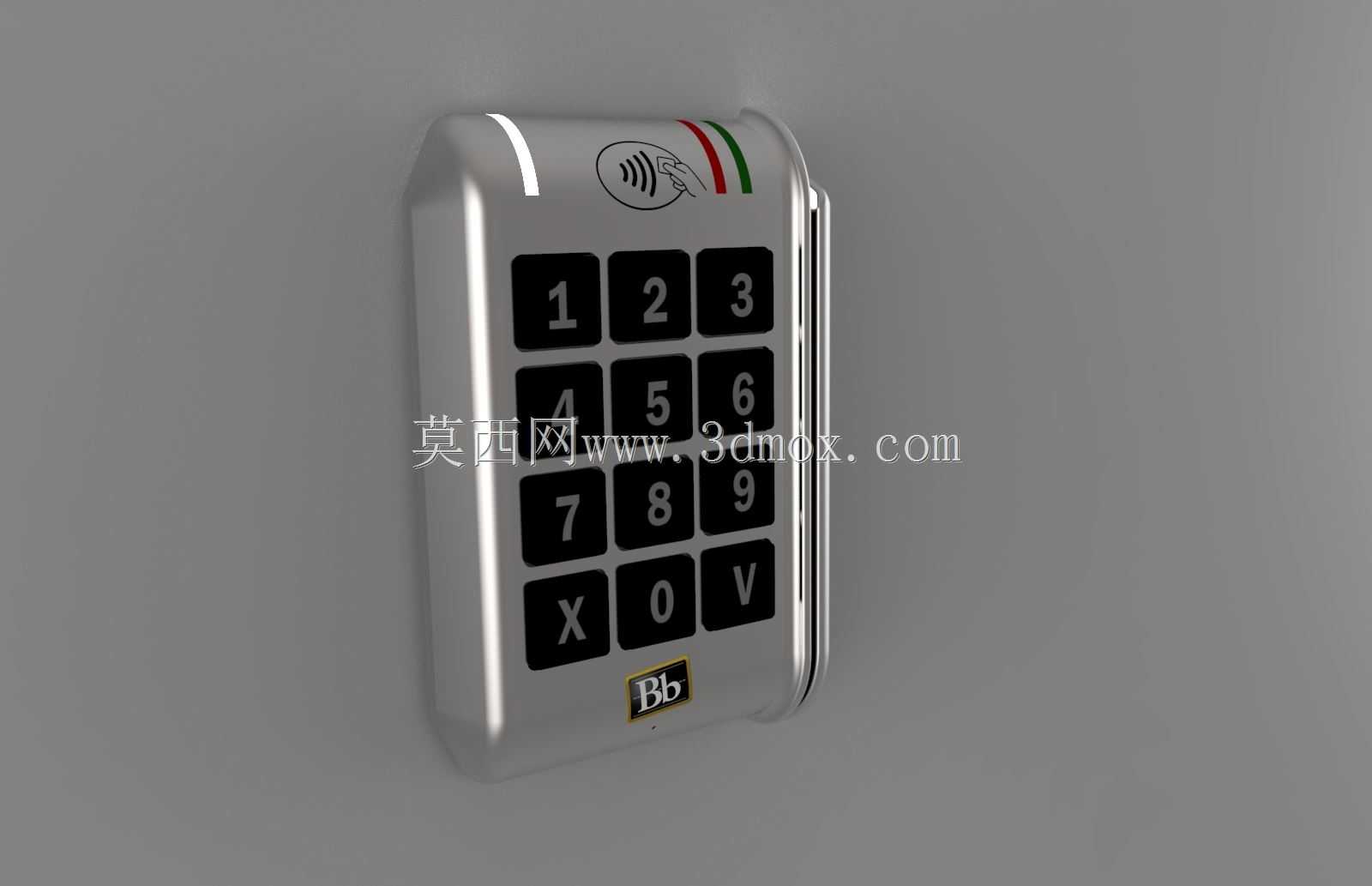

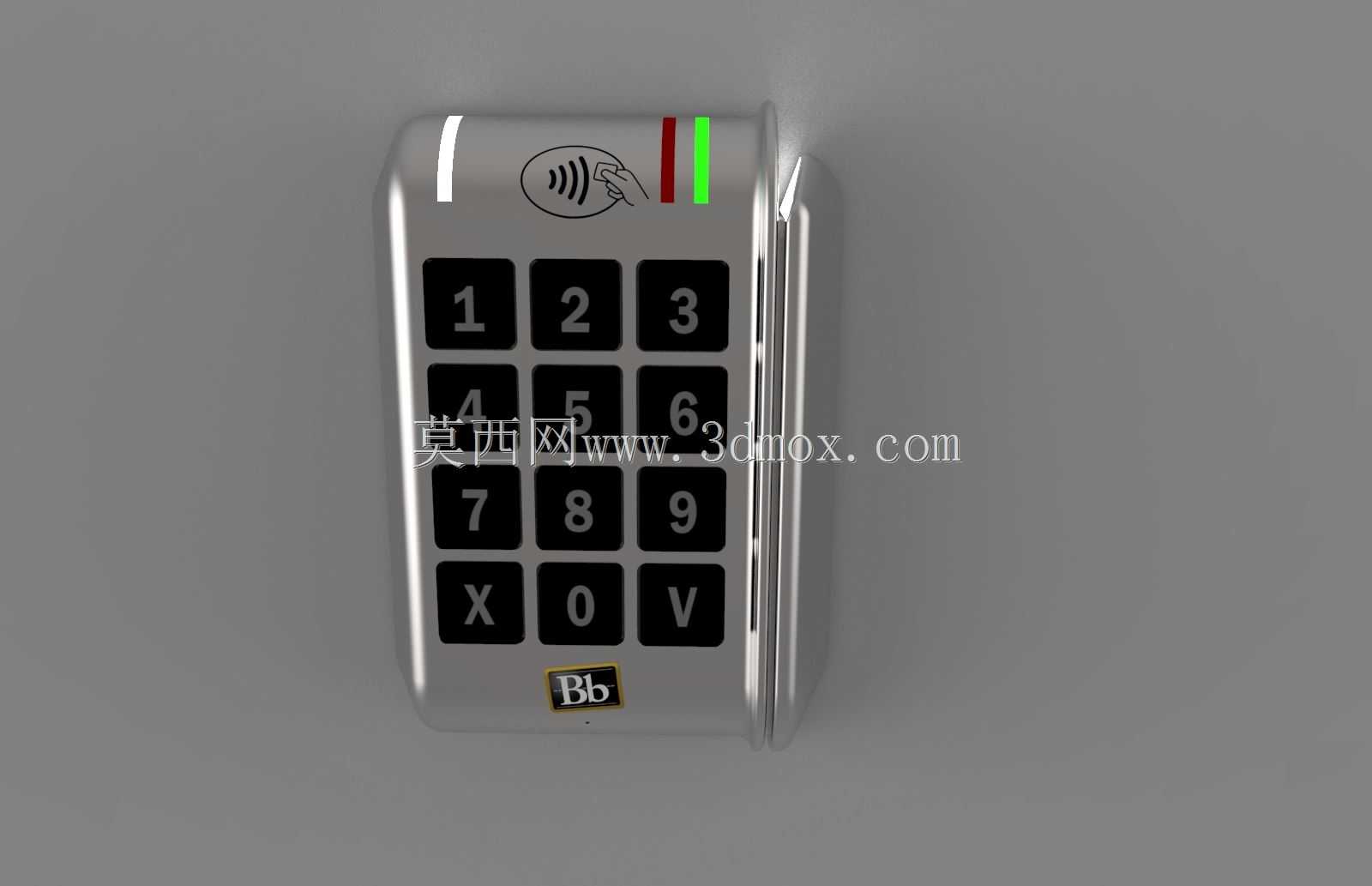

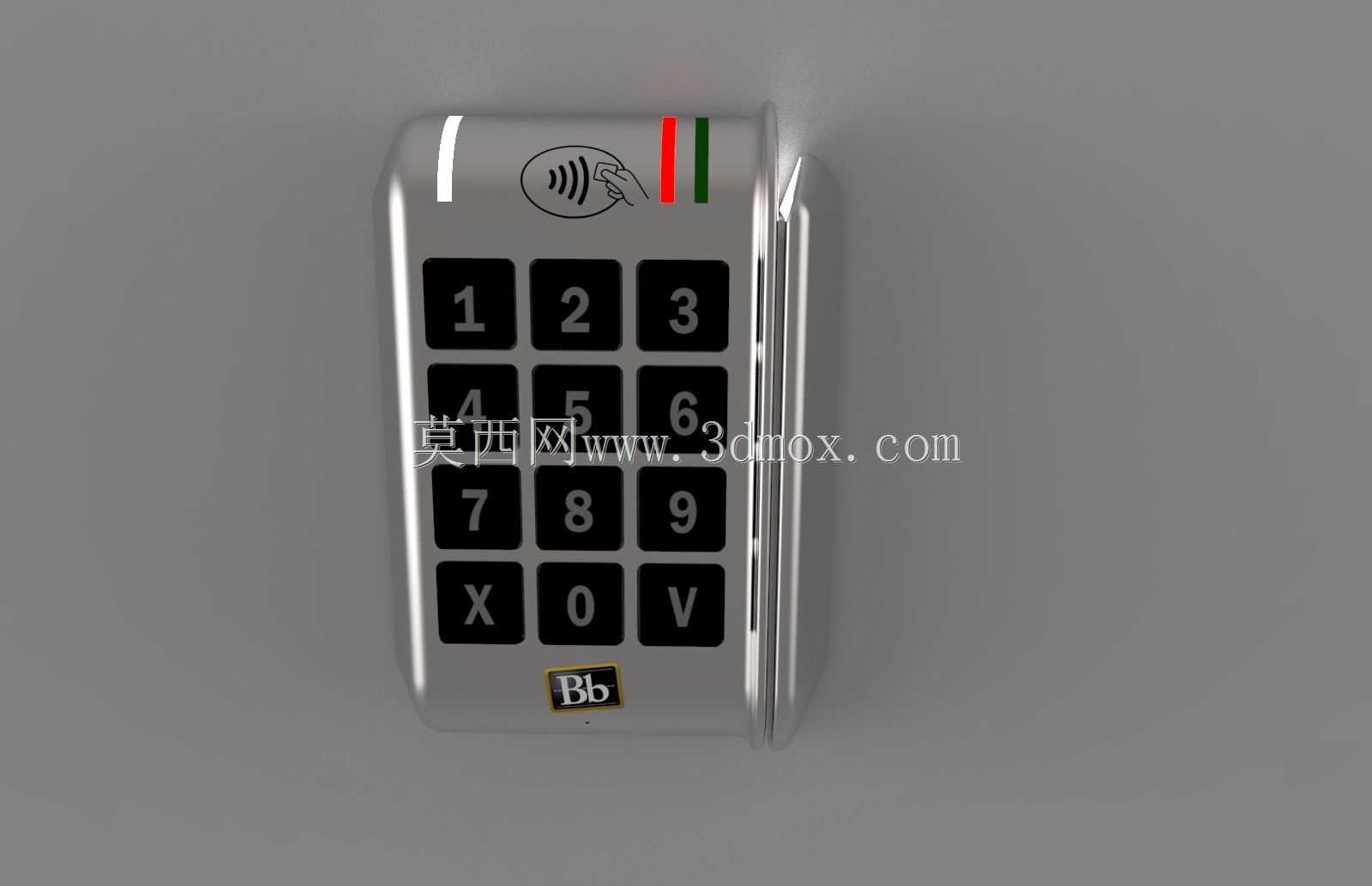

这款门禁读卡终端的结构设计，首先要适配常规办公区、单元楼道、园区出入口的墙面安装场景，安装孔位完全匹配市面86型暗装底盒的孔距，不用额外在墙面扩孔打洞，现场施工时可以直接替换老旧门禁读卡设备，不用重新布设底盒，能大幅降低现场改造的施工量。设备正面的按键区做了0.3mm的下沉式设计，按键帽采用微凸的弧面结构，手指按压时的反馈行程控制在1.2mm，既不会因为行程过短造成误触，也不会因为行程太长导致按压费力，日常输入密码时的触感清晰，戴薄款劳保手套操作也能准确触发按键，不会出现按了没反应的情况。读卡感应区设置在按键上方的区域，内部线圈的安装位置距离外壳正面保持5mm的间距，既避免外壳金属镀层对射频信号的屏蔽，也能保证IC卡靠近到10cm范围内就能稳定识别，不用刻意找刷卡位置，日常通勤高峰期人员快速通过时，不用停顿太久就能完成读卡验证。设备侧面做了1.5mm的圆弧倒角，没有尖锐的直角棱边，安装在墙面后不会刮蹭过往人员的衣物或者背包，外壳的接缝处做了错位止口结构，配合防水胶圈可以达到IP54的防护等级，楼道半户外场景下遇到飘雨、日常清洁泼溅的情况，不会出现内部电路进水短路的问题。设备整体厚度控制在28mm，突出墙面的尺寸不会过多占用通道空间，狭窄的单元楼道安装后也不会影响人员通行。正面的标识区域采用模内注塑的工艺，不会因为长期手指触摸、紫外线照射出现标识脱落模糊的问题，长期使用也能清晰识别读卡区和按键功能。设备背部的走线槽做了多方向的开口设计，不管是底盒垂直进线还是水平进线，都能顺利把线材接进端子排，不用现场弯折线材破坏线皮，接线端子采用按压式结构，不用拧螺丝就能快速固定线材，现场接线效率比传统螺丝端子提升近一倍。结构设计时还在内部预留了蜂鸣器的安装位，读卡成功、密码输入错误时能发出不同频率的提示音，不用额外加装提示装置，整体装配时所有零部件都采用卡扣加少量螺丝的固定方式，后期维护拆开前面板就能检修内部电路，不用把整个设备从墙面拆下来，大幅降低后期运维的工作量。
