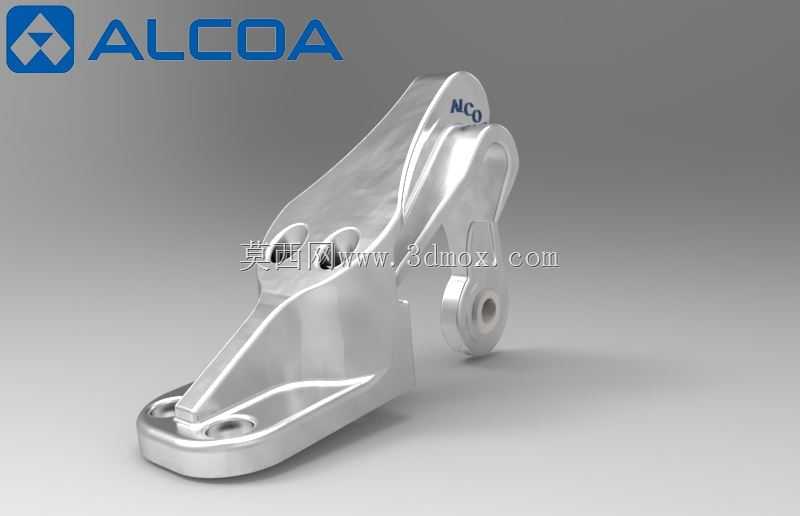

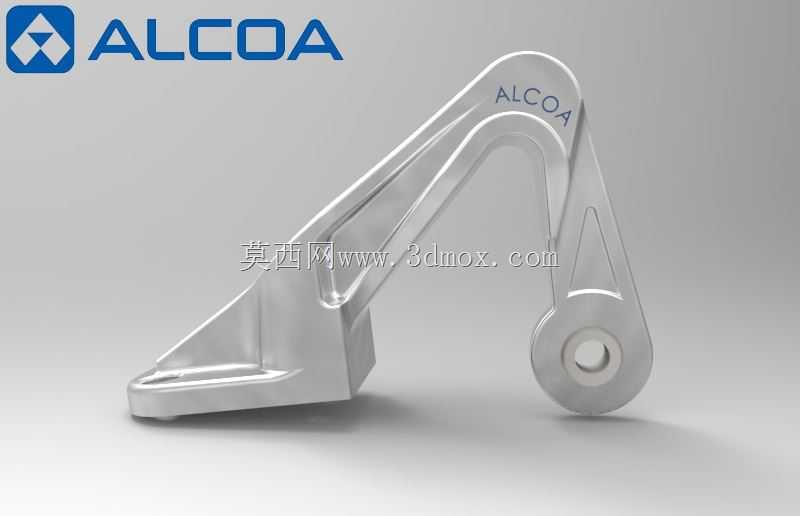

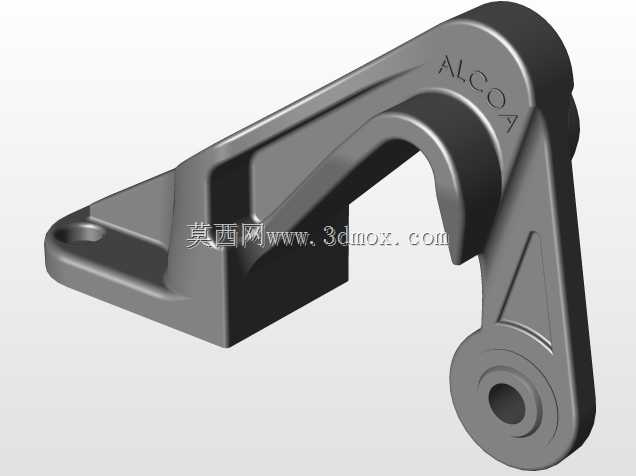

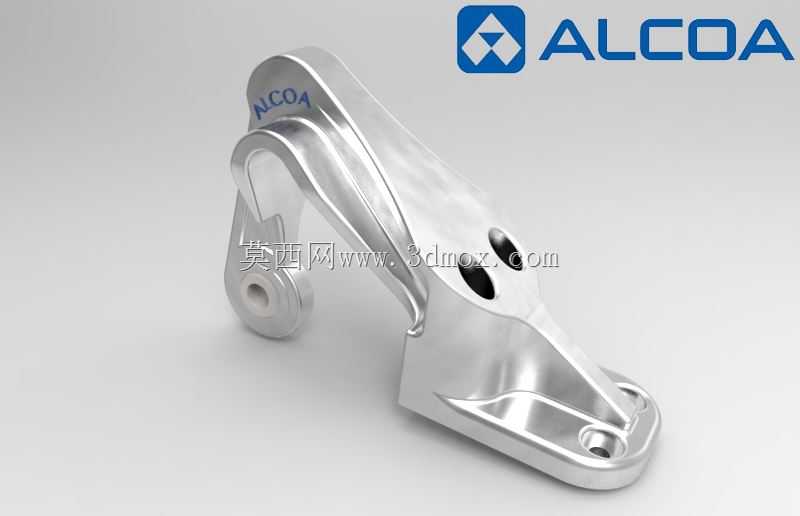

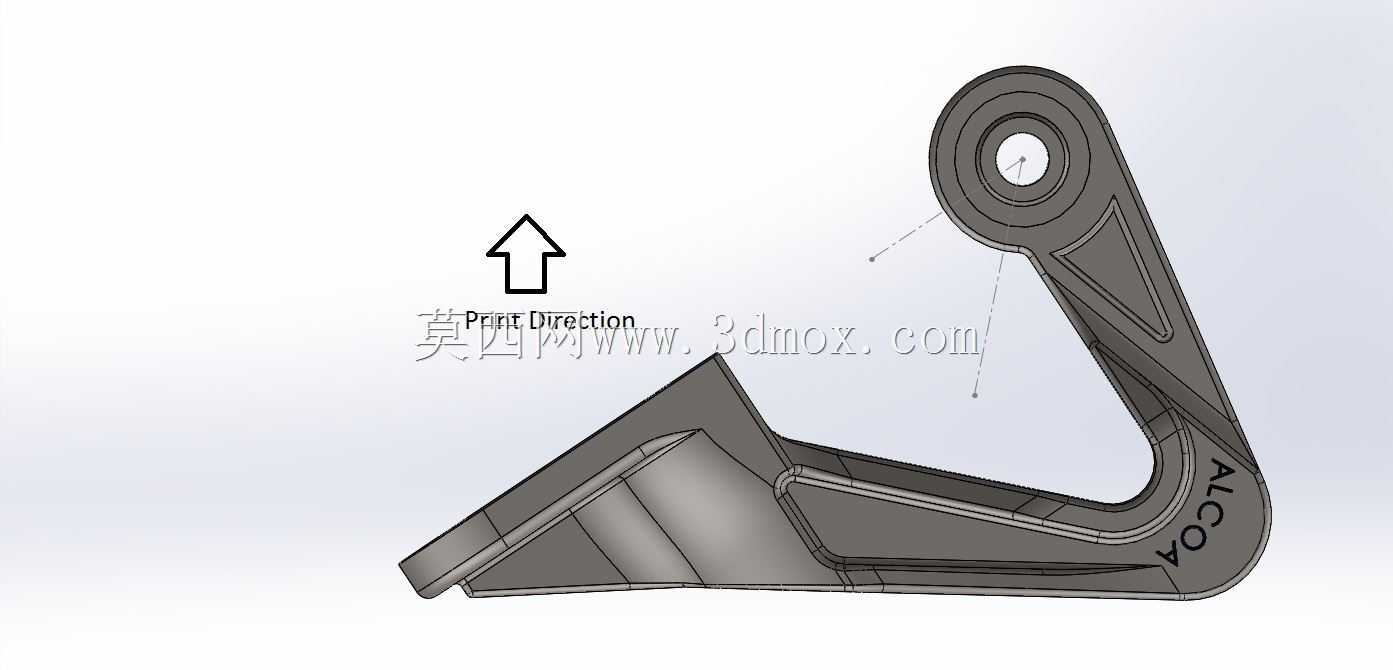

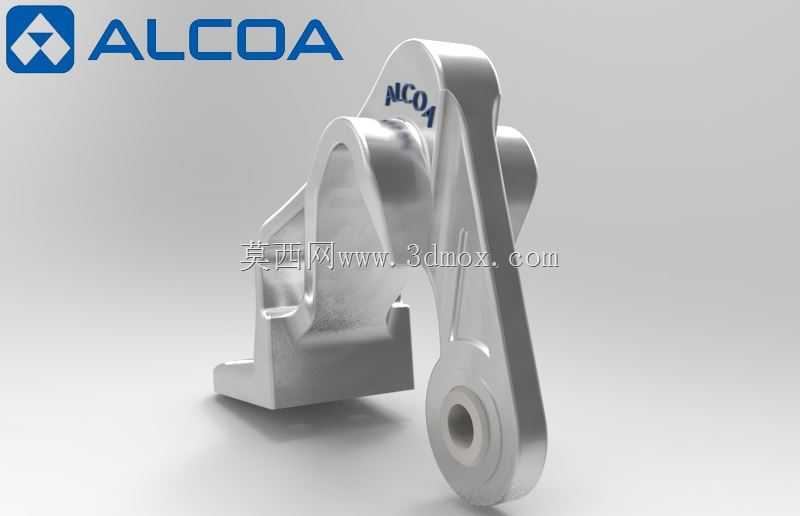

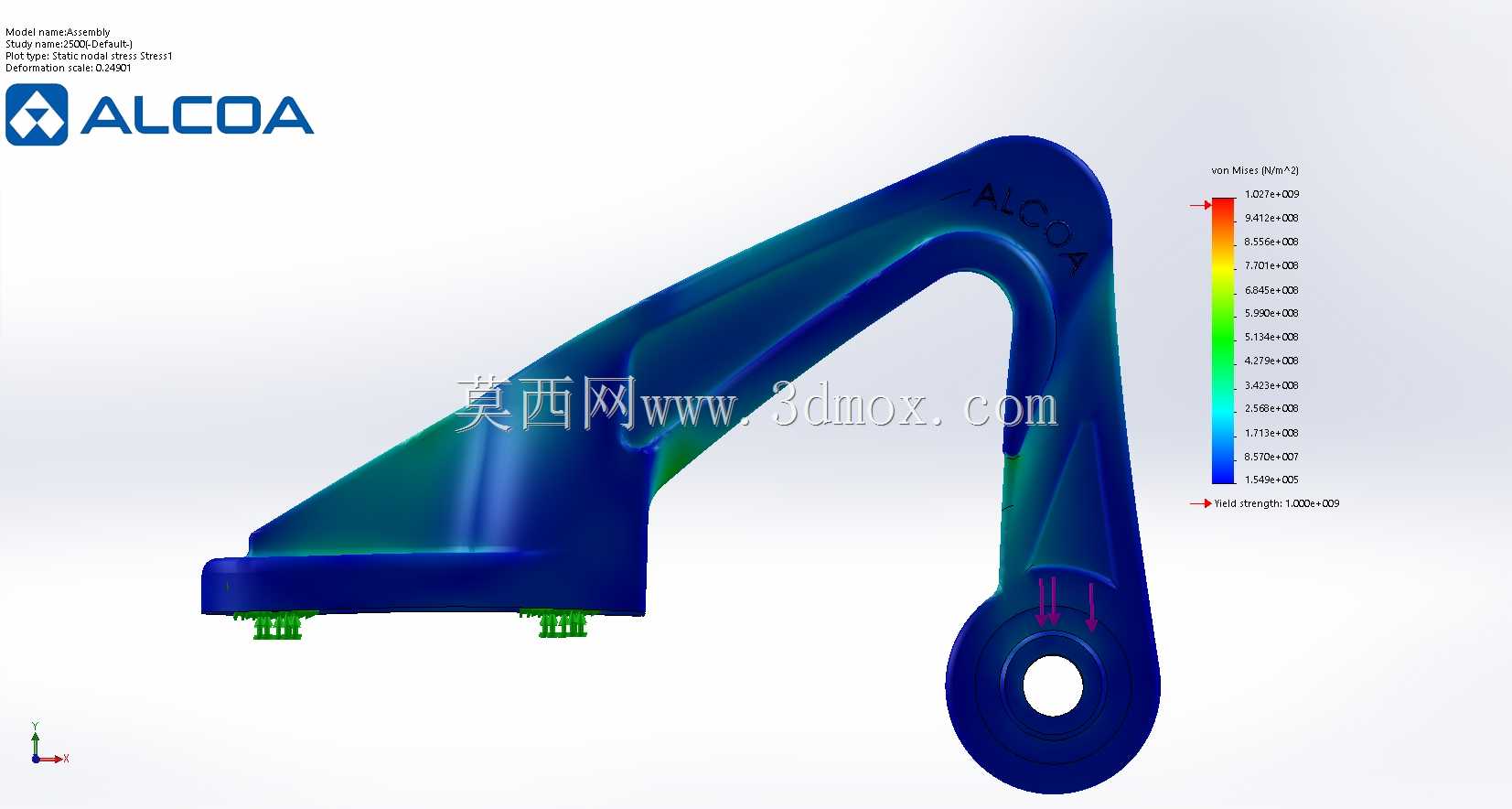

航空用铰接式轴承支撑固定支架结构

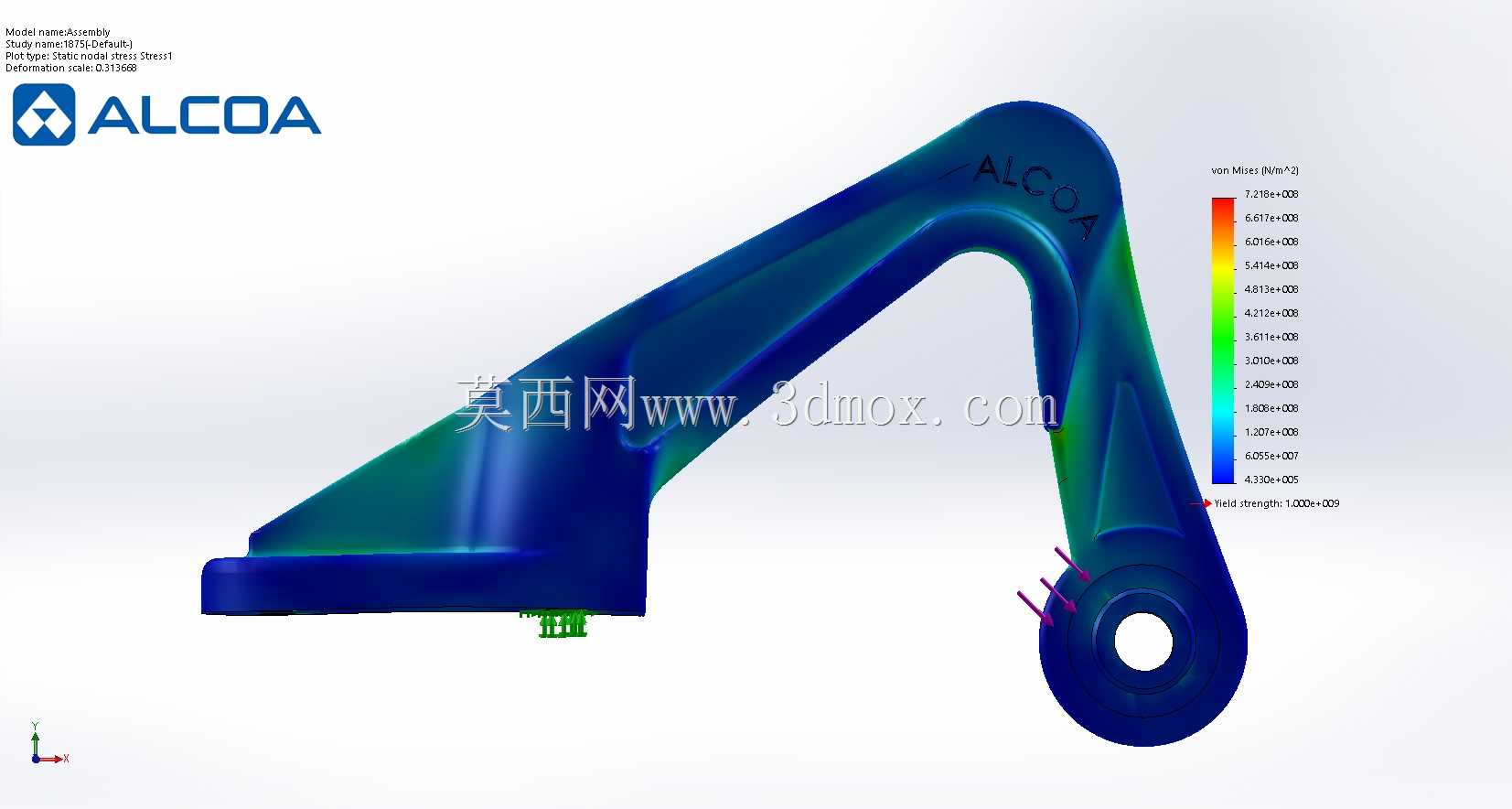

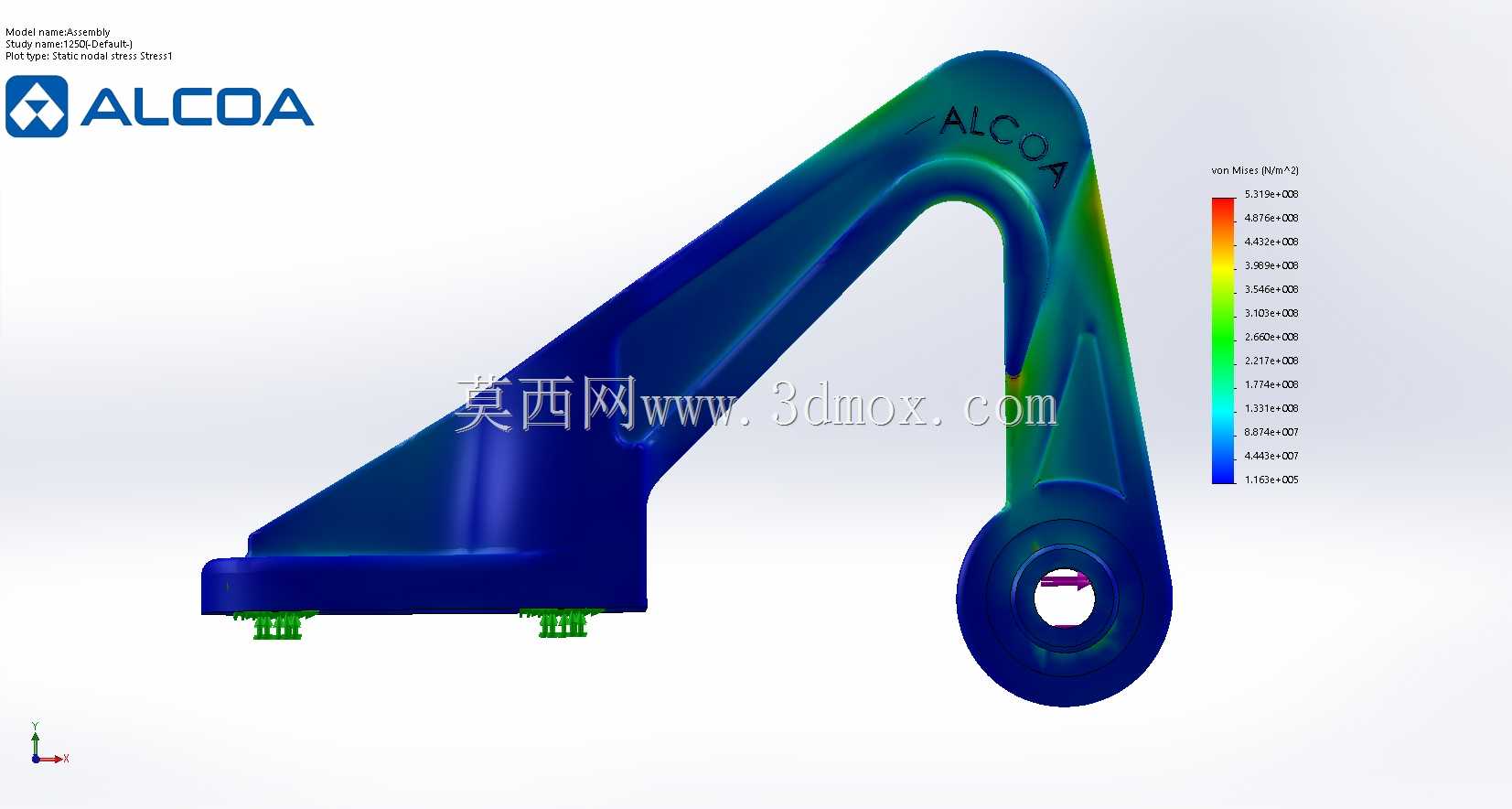

这类轴承支撑支架多用于航空机载设备、小型操纵机构的转动副承载场景，核心作用是为转动轴系提供稳定的径向与轴向支撑，同时抵消机构运行过程中产生的交变载荷，避免轴系出现窜动、偏磨问题。从结构设计来看，支架采用一体化铣削成型的主体结构，安装端设置四个同轴定位孔，孔位公差按照航空级装配要求设计，可直接通过螺栓与机载安装基面完成固定，安装基面与支架主体设置过渡圆角，降低应力集中系数，适配航空场景下高频振动的工况要求。铰接端采用双叉耳对称结构，两个同轴的轴孔用于穿装轴承与连接销轴，叉耳间距经过精确计算，既保证销轴安装后有足够的支撑跨度，避免受力时出现弯曲变形，又控制整体重量，符合航空零部件轻量化的设计原则。设计过程中优先考虑载荷传递路径，外部载荷从安装基面传入后，通过主体的流线型筋板结构均匀传递到铰接端的轴孔位置，筋板厚度经过拓扑优化，在去除非承载区域多余材料的同时，保证整体结构的刚度满足使用要求，避免受载后出现过大形变影响轴承的同轴度。外形方面，支架整体轮廓无尖锐棱角，所有外露边均做倒钝处理，既避免安装过程中划伤操作人员，也减少应力集中点，提升结构的疲劳寿命。安装边界上，四个安装孔的孔距按照标准机载安装点位设计，铰接端轴孔的中心高与安装基面保持固定尺寸公差，可直接替换同规格的原有支架，无需额外调整周边部件的安装位置。支架的铰接端轴孔与轴承外圈采用过渡配合，装配后可限制轴承外圈的转动，保证转动过程中只有轴承内圈与销轴相对转动，降低运转过程中的摩擦损耗。这类支架除了航空场景外，也可用于其他对结构重量、承载能力有较高要求的精密机械设备中，作为转动副的支撑部件使用，设计时充分考虑了不同工况下的载荷特性，结构强度冗余量控制在合理区间，既不会因冗余过大增加不必要的重量，也不会因冗余不足导致结构失效。
