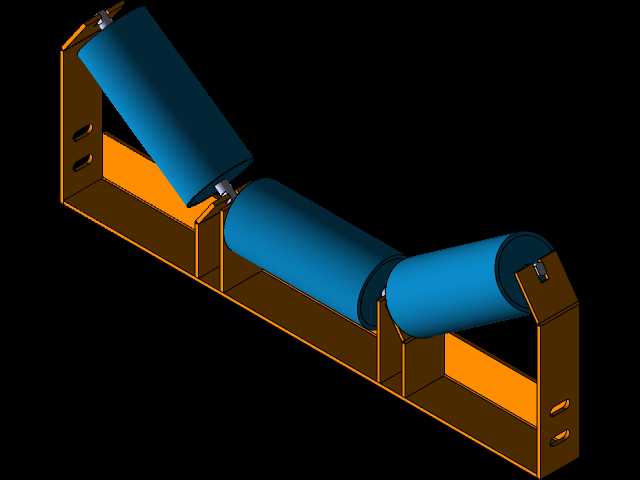

槽型三节托辊带式输送机承载段结构

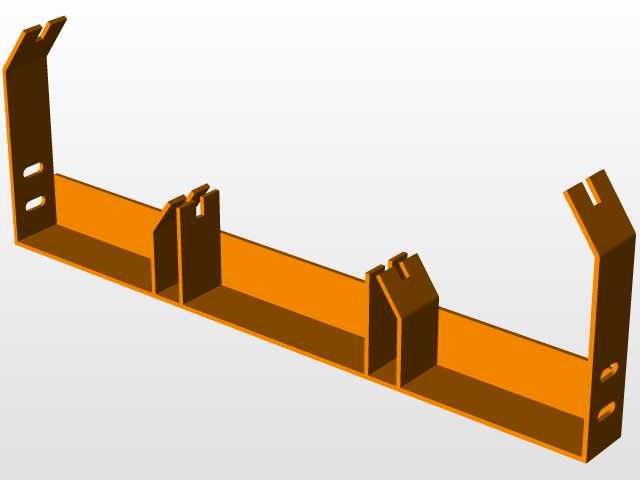

该结构为带式输送机的槽型承载托辊组单元，是散料输送场景中支撑输送带、保证物料平稳输送的核心部件，广泛应用于矿山、港口、电厂、建材、粮食加工等行业的散状物料连续输送作业中，可适配煤炭、矿石、砂石、粮食、化工粉料等多种散料的长距离、大运量输送工况，能够在露天、室内、高粉尘等不同作业环境下稳定运行，是连续输送系统中保障输送带运行姿态、减少撒料、降低运行阻力的关键组成部分。该托辊组采用三节式槽型布置，两侧托辊呈倾斜角度设置，中间托辊水平布置，共同形成深槽型的承载截面，相比平型托辊能够大幅提升输送带的物料装载量，同时有效避免散料在输送过程中向两侧撒漏，倾斜布置的侧托辊还能对输送带形成自然的对中约束，降低输送带跑偏的概率，减少输送带边缘的异常磨损，延长输送带的整体使用寿命。设计过程中，托辊支架采用折弯焊接的一体式钢结构，支架两侧预留了标准的安装固定孔位，可直接与输送机的中间架纵梁通过螺栓连接固定，无需额外焊接调整，适配行业通用的带式输送机机架安装尺寸，安装时可根据输送线路的布置需求，按照固定间距依次排布多组托辊单元，形成连续的承载支撑面。托辊本体采用无缝钢管加工制作，两端配置密封式轴承座，内置滚动轴承与多层密封结构，能够有效阻挡作业环境中的粉尘、水汽进入轴承内部，降低转动阻力，减少运行过程中的噪音与维护频次，托辊表面做防锈防腐处理，可适应潮湿、高粉尘、轻度腐蚀的作业环境。支架的侧托辊安装支座采用冲压成型结构，角度精度控制在标准公差范围内，保证三个托辊的同轴度与槽角一致性，避免输送带运行过程中出现额外的侧向推力，托辊与支架之间采用卡槽式连接结构，更换托辊时无需拆卸整体支架，仅需将损坏的托辊从卡槽中取出即可完成更换，大幅降低现场维护的作业难度与停机时间。该结构的整体安装边界充分考虑了通用带宽的适配性，支架的纵向宽度、横向安装孔距均匹配常规带式输送机的机架参数，可直接替换同规格的老旧托辊组，也可用于新搭建输送线路的配套安装，槽角设计兼顾了物料装载量与输送带的弯曲应力，避免槽角过大导致输送带出现长期的弯折疲劳损伤，同时保证物料在输送过程中不会因为输送倾角变化出现滑落问题，适配0到18度左右的输送倾角工况，能够满足大多数散料输送场景的承载支撑需求。
