特斯拉涡轮发电装置结构展示

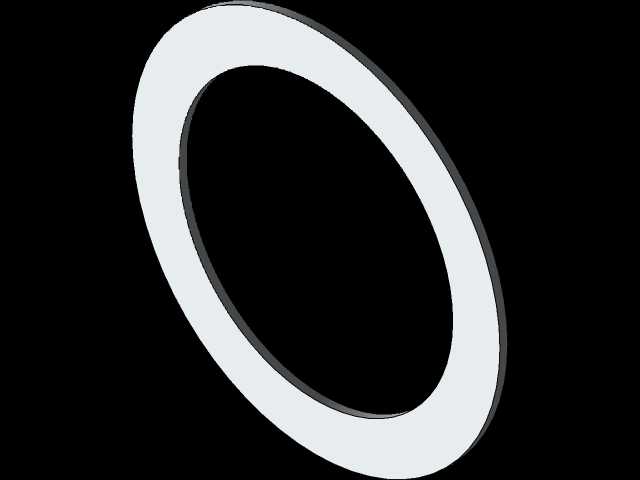

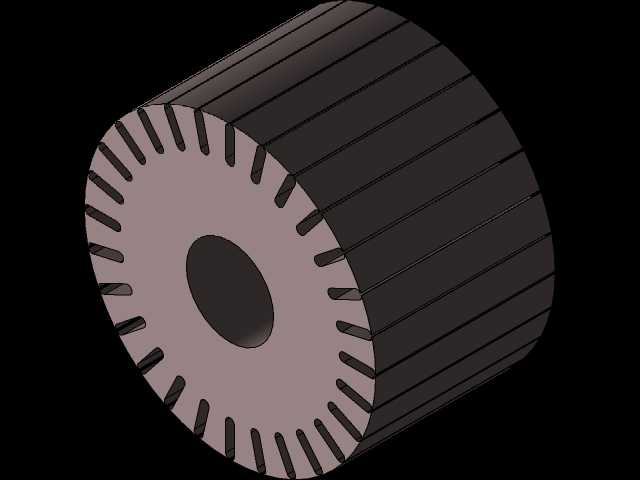

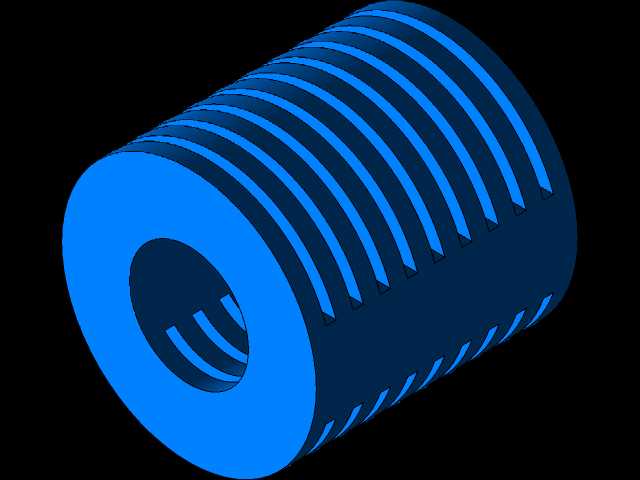

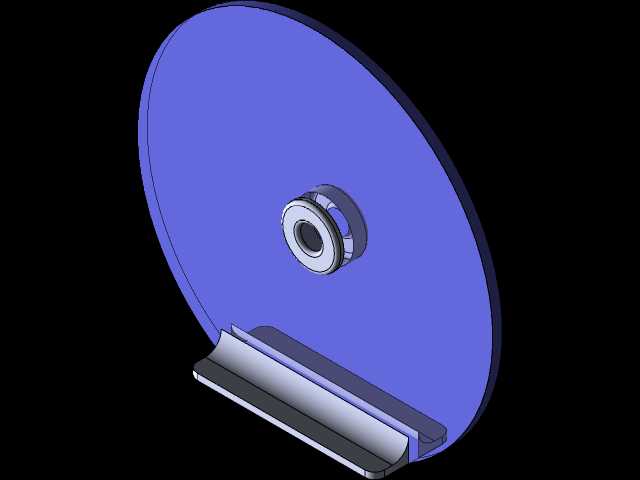

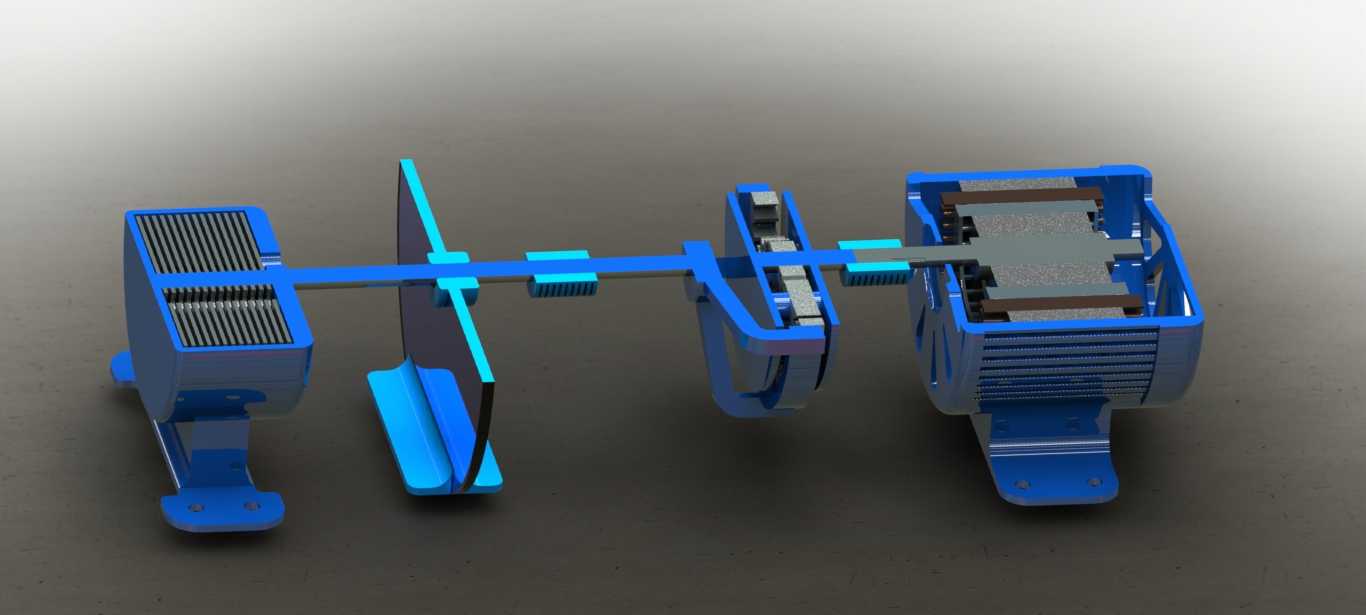

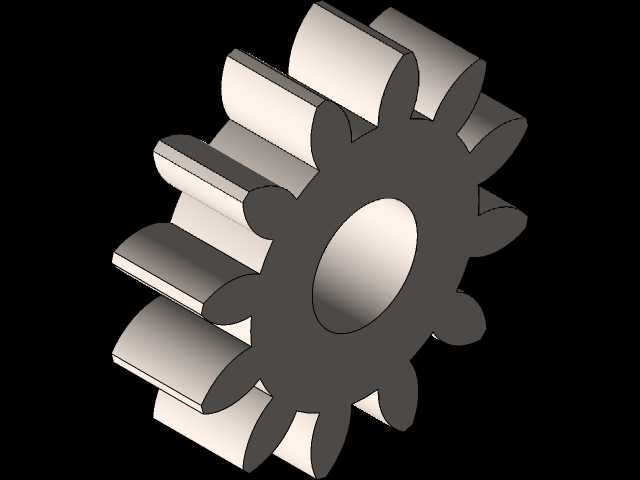

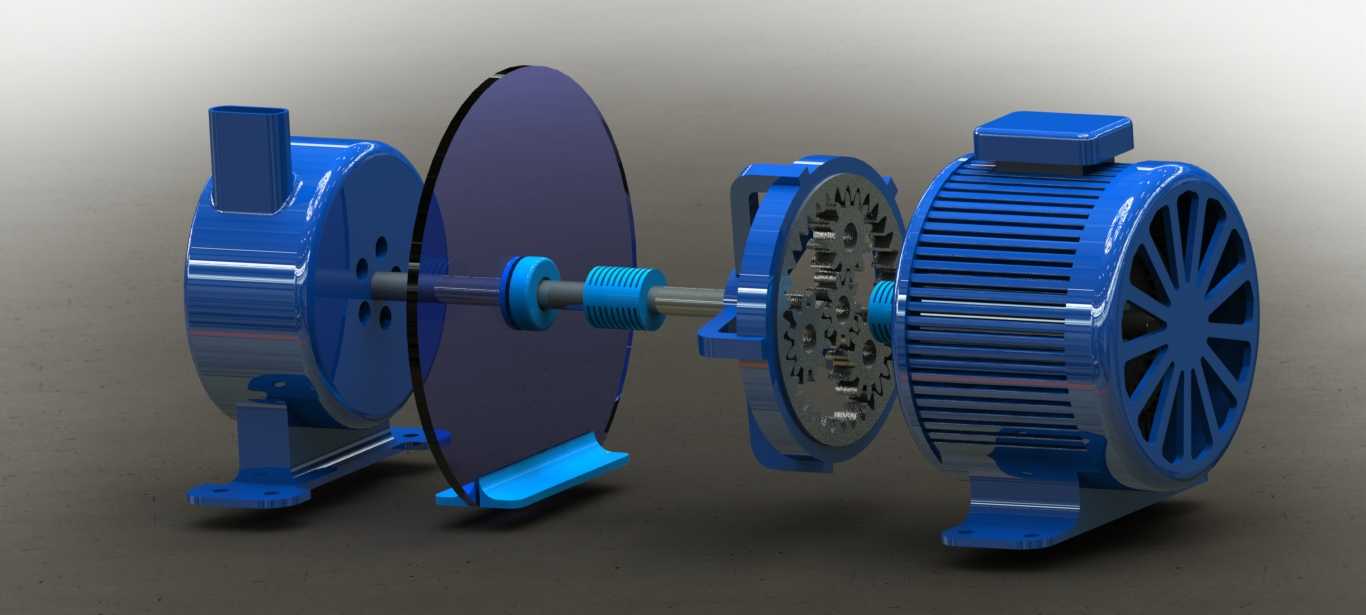

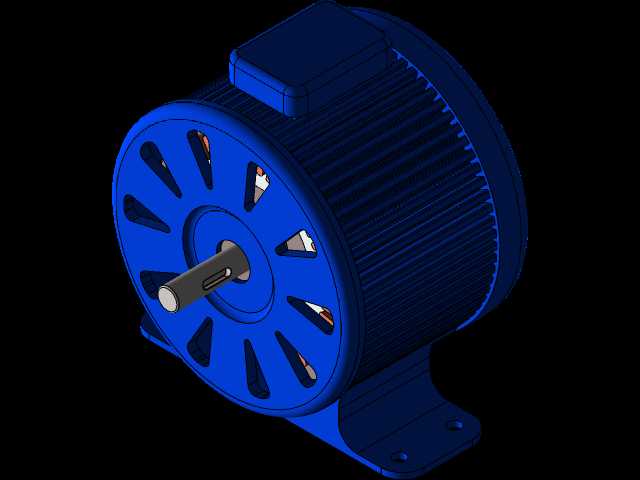

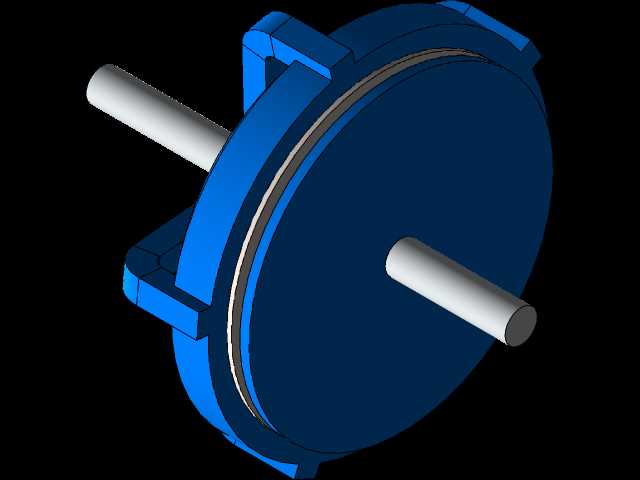

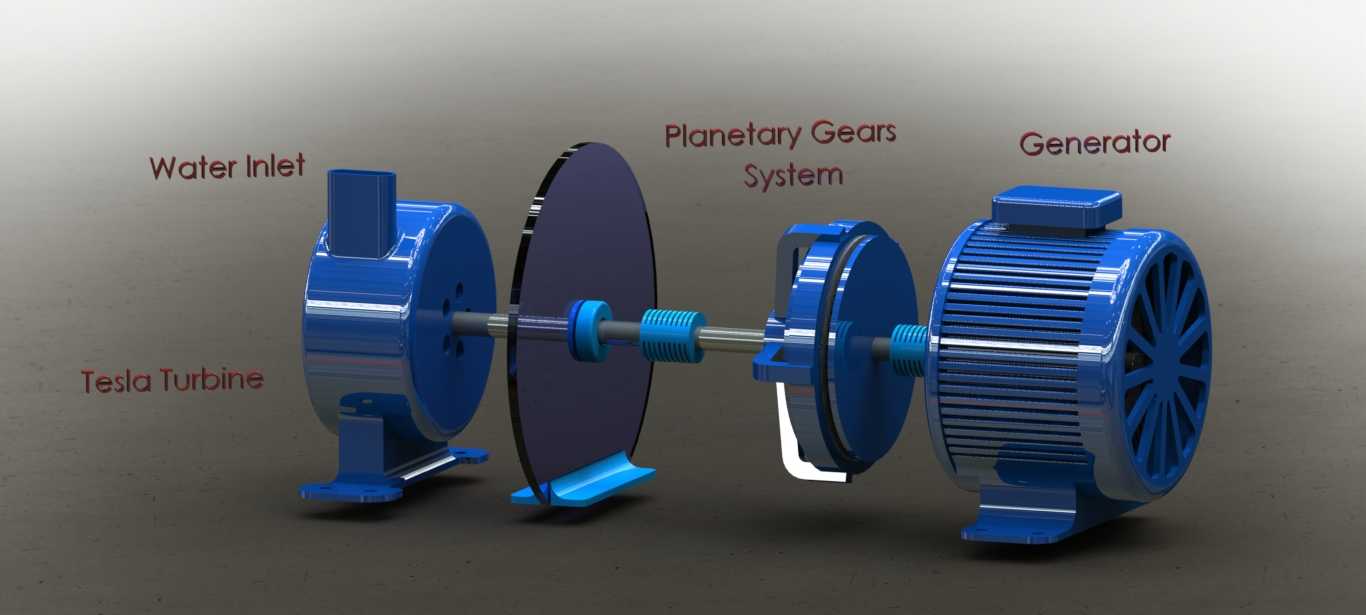

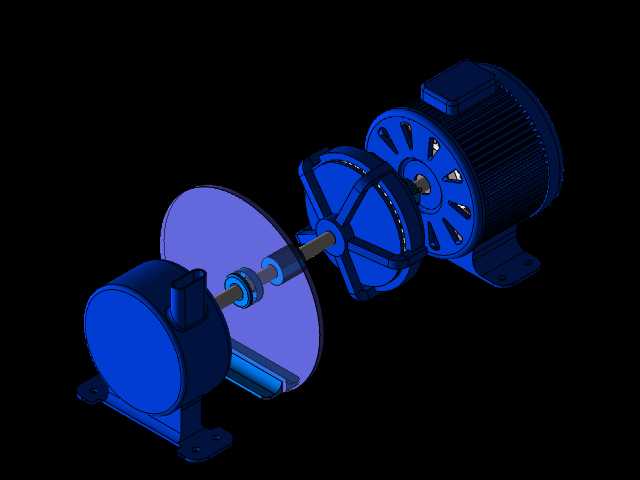

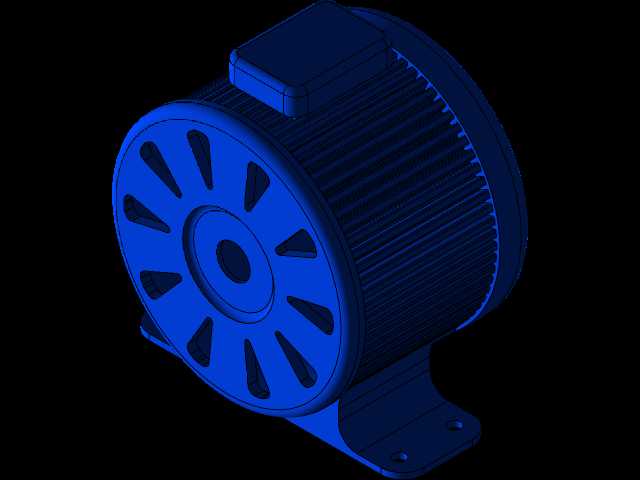

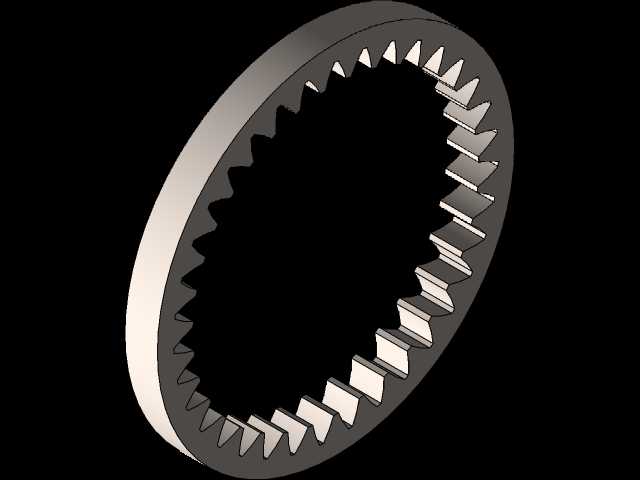

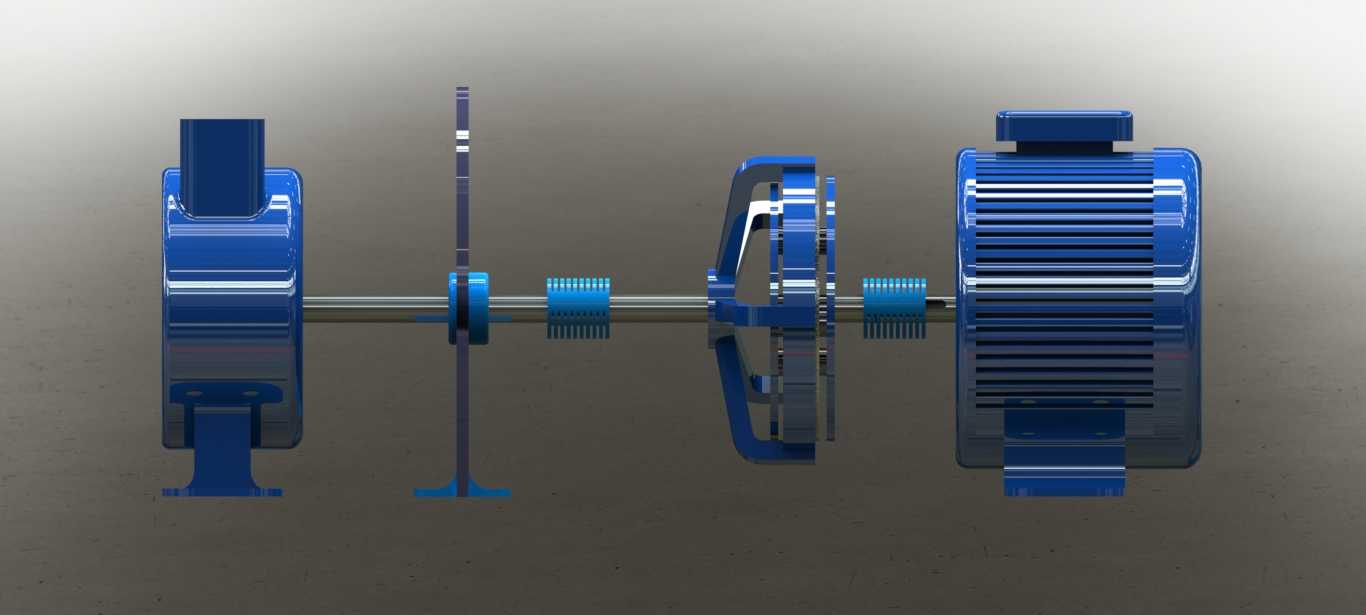

该装置为特斯拉涡轮耦合行星齿轮增速的发电单元，核心应用于小功率分布式流体余压回收、偏远区域离网供电、小型水利动能转化场景，可适配低压水流、工业尾气余压等低品位流体能源输入，将流体动能转化为稳定电能输出，适配民用小型供电、工业传感节点供电、野外作业临时供电等多元需求。整套装置沿轴向依次排布进水腔体、特斯拉涡轮转子、行星齿轮系统、发电主机四大核心模块，进水腔体采用渐缩式流道设计，可引导输入流体沿切线方向冲入涡轮腔室，依托流体边界层粘滞效应带动涡轮盘组转动，相比传统叶片式涡轮，该结构对流体洁净度要求更低，不易被流体裹挟的杂质卡滞，适配水质复杂的自然水源、含少量杂质的工业排水场景。中间的行星齿轮系统承担增速功能，可将涡轮端输出的低转速高扭矩动力，转化为发电机端所需的高转速低扭矩输入，匹配发电机的额定工作转速区间，整套齿轮组采用同轴嵌套设计，大幅压缩轴向安装尺寸，同时行星轮均载结构可分散传动载荷，提升传动环节的运行寿命与可靠性。末端发电主机采用封闭式壳体结构，内置定转子组件，外壳带有散热鳍片结构，可在连续运行时快速散除绕组产生的热量，底部的一体式安装支座预留标准安装孔位，可直接固定于混凝土基座或钢制安装架上，安装时需保证整套装置的轴向水平度偏差在允许范围内，避免轴系偏磨引发的振动与损耗。整套装置的外形沿轴向呈长条形排布，径向尺寸紧凑，进水端预留标准法兰接口可直接对接输水管道，输出端预留电气接线腔可直接接驳整流稳压模块，安装边界无外凸的易干涉结构，可适配狭小舱室、集成式能源柜等受限安装空间。设计过程中对轴系做了动平衡校核，各转动部件的同轴度公差严格控制，避免高速运行时产生异常振动，涡轮盘组采用无叶片的平行圆盘结构，加工难度低且运行噪音小，相比传统冲击式涡轮更适合小功率、低水头的流体能源回收场景，整套结构的装配逻辑清晰，各模块采用法兰对接形式，后期维护时可单独拆解涡轮腔、齿轮箱、发电机模块，无需整体拆卸装置即可完成易损件更换与内部清理。
