转弯式重载辊道输送设备结构设计

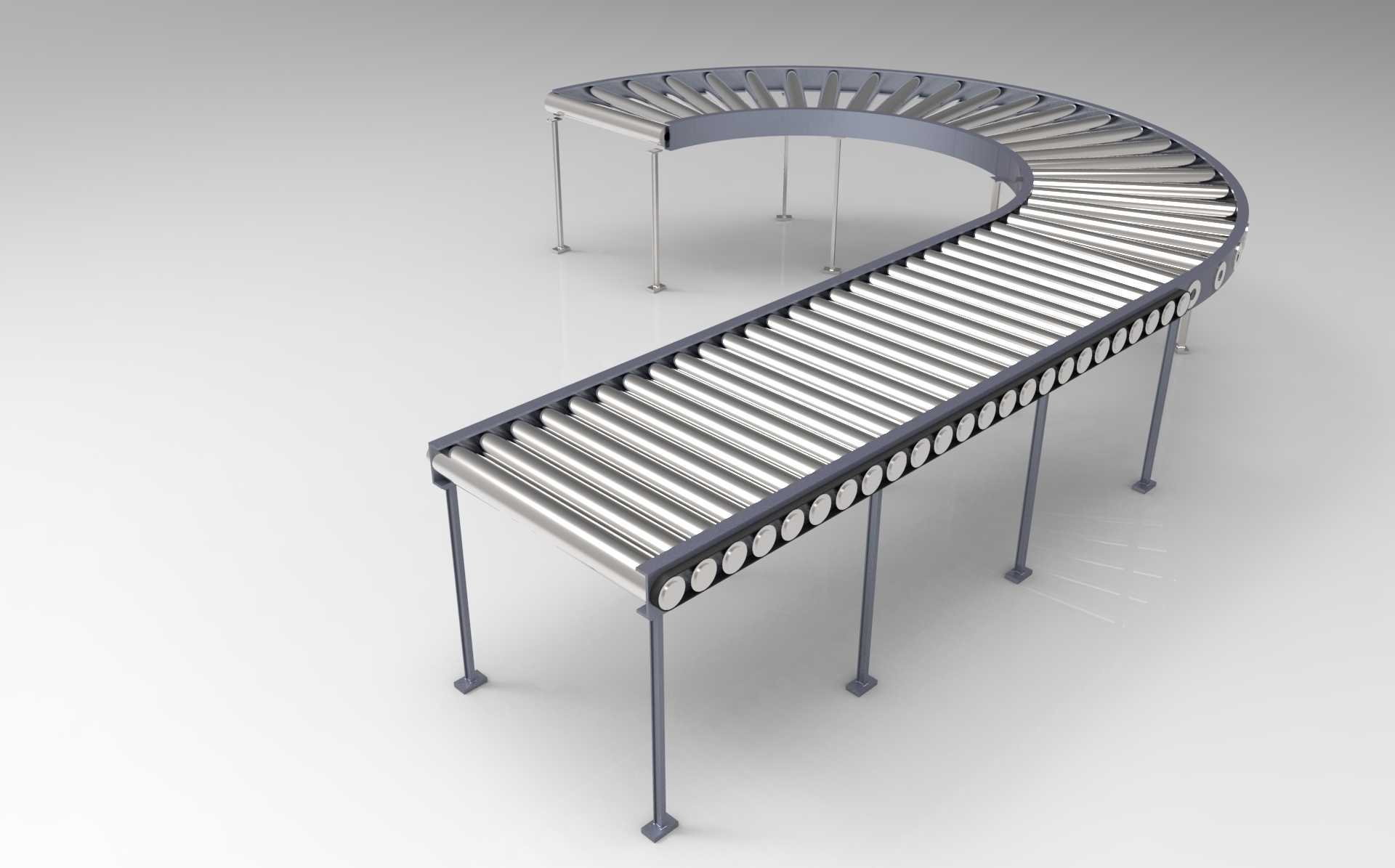

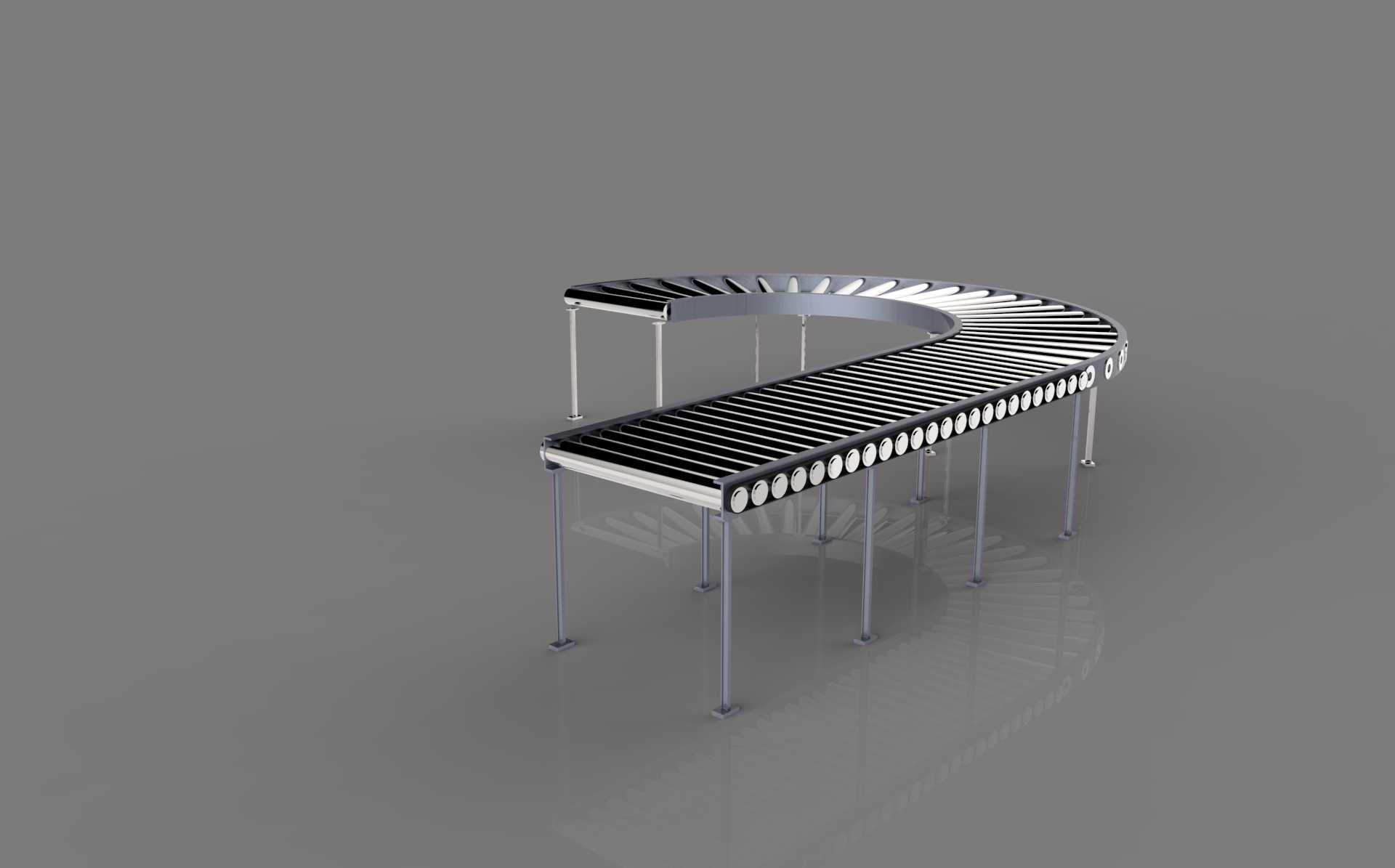

这款转弯式辊道输送设备，主要面向生产车间内的物流转运环节设计，可适配包装、汽配、家电制造、仓储分拣等多类场景的物料流转需求，能够在有限的车间空间内完成输送线路的90度转向衔接，打通直线输送段之间的路径断点，避免物料在转角处需要人工二次搬运的繁琐流程，大幅提升车间内部物料转运的连贯性。设备整体采用直段加弯段的一体化结构设计，直段部分承担长距离的直线输送任务，弯段部分通过等距排布的锥形辊筒实现物料的平稳转向，所有辊筒均采用金属材质加工，表面做光滑防锈处理，既能够降低物料输送过程中的摩擦阻力，也可避免长期使用后辊面锈蚀卡滞，适配箱装、托盘装、规则硬质包装类物料的输送需求，单段额定承载可满足常规重型工业物料的转运要求。设备的支撑结构采用可调式金属支腿设计，支腿底部配置防滑减震脚垫，安装时可根据现场地面的平整度调整各支腿高度，保证整个输送面处于水平状态，避免物料在输送过程中出现偏移、卡顿甚至滑落的问题；支腿与输送架体采用螺栓紧固连接，拆装便捷，可根据现场的线路布局需求调整直段与弯段的衔接位置，适配不同的车间走线方案。设计过程中重点考量了转角处的物料运行轨迹，弯段的辊筒排布严格按照转弯半径做等角度分布，每根辊筒的线速度匹配对应转弯位置的运行速率，确保物料在经过弯段时不会因为内外侧速度差出现挤压、偏转或者卡料的情况，同时在输送架体的侧边设置了连续的侧边挡边结构，可对输送过程中的物料起到侧向限位作用，避免物料在转向时因离心力作用从架体侧边滑落。设备的传动结构布置在架体侧方，通过链传动结构带动所有辊筒同步运转，传动部件外侧设置防护盖板，既可以避免生产过程中的灰尘、碎屑落入传动结构造成磨损，也能防止现场操作人员的衣物、肢体误触传动部件引发安全隐患。安装边界方面，直段部分的宽度适配常规工业托盘与标准周转箱的尺寸，弯段的转弯半径预留了足够的物料通行空间，整体架体高度匹配常规生产流水线的作业高度，可直接与上下游的生产设备、分拣工位、仓储货架做无缝衔接，不需要额外做高度适配改造，能够快速融入现有生产物流体系，帮助企业降低车间内的物料转运人力成本，提升整体生产流转效率。
